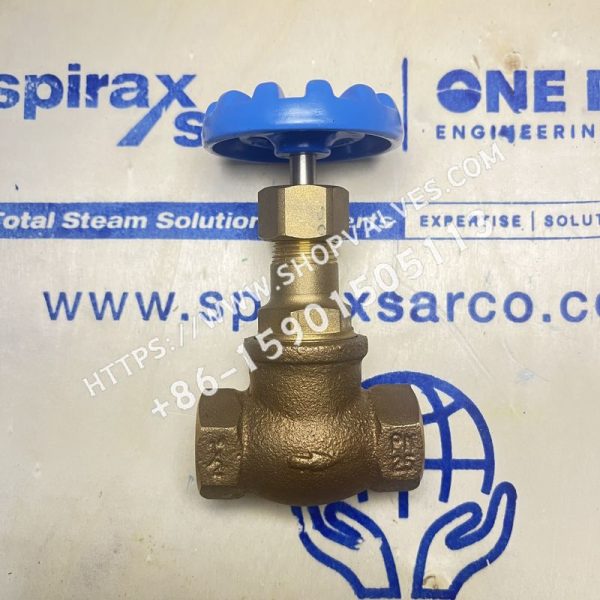

Spirax Sarco HV3 es una válvula de globo con cuerpo de bronce para aplicaciones de vapor, agua, aceite y aire, conforme a la norma BS 5154 Series A.

Diámetros y conexiones de tubería

½”, ¾”, 1”, 1¼”, 1½”, 2”, conexión roscada BSP.

Condiciones límite

Diseño del cuerpo de la válvula	PN25
PMA - Presión máxima admisible	25 bar g @170 ℃
TMA - Temperatura máxima admisible	260 ℃ @10.5 bar g
Temperatura mínima admisible	-10 ℃
PMO - Presión máxima de operación	25 bar g@170 ℃
TMO - Temperatura máxima de operación	260 ℃ @10.5 bar g
Temperatura mínima de operación	-10 ℃
Presión máxima de prueba en frío	38 bar g

Rango de operación

Existen zonas en las que el producto no puede utilizarse, determinadas por los rangos de temperatura y presión.

Materiales

N.º	Componente	Material
1	Cuerpo de la válvula	BS1400 LG2
2	Componentes diversos	Acero inoxidable AISI 431
3	Componentes diversos	Acero inoxidable AISI 431
4	Tuerca de bloqueo	BS1400 LG2
5	Tapa de la válvula	BS1400 LG2
6	Componentes según el diámetro	1/2” - 1”: acero inoxidable austenítico BS 970 303 S31; 1¼” - 2”: BS1400 LG2
7	Componentes diversos	BS1400 LG2
8	Componentes diversos	PTFE
9	Prensaestopas	BS1400 LG2
10	Tuerca del prensaestopas	BS1400 LG2
11	Volante	DIN 1725 Gk - A1 Si1
12	Tuerca del volante	DIN 17660 MS63

Valores KV

Diámetro	½”	¾”	1”	1¼”	1½”	2”
KV	1.3	1.6	4.2	13.8	19.7	28

Peso

Diámetro	Peso (kg)
½”	0.60
¾”	0.86
1”	1.30
1¼”	2.08
1½”	2.86
2”	4.65

Información de seguridad, instalación y mantenimiento

Consulte la guía de instalación y mantenimiento (IM - P060 - 04) para obtener información detallada.

Instalación

Instale la válvula siguiendo la flecha de dirección del flujo situada en el cuerpo. La válvula puede instalarse en cualquier plano, pero el volante no debe quedar por debajo del cuerpo.

Eliminación

Este producto puede reciclarse y, si se elimina correctamente, no representa un peligro para el medio ambiente.

Información para pedidos

Ejemplo: 1 - válvula de globo Spirax Sarco HV3 de 1½”, conexión roscada BSP.
