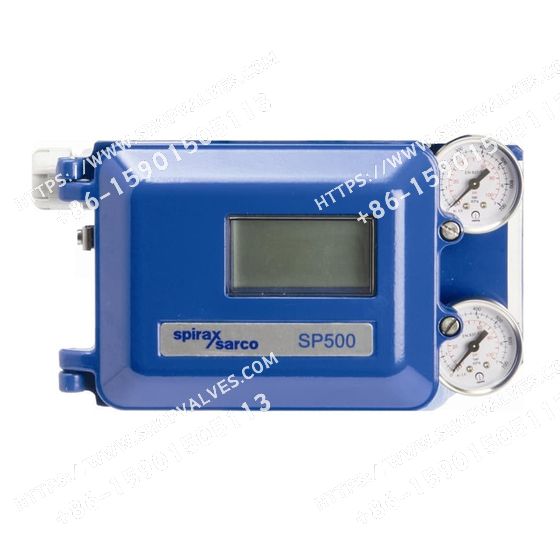

Spirax Sarco SP500 es un posicionador inteligente de válvulas, alimentado por el lazo, capaz de accionar válvulas neumáticas lineales y de 90° de giro. La señal de entrada de 4-20mA determina el punto de consigna de la válvula. El control preciso se consigue mediante la realimentación de la posición de la válvula, modificando automáticamente la presión de salida de aire para superar la fricción del vástago y las fuerzas del fluido, y mantener la posición requerida. La posición de la válvula se muestra continuamente como un porcentaje de carrera en formato digital. La realimentación de posición utiliza tecnología sin contacto basada en el efecto Hall. El sistema neumático se basa en tecnología de válvulas piezoeléctricas, lo que garantiza alta resolución, gran fiabilidad, resistencia a las vibraciones y un consumo de aire muy bajo en estado estable.

Funciones programables

SP500 incluye numerosas funciones inteligentes. El software puede programarse mediante teclas y menús de configuración alfanuméricos mostrados en la pantalla LCD. La puesta en servicio de la válvula es sencilla mediante un programa de ajuste automático, que muestra en la pantalla LCD el estado del programa, el estado de los interruptores de carrera del software, la señal de entrada mA y los datos de diagnóstico de la válvula. Además, no existe conexión mecánica entre la válvula y el posicionador, lo que simplifica considerablemente la instalación y reduce el tiempo necesario. SP500 se suministra con componentes de montaje conforme a la norma NAMUR para actuadores con montaje sobre yugo o columna. Para válvulas de 90° de giro, puede suministrarse un conjunto de montaje conforme a VDI/VDE 3845. El posicionador inteligente SP500 admite opciones ampliadas, incluido el protocolo de comunicación HART®, que permite realizar la configuración completa del sistema mediante un ordenador personal o un dispositivo portátil.

Especificaciones técnicas

Parámetro	Detalles
Señal de entrada	4 - 20mA
Señal de entrada mínima	3.4mA
Presión de suministro de aire	1.4-7.0 bar por encima del rango de presión del resorte 5-10 psi
Protocolo de comunicación	Protocolo de comunicación HART® superpuesto a la señal de corriente continua
Calidad del aire	Seco, sin aceite ni impurezas, conforme a ISO 8573-1 class 2:3:1
Presión de salida	0-100% de la presión de suministro
Rango de carrera (válvula lineal/válvula de giro)	10 mm-100 mm/5° - 120°
Acción	Simple efecto/escape en caso de fallo
Temperatura de funcionamiento	-10°C - +80°C
Caudal máximo de aire	4.2 estándar m³/h @ 1.4 bar g; 8.5 estándar m³/h @ 6.0 bar g
Consumo de aire en estado estable	Inferior a 0.016 estándar m³/h
Conexión de aire	Rosca ¼” NPT
Prensaestopas	M20
Conexión eléctrica	Terminales de abrazadera de resorte para cables de 0.2 -1.5 mm²
Grado de protección	IP65
Característica	Lineal, igual porcentaje (1:50) y apertura rápida (50:1)
Resolución máxima (máxima)	0.1% F.S. (escala completa)
Retransmisión de 4 - 20 mA (opcional)	Retransmisión de la posición de la válvula de 4 - 20 mA
Interruptores de carrera del software (opcional)	Dos configurados por software, 1 x normalmente cerrado, 1 x normalmente abierto
Peso de transporte	2.2 kg

Funciones del programa

Función	Detalles
Ajuste automático	Programa de prueba automático
Tipo de válvula	2 vías o 3 vías
% de carrera	Seleccionable 0 - 100% o 100% - 0%, según la combinación de válvula y actuador
Acción de control	Directa e inversa (4-20 o 20-4 mA)
Límites de carrera	Configuración de los límites mínimo o máximo de carrera
Rango de señal	4-20 mA o rango dividido (rango mínimo 4mA)
Banda muerta	Precisión de posicionamiento (desde 0.2% hasta 10% de la carrera de la válvula)
Cierre hermético	Descarga completa o descarga según la señal de entrada preestablecida
Característica	Lineal, igual porcentaje y apertura rápida; relación entre la señal de entrada y la carrera de la válvula
Tiempo de carrera	Reducción de la velocidad de apertura y cierre de la válvula
Interruptor de carrera	Interruptor de carrera del software (0 - 100%)
Restablecimiento	Restablecimiento de todos los valores del programa
Calibración	Centrado
Señal de entrada	Visualización del valor de entrada mA
Funcionamiento automático/escape	Opciones de funcionamiento automático y escape al restablecer el programa
Registro de datos	Registro de diagnóstico de la carrera de la válvula y del total de horas de funcionamiento

Aplicaciones

SP500 puede utilizarse con los siguientes actuadores: series PN1000 y PN2000, series PNS3000 y PNS4000, y series PN9000.

Opciones adicionales

Opción	Detalles
Bloque de manómetros	Bloque de conexión completo con 2 manómetros (presión de suministro y presión al actuador)
Placa de retransmisión y conmutación	Retransmisión de la posición de la válvula de 4-20mA y 2 interruptores de software ajustables
Placa de alimentación	2 cables para la entrada de señal de 4-20mA y otros 2 cables para una entrada de alimentación independiente de 24V, reduciendo la impedancia del posicionador a 50Ω y permitiendo una configuración de 4 cables
Placa HART®	Comunicación mediante el protocolo HART®
Material (componentes)	Cuerpo y cubierta: aluminio fundido a presión con revestimiento anticorrosivo RAL5010; soporte del imán: aluminio fundido a presión

Información de seguridad, instalación y mantenimiento

La guía de selección del posicionador contiene más información en la guía de instalación y mantenimiento (IM-P343-35) suministrada con el producto.

Serie del posicionador	Detalles
Serie del posicionador	SP500=SP500; SP501=SP500 con protocolo de comunicación HART®
Acción 1	0 = lineal, giro, simple efecto; simple efecto
Retransmisión + interruptores de software (opcional)	0 = no instalado; R = instalado
Cuerpo	0 = estándar
Certificación	0 = estándar
Alimentación de 24V (opcional)	0 = no instalada; P = instalada
Sensor remoto	0 = ninguno
Carrera ampliada	0 = ninguna
Bloque de manómetros	G2 = rango completo 2 bar; G4 = rango completo 4 bar; G7 = rango completo 7 bar
Ejemplo de selección	SP500 0R0 000 0G4

Cómo realizar el pedido

Incluya todas las opciones adicionales necesarias descritas en la primera página. Ejemplo: un posicionador inteligente eléctrico lineal Spirax Sarco SP500 0R0 000 0G4 con placa de retransmisión y conmutación y bloque de manómetros de 4barg. Nota: el posicionador inteligente SP500 debe utilizar aire de alta calidad. Es obligatorio utilizar un filtro-regulador Spirax Sarco MPC2 o un producto equivalente, incluidos los soportes de montaje. Para obtener más información sobre los datos del producto MPC2 y cómo realizar el pedido, consulte TI-P054-04.
