描述

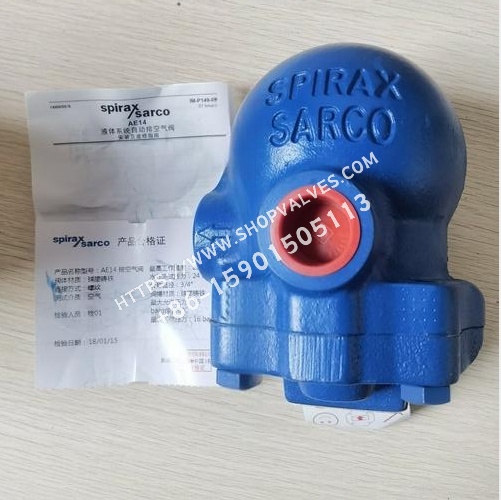

斯派莎克 Spirax Sarco AE14球墨铸铁液体系统自动排空气阀为用于液体系统的浮球型排空气阀。阀体和阀盖为球墨铸铁，整个设备维修方便。AE14标准型号带有氟化橡胶阀锥，也可提供AE14SV和AE14ESV型，其在进口接口处再装配上内置截止阀。
可供型号
| 型号 | SKU |
|---|---|
| 1/2” AE14 | 1490600 |
| 3/4” AE14 | 1490700 |
| 1/2” AE14E | 1490000 |
| 3/4” AE14E | 1490100 |
可供型号
| AE14 | 氟化橡胶阀锥(标准型) |
|---|---|
| AE14E | EPDM阀锥 |
| AE14S | 不锈钢阀锥 |
| AE14SV | 氟化橡胶阀锥和截止阀 |
| AE14ESV | EPDM阀锥和截止阀 |
标准与证书
本产品符合欧洲压力设备指令97/23/EC，如需要可提供钢印。本产品可提供EN 10204 2.2证书，注：如需提供证书，请在订购时说明。
口径和管道连接
½”, ¾”BSP或NPT螺纹连接。
压力/温度控制
| 阀体设计条件 | PN16 | |
|---|---|---|
| PMA-最大允许压力 | 16bar g@110 ℃ | |
| TMA-最大允许温度 | 250 ℃ @13.6bar g | |
| 最小允许温度 | 0 ℃ | |
| PMO最大工作压力 | 16bar g | |
| TMO最大工作温度 | AE14E和AE14ESV | 127 ℃ @15.5 bar g |
| AE14和AE14SV | 200 ℃ @14.5 bar g | |
| AE14S | 250 ℃ @13.6 bar g | |
| 最低工作温度 | 0 ℃ | |
| △ PMX-最大压差 | 14 bar g | |
| 设计最大冷态水压试验压力 | 24 bar g | |
| 最小液体比重 | 0.6 |
材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀体 | 球墨铸铁 DIN 1693 GGG 40 |
| 2 | 阀盖螺栓 | 钢 BS 3692 Gr. 8.8 |
| 3 | 阀盖垫圈 | 加强型片状石墨 |
| 4 | 阀盖 | 球墨铸铁 DIN 1693 GGG 40 |
| 5 | 主阀座 | 不锈钢 BS 970 431 S29 |
| 6 | 主阀座垫圈 | 不锈钢 BS 1449 304 S11 |
| 7 | 主阀装配螺栓 | 不锈钢 BS 6105 Cl A2-70 |
| 8 | 浮球及杆 | 不锈钢 BS 1449 304 S16 |
| 9 | 阀芯 | AE14, AE14SV：氟化橡胶AE14E, AE14ESV：EPDM WRc 9205519AE14S：不锈钢 AISI 440B |
| 10 | 销托架 | 不锈钢 BS 1449 304 S16 |
| 11 | 销 | 不锈钢 |
| *12 | 截止阀外罩 | 黄铜 BS 2874 CZ 121 3Pb |
| *13 | 截止阀轴 | 黄铜 BS 2874 CZ 121 3Pb |
| *14 | 截止阀芯 | 黄铜 BS 2874 CZ 121 3Pb |
| *15 | ‘O’形环 | 合成橡胶 氟化碳 |
| *16 | 截止阀垫圈 | 铜 BS 2870 C 101 |
重量
| 型号 | 口径 | 重量 |
|---|---|---|
| AE14, AE14E, AE14S | ½”, ¾” | 2.5kg |
| AE14ESV, AE14SV | ½”, ¾” | 2.7kg |
安全信息、安装和维护
详细信息请参考随产品提供的安装维修指南(IM-P149-06)。
处理
本产品可循环使用，处理得当不会引起环境问题。
订购
例：1-斯派莎克½”BSP螺纹连接AE14自动排空气阀，球墨铸铁阀体，氟化橡胶阀锥。
