斯派莎克Spirax Sarco AE36和AE36A液体系统自动排空阀用于热水和冷水设备上。阀体、阀盖材质为316L奥氏体不锈钢。标准型为AE36，带止回阀为AE36A。

可供型号

型号	SKU

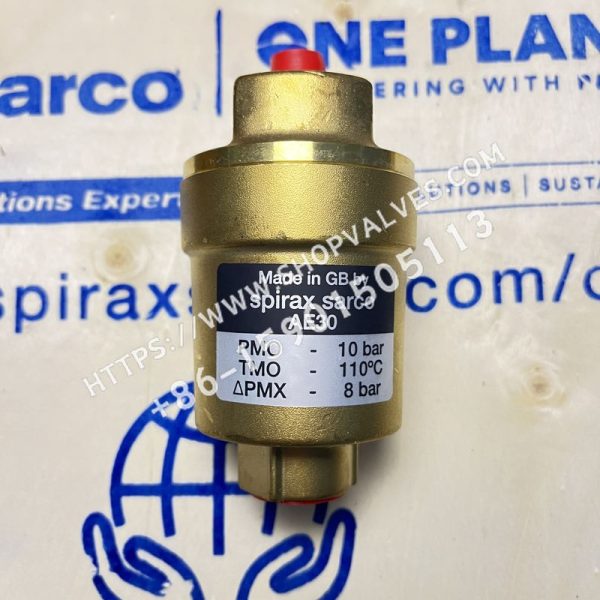

1/2” AE30	170300
1/2” AE30A	170400

标准

本产品符合欧洲压力设备指令97/23/EC。

证书

本产品提供EN 10204 3.1材质证明。注：如需证书请在订购时注明。

口径和管道连接

• 进口：½”BSP或NPT内螺纹

• 出口：¼”BSP或NPT外螺纹

压力/温度限制

阀体设计条件	详情
阀体设计条件	PN10
PMA最大允许压力	10 bar g@150°C
TMA最大允许温度	150°C@10 bar g
最小允许温度	-10°C
PMO最大工作压力	10 bar g@110°C
TMO最大工作温度	110°C@10 bar g
最小工作温度	-10°C
$\triangle PMX$最大压差	8 bar g
设计最大冷态水压试验压力	15 bar g
最小液体比重	0.926

材质

序号	部件	材质
1	阀盖	奥氏体不锈钢316L ASTM A351 CF3M
2	阀盖“O”形圈	绿氟化橡胶75
3	阀体	奥氏体不锈钢316L ASTM A351 CF3M
4	浮子	Acetal co hostaform/不锈钢
5	阀芯	EPDM
6	阀座	不锈钢BS 970 431 S29
7	托架/杆组件	不锈钢BS 1449 304 S11
8	螺钉	不锈钢BS 4183 18/8
9	止回阀球 (仅用适用AE36A)	不锈钢AISI 440 B
10	弹簧挡圈	不锈钢BS 970 302 S25

尺寸/重量 (近似)

型号	重量
AE36	0.7
AE36A	0.7

注意事项

如果您有AE36系列的早期产品AE36CV，其工作范围在3 - 8bar，则AE36A的备件不能使用，应该用更早一些的备件。

订购备件

按相关表格订购备件，并注明自动排空气阀的口径和型号。例如：1-1/2”斯派莎克AE36A自动排空气阀的维修组件。

安全信息、安装和维护

详细信息请参考随产品一起提供的安装和维修指南(IMP017-03)。安装时，自动排空阀必须垂直安装，并且进口位于下方，建议出口与排水管相连。

订购示例

1-斯派莎克½”AE36A自动排空气阀，带止回阀，BSP螺纹接口。
