斯派莎克Spirax Sarco AV13蒸汽系统排空气阀，是可维修型压力平衡式热静力排空气阀，角形连接。本产品符合欧洲压力设备指令97/23/EC，可提供“测试报告”。

可供型号

型号	SKU
1/2” AV13	1232600
3/4” AV13	1232700

口径和管道连接

3/8”, ½”和3/4”BSP(BS21)或NPT螺纹连接

工作范围

有特定的温度和压力限制范围，存在产品不能使用的区域。

材质

阀体设计	PN16
PMA 最大允许压力	12 bar g @ 120 ℃
TMA 最高允许温度	250 ℃ @ 7bar g
最低允许温度	-20 ℃
PMO 最大工作压力	13 bar g@220 ℃
TMO 最高工作温度	250 ℃ @ 7bar g
最低工作温度	0 ℃
设计最大冷态水压试验压力	24 bar g

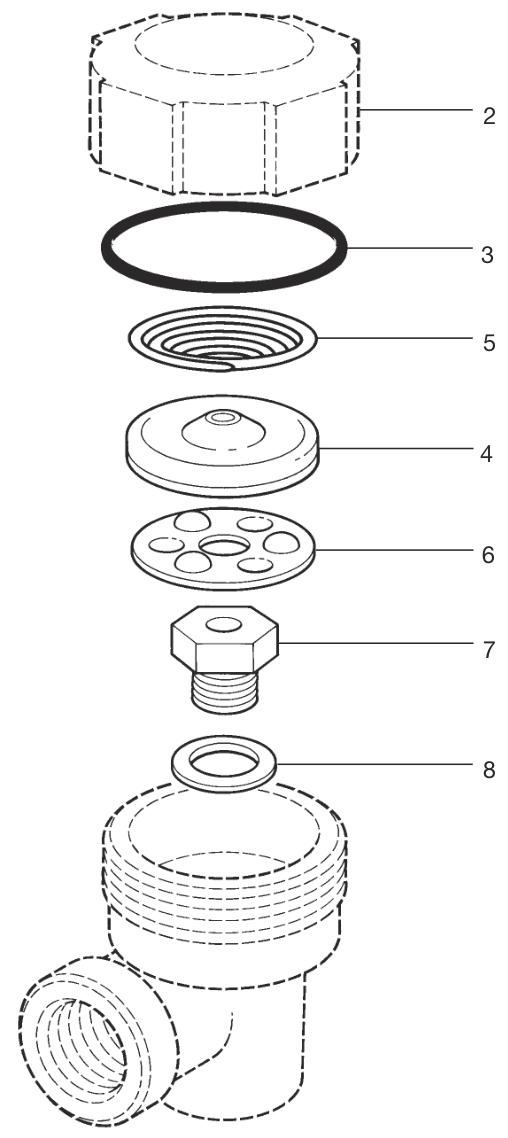

序号	部件	材质
1	阀体	黄铜 BS EN 12165 CW 617N
2	阀帽	黄铜 BS EN 12165 CW 617N
3	‘O’形环	合成橡胶碳氟化合物
4	液囊	不锈钢
5	弹簧	不锈钢 BS 2056 302 S26
6	隔板	不锈钢 BS 1449 304 S16
7	阀座	不锈钢 BS 970 431 S29
8	阀座垫片	不锈钢 BS 1449 304 S11

Kvs值

	KV值0.45 (冷态)
转换公式	Cv(UK) = Kv × 0.963 Cv (US) = Kv × 1.156

重量

口径	重量
3/8”	0.40kg
½”	0.40kg
¾”	0.45kg

安全信息

详细信息请参考随产品一起提供的安装和维修指南(IMP010-07)。

安装

详细信息请参考随产品一起提供的安装和维修指南(IMP010-07)。排空气阀应安装于管道或设备的最高点，此处为空气聚积点，排空气阀应有出口管连接至安全处。

处理

该产品可回收利用，处理得当不会引起环境问题。但是，如回收过程出现温度接近315°C请小心氟化橡胶的分解物。

订购说明

例:1-斯派莎克1/2”AV13排空气阀，BSP螺纹连接。
