描述
斯派莎克Spirax Sarco BSA和BSAT波纹管密封截止阀，双层波纹管密封，设计用于蒸汽、气体、液体、冷凝水和水系统。标准系列BSAT带节流阀芯和阀杆锁定装置，可选系列BSA为平阀芯。该产品符合欧洲压力设备指令97/23/EC，部分型号可提供EN 10204 3.1证书。
产品重量(近似)kg
| 口径 | BSA2 BSA2T | BSA3 (DIN) | BSA3 (ANSI) ANSI 150 | BSA3 ANSI 300 JIS/KS 20K | BSA6T PN40 |
|---|---|---|---|---|---|
| DN15 | 4 | 4 | 5 | 6 | 4 |
| DN20 | 4 | 5 | 6 | 7 | 5 |
| DN25 | 5 | 6 | 8 | 9 | 6 |
| DN32 | 7 | 8 | - | - | 8 |
| DN40 | 10 | 11 | 10 | 11 | 11 |
| DN50 | 12 | 14 | 12 | 15 | 14 |
| DN65 | 16 | 19 | - | - | 19 |
| DN80 | 21 | 26 | 25 | 29 | 26 |
| DN100 | 36 | 44 | 41 | 49 | 44 |
| DN125 | 52 | 64 | - | - | - |
| DN150 | 75 | 88 | - | 94 | - |
| DN200 | 145 | - | - | - | 193 |
密封等级
阀芯阀座密封符合EN 12266 - 1 A级和ISO 5208A级密封。BSA3(ANSI)的密封等级符合API 598零泄漏。

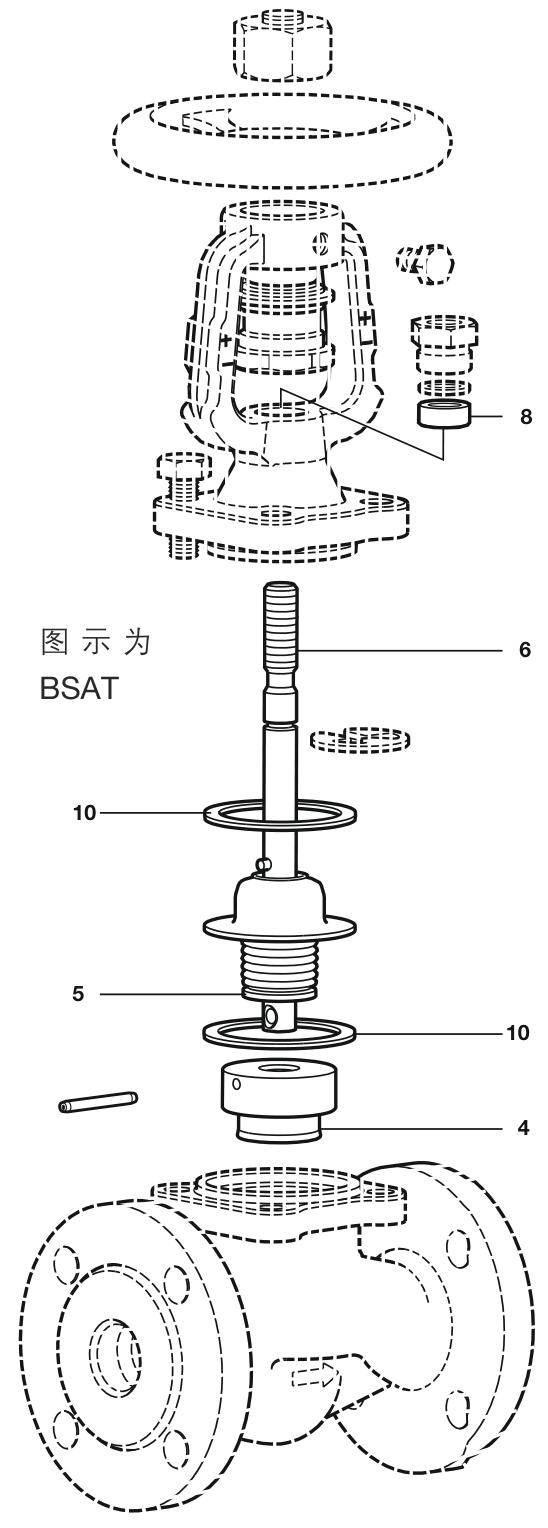

材质
- BSA6T材质
| 序号 | 部件 | BSA6T |
|---|---|---|
| 1 | 阀体 | 不锈钢EN 10213 1.4408或STM A351 CF8M |
| 2 | 阀帽 | 不锈钢EN 10213 1.4581 |
| 3 | 阀座 | 不锈钢EN 10213 1.4408或STM A351 CF8M |
| 4 | 碟片 | DN15 - DN40：不锈钢EN 10088 1.4571；DN50 - DN100：不锈钢EN 100222 1.4571 |
| 5 | 波纹管 | 不锈钢DIN 17440 1.4571 |
| 6 | 阀杆 | 不锈钢EN 10088 1.4571 |
| 7 | 手轮 | 压制钢BS 1449 CR4 |
| 8 | 阀杆填料 | 石墨 |
| 9 | 阀帽螺栓 | 不锈钢A4 - 70 |
| 10 | 阀帽螺母 | 不锈钢A4 |
| 11 | 阀体/阀帽垫片 | 不锈钢加强片状石墨 |
| 12 | 锁紧螺母 | DN15 - DN80：钢M8×14mm A2 - 70；DN100 - DN150：钢M8×20mm A2 - 70；DN200 - DN250：钢M12×20mm A2 - 70 |
节流型号的行程限制
保护盖BSA2T和BSA3T的手轮螺母有一个螺纹孔，用于安装行程限制器。客户自备下表中的标准螺栓和螺母。
| 口径 | 六角螺栓 |
|---|---|
| DN15 - DN80 | M8×50mm |
| DN100 - DN150 | M12×75mm |
| DN200 - DN250 | M12×100mm |
BSA6T的手轮螺母也有一个螺纹孔，用于安装行程限制器。客户自备的标准螺栓和螺母与上述相同。
阀体设计条件
- BSA2T和BSA2
| 阀体设计条件 | PN16 | PN25 |
|---|---|---|
| PMA - 最大允许压力 | 16 bar g | 25 bar g |
| TMA - 最高允许温度 | 350 °C | 350 °C |
| PMO饱和蒸汽下最大工作压力 | 14.7 bar g | 22.3 bar g |
| TMO最大工作温度（软阀座） | 230 °C | 230 °C |
| TMO最大工作温度（金属阀座） | 350 °C | 350 °C |
| 最低工作温度 | -10 °C | -10 °C |
| 设计最大冷态水压试验压力 | 24 bar g | 38 bar g |
