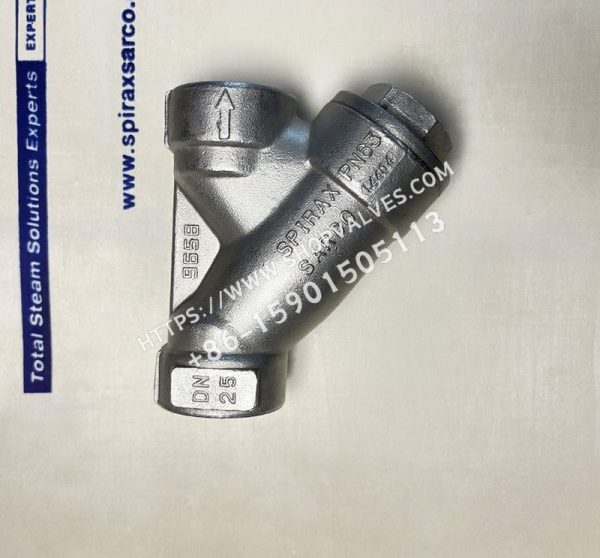

斯派莎克Spirax Sarco Fig16和Fig16L Y形过滤器，奥氏体不锈钢材质，螺纹连接。Fig16为AISI 316，Fig16L为AISI 316L。标准不锈钢过滤网为0.8mm孔径，另有其它孔径和目数及Monel合金过滤网可供选择，根据需要过滤器阀帽上可钻螺纹孔连接排污或排放阀。

标准

该产品完全符合欧洲压力设备指令97/23/EC，如需要可标带标志。

证书

Fig16可提供制造商的测试报告。Fig16L可提供材质证书EN 10204 3.1。注：如需证书，订购时请注明。

口径和管道连接

3/8”, ½”, ¾”, 1”, 1¼”, 1½”和2”; BSP或NPT螺纹连接; BS 3799 Class 3000 lb承插焊(仅Fig16L)。

可选件

• 过滤网

不锈钢过滤网：孔径1.6, 3mm；目数40, 100, 200。

• Monel合金过滤网：孔径0.8mm, 3mm；目数100。

• 排污或排放阀接口：阀帽上可钻螺纹孔以便安装排污或排放阀。

3 / 8 “和½”过滤器：排污阀¼”，排放阀¼”。

• ¾”过滤器：排污阀½”，排放阀3 / 8 ”。

• 1”过滤器：排污阀½”，排放阀½”。

• 1¼”和1½”过滤器：排污阀1”，排放阀¾”。

• 2”过滤器：排污阀1¼”，排放阀¾” 。

限制条件

• 阀体最大设计条件：ANSI 600

• PMA最大允许压力：82.7 bar g@37.7 ℃

• TMA最高允许温度：398.8 ℃ @46.2 bar g

• 最低工作温度：-29 ℃

• PMO最大饱和蒸汽压力：50 bar g@-29 ℃

• TMO最高工作温度：398.8 ℃ @ 46.2 bar g

• 最低工作温度：-29 ℃ 注：更低工作温度请咨询斯派莎克。

• 设计最大冷态测试压力：125 bar g

材质

序号	部件	材质（Fig16）	材质描述	材质（Fig16L）
1	阀体	奥氏体不锈钢	Gr.CF8M(316) ASTM A351	奥氏体不锈钢
2	阀帽	奥氏体不锈钢	Gr.CF8M(316) ASTM A351	奥氏体不锈钢
3	阀帽垫片		加强型片状石墨
4	过滤网		奥氏体不锈钢	316L

安全信息

详细信息请参考随产品一起提供的安装和维修指南(IM-S60-17)。

警告：过滤器盖的垫片中有一个薄的不锈钢支撑环小心取放。

处置

本产品可循环使用，处置得当不会对环境造成危害。

订购

例:1-斯派莎克1½” Fig 16过滤器,BSP螺纹连接, 0.8mm孔径不锈钢滤网。
