斯派莎克Spirax Sarco FT14浮球式蒸汽疏水阀(螺纹连接)，球墨铸铁材质，内置自动排空气阀装置，采用螺纹连接方式，可在线维修，无需拆卸管道。

可供型号

型号	SKU
斯派莎克 FT14-4.5 1 1/4” 螺纹	1478000
斯派莎克 FT14-10 1 1/4” 螺纹	1478100
斯派莎克 FT14-14 1 1/4” 螺纹	1478200
斯派莎克 FT14-4.5 1 1/2” 螺纹	666000
斯派莎克 FT14-10 1 1/2” 螺纹	666100
斯派莎克 FT14-14 1 1/2” 螺纹	666200
斯派莎克 FT14-4.5 2” 螺纹	668000
斯派莎克 FT14-10 2” 螺纹	668100
斯派莎克 FT14-14 2” 螺纹	668200

其它选项

型号	连接方式
FT14(R-L)	从右至左水平连接
FT14(L-R)	从左至右水平连接
FT14(V)	流向向下垂直连接

型号	特点
FT14C	除带有排气阀外，还带有破蒸汽汽锁装置 (SLR) ，以防止系统中出现蒸汽汽锁，型号名称后带有字母“C”
FT14X	带有内置过滤网

液囊：使用BP99/32液囊，可应用于过热蒸汽，过热度为150℃@0 bar g，50℃@32 bar g。

标准：符合欧洲压力设备指令97/23/EC。

证书：可提供制造商的测试报告，如需提供证书，请在订购时注明。

口径和管道连接：½”, ¾” 和1” 螺纹连接，BSP或NPT。

工作范围

参数	详情
阀体设计条件	PN16
PMA最大允许压力	16 bar g@100°C
TMA最大允许温度	250°C@13 bar g
最低允许温度	-10°C
PMO饱和蒸汽下最大工作压力	14 bar g
TMO最大工作温度	250°C@13 bar g
最低工作温度	0°C
ΔPMX最大压差（FT14-4.5）	4.5 bar
ΔPMX最大压差（FT14-10）	10 bar
ΔPMX最大压差（FT14-14）	14 bar
设计最大冷态水压试验压力	24 bar g

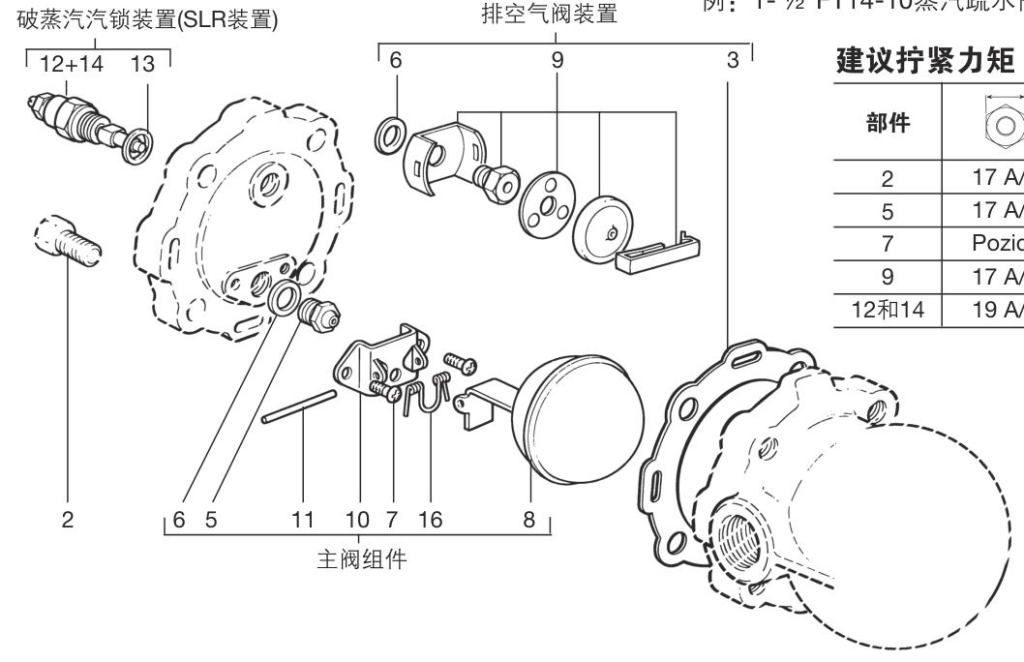

材质

序号	部件	材质
6	主阀 / 排气阀阀座垫片	不锈钢（BS 1449 409 S19）
7	主阀装配螺丝	不锈钢（BS 6105 CI A2-70）
8	浮球杆机构	不锈钢（BS 1449 304 S16）
9	排空气阀组件	不锈钢
10	枢轴支架	不锈钢（BS 1449 304 S16）
11	枢轴销	不锈钢
12	SLR装置	不锈钢（BS 970 303 S21）
13	SLR垫片	不锈钢（BS 1449 304 S16）
14	SLR密封	石墨
15	防冲蚀导向装置 (仅1”)	不锈钢（BS 970 431 S29）
16	主阀弹簧 (仅1”)	不锈钢（BS 2056 302 S26）
1	阀体	球墨铸铁（DIN 1693 GGG 40）
2	阀盖螺栓	钢（BS 3692 Gr.8.8）
3	阀盖垫片	加强型片状石墨
4	阀盖	球墨铸铁（DIN 1693 GGG 40）
5	主阀阀座	不锈钢（BS 970 431 S29）

重量

口径	重量（kg）
½”	2.9
¾”	2.9
1”	4.0

安全信息、安装和维修：详细信息请参考随产品提供的安装维修指南(IM-S02-13)。安装时使流体流动方向与阀体上箭头所示方向一致，并确保浮球臂位置水平以保证浮球能自由垂直升降，如需要，可现场改变流动方向。

处理：本产品可循环使用，处理得当不会引起环境问题。

订购说明：举例：1 - 斯派莎克 ½” FT4-4.5(R-L)浮球式蒸汽疏水阀，BSP螺纹连接，带排空气装置。
