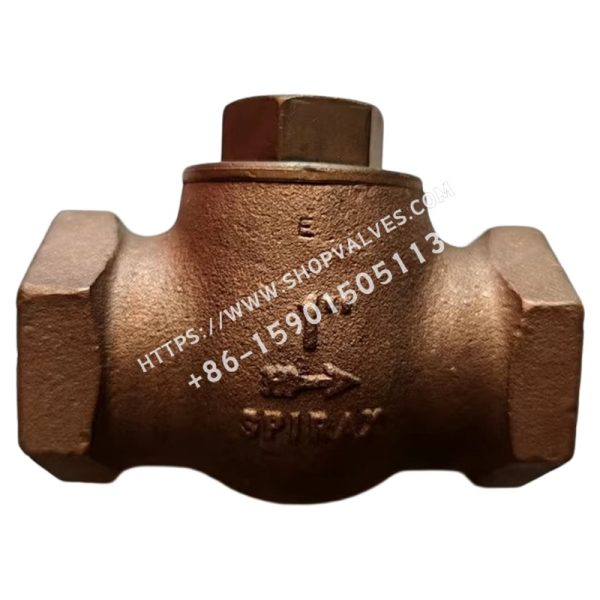

斯派莎克Spirax Sarco LCV1青铜升降式止回阀安装在水平管道中，用于防止逆流。

标准

本产品完全符合欧盟承压设备指令/英国承压设备（安全）法规的要求。

认证

本产品可提供符合EN 10204 2.2的认证。

注：所有认证/检验要求必须在下单时说明。

尺寸和管道连接

1/2”、3/4”、1”、1 1/4”、1 1/2”和2”。螺纹连接为BSP或NPT。

材料

序号	部件	材料
1	阀体	青铜 EN 1982 CC491K
2	阀瓣	黄铜 BS 2874 CZ 114
3	阀盖	黄铜 EN 12165 CW617N
4（未图示）	弹簧	不锈钢 BS 2056 302 S26

压力/温度极限

• 最大允许压力（PMA）：16 bar g（180°C时）；232 psi g（356°F时）

• 最大允许温度（TMA）：250°C（8 bar g时）；482°F（116 psi g时）

• 最小允许温度：-29°C（-20.2°F）

• 饱和蒸汽服务的最大工作压力（PMO）：14 bar g（203 psi g）

• 最大工作温度（TMO）：250°C（8 bar g时）；482°F（116 psi g时）

• 最小工作温度：0°C（32°F） 注：对于更低的工作温度，请咨询斯派莎克。 设计的最大冷液压试验压力为28 bar g（406 psi g）。

Kv值

尺寸	1/2”	3/4”	1”	1 1/4”	1 1/2”	2”
Kv	1.9	4.3	8.5	11.9	18.8	30.8

换算关系：

• Cv（英国）= Kv × 0.963

• Cv（美国）= Kv × 1.156

开启压力（mbar/psi g）

无弹簧时：

尺寸	1/2”	3/4”	1”	1 1/4”	1 1/2”	2”
压力	7.4（0.103）	6.5（0.090）	6.2（0.107）	7.1（0.094）	7.1（0.103）	6.9（0.10）

安装弹簧后，开启压力与弹簧强度相同。

重量（约）

尺寸	重量
1/2”	(0.44) 0.2 kg
3/4”	(1.1) 0.5 kg
1”	0.8 kg
1 1/4”	(1.8) kg
1 1/2”	(4.2) 1.9 kg
2”	(6.0) 2.7 kg

安全信息、安装和维护

完整细节请参见随产品提供的《安装和维护说明》（IM-P029-06）。

安装注意事项：始终将LCV1水平安装，流向应与阀体上指示的方向一致。

处置

本产品可回收。只要妥善处理，处置本产品预计不会造成生态危害。

备件

本产品无可用备件。

订购方法

示例：1个斯派莎克1 1/4” LCV1升降式止回阀，带BSP螺纹连接。
