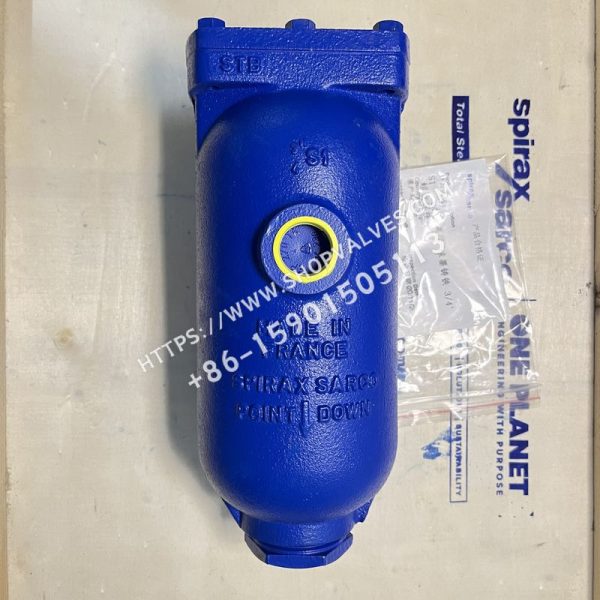

斯派莎克Spirax Sarco S1汽水分离器，球墨铸铁材质，是一款挡板式汽水分离器，用于除去蒸汽、压缩空气或气体系统中的液滴。配上绝热夹套，可提高其工作性能。

标准

本产品符合欧洲压力设备指令97/23/EC。

证书

本产品可提供“测试报告”。注：如需证书，请在订货时注明。

口径和管道连接

½”、¾”和1”螺纹连接BSP或NPT。

限制条件

阀体设计	PN16
PMA最大允许压力	16 bar g @ 100 ℃
TMA最高允许温度	300 ℃ @ 11 bar g
最低允许温度	0 ℃
PMO最大工作压力	13.8 bar g
TMO最高工作温度	200 ℃ @ 13.8 bar g
最低工作温度	0 ℃
注:更低工作温度请咨询斯派莎克
设计最大冷态水压试验压力	24 bar g

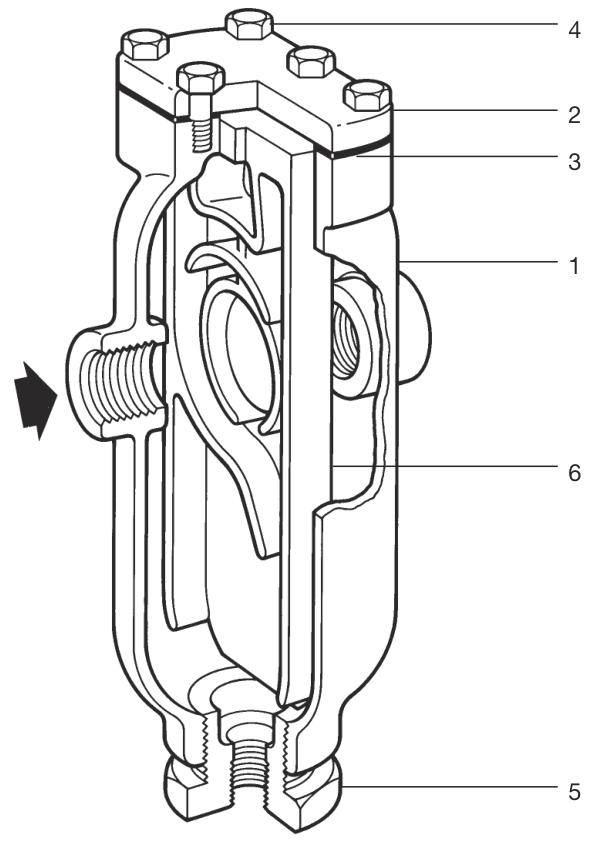

材质

序号	部件	材质
1	阀体	球墨铸铁 DIN 1693 Gr.GGG 40
2	阀盖	球墨铸铁 DIN 1693 Gr.GGG 40
3	垫片	层压石墨
4	螺栓	钢 BS1768 Gr 5
5	轴套	½”, ¾”：钢；1”：钢 ASTM A105
6	档板	铸铁 DIN 1691 Gr. GG20

重量和容积（近似）

口径	重量	容积
½”	2.7 kg	0.53升
¾”	4.2 kg	1.13升
1”	8.1 kg	3.15升

安装和维护

详细信息请参考随产品一起提供的安装和维修指南 (IM-P023-55)。

安装在水平管道上，排放口垂直向下。

注:为确保被分离的液体迅速排放，应在排水口连接一个合适的疏水阀。请咨询斯派莎克。

处理

本产品可再循环，处理得当无生态问题。

订购说明

例:1-¾” BSP斯派莎克S1汽水分离器，球墨铸铁阀体。

可供型号

型号	SKU
1/2” S1	230200
3/4” S1	230300
1” S1	230400
