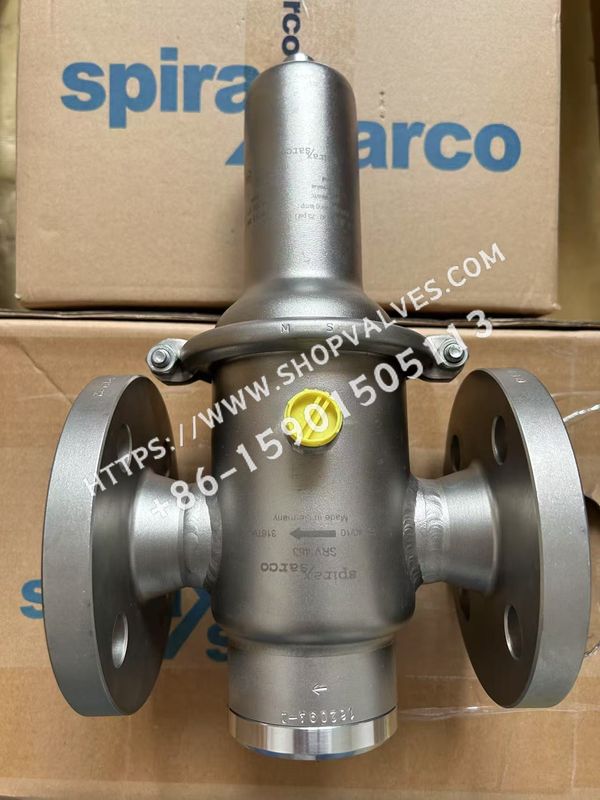

斯派莎克Spirax Sarco SRV461和SRV463不锈钢直接作用式减压阀所有与介质接触部件均匀为AISI 316L/1.4404、1.4408和1.4462不锈钢。应用于蒸汽、液体和气体。典型应用包括：洁净蒸汽，气体和液体，用于离心机，冷冻干燥机，消毒器，高压灭菌器，制程罐，加湿器和厨房设备。

MPN	描述
1862463	SRV463 DN25 PN40 0.02 - 0.12 BARG
1862793	SRV463 DN25 PN40 0.8 - 2.5 BARG
1862863	SRV463 DN25 PN40 2 - 5 BARG
1862963	SRV463 DN25 PN40 4 - 8 BARG
1863063	SRV463 DN25 PN40 6 - 12 BARG

口径和管道连接

SRV461	½”, ¾”, 1”, 1¼”, 1½” 和 2”BSP螺纹
SRV463	DN15, DN20, DN25, DN32, DN40 和 DN50 EN 1092 PN40法兰
*其它连接方式，请咨询斯派莎克。

压力/温度限制

阀体设计条件	PN40
最大设计压力	38 bar g @ 38 °C
最大设计温度	300 °C @ 23.2 bar g
最小设计温度	-10 °C
最大操作温度 蒸汽	190 °C @ 10.9 bar g
液体和气体	130 °C @ 30 bar g
最小操作温度 注:低于此温度，请咨询斯派莎克	-10 °C
最大压差	参考允许减压比表
最大冷态水压试验压力	60 bar g

允许减压比 (最大P1 / P2)

设定范围 (bar g)	公称直径
G½” - 1” DN15 - DN25	G1¼” - 2” DN32 - DN50
0.02 - 0.12	80:1	50:1
0.10 - 0.50	40:1	25:1
0.30 - 1.10	30:1	18:1
0.80 - 12.00	20:1	12:1

材质

序号 部件	材质	Werkstoff No.	AISI相应规格
1 阀体	不锈钢	1.4404	316L
2 弹簧室	不锈钢	1.4404	316L
3 顶盖	不锈钢	1.4571	316Ti
4 阀座	不锈钢	1.4404	316L
5 阀芯	不锈钢	1.4404	316L
6 膜片	EPDM
7 ‘O	EPDM
8 ‘O	EPDM
9 ‘O	EPDM
10 活塞	不锈钢	1.4571	316Ti
11 上弹簧支承	不锈钢	1.4571	316Ti
12 弹簧	不锈钢	1.4310	301*
13 调节螺丝	不锈钢	1.4404	316L
14 锁紧环	不锈钢	AISI 300系列
15 法兰	不锈钢	1.4404	316L
16 软密封	FEPM
17 弹簧夹	不锈钢	1.4301	304
并非直接相等，只是给出了最接近的AISI规格。对于碳氢化合物应用，可以选择FPM软密封阀芯和膜片。

重量(近似)kg

1/2”-1”	13.5	7.1	6.1	3.1	3.1
DN15 - DN25（法兰）	15.3	8.9	7.9	4.9	4.9
11/4-2”	14.4	8.0	7.0	4.0	4.0
DN32 - DN50（法兰）	18.4	12.0	11.0	8.0	8.0

Kv值

口径	1/2”	3/4”	1”	11/4” DN32	11/2” DN40	2”
20%偏差时Kv值	4.0	5.6	6.4	17.6	17.6	17.6
最大Kv	5.0	7.0	8.0	22.0	22.0	22.0
为使阀选型保证最大控制精度(特别是大负荷变化)，使用20%偏差时的Kv值。安全阀选型时用最大Kv值。泄露≤0.05%最大介值。

推荐的流体流速

蒸汽	10-40m/s	15-60 m/s
气体	直至2bar：2 - 10 m/s；大于2barg：5-40m/s
液体	1-5m/s

安全信息、安装与维护

随产品提供详细的安装维修指南(IM-P186-02)。

注意:当用于蒸汽时，弹簧室位于管道下方。同时还需要下游压力感应管。

订购说明

例:1-BSP斯派莎克SRV461减压阀，½”，压力范围0.8-2.5 bar。
