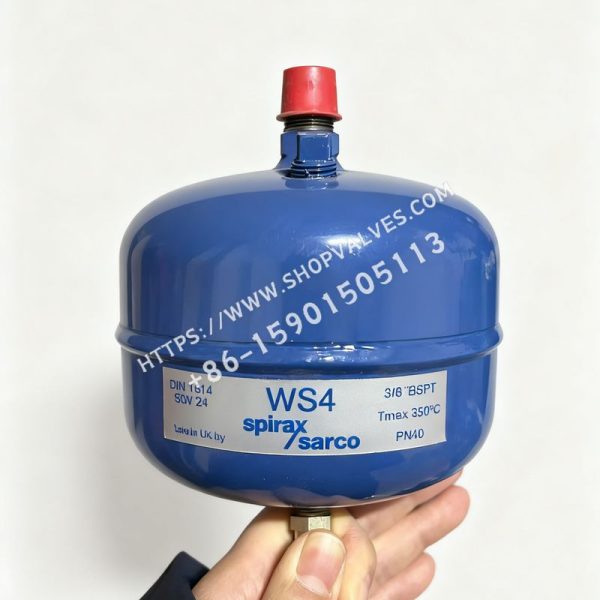

斯派莎克Spirax Sarco WS4水封罐，当介质温度高于执行器的使用范围时，WS4和DRV或DEP配套使用。在应用过程中，当压力或负载变化很快时，建议使用WS4-3。
可供型号
| 型号 | 适用场景 | 容量 |
|---|
| WS4 | 常规应用 | 1升 |
| WS4-3 | 压力或负载变化很快时使用 | 3升 |
口径和管道连接
| 连接类型 | 型号 | 进口螺纹 | 出口螺纹 |
|---|
| 螺纹 | WS4 | ” BSP外螺纹BS 21、½” NPT外螺纹 | ” BSP内螺纹BS 21带8mm的压缩连接件 |
| 螺纹 | WS4-3 | ½” BSP外螺纹BS 21、½” NPT外螺纹 | ” BSP内螺纹BS 21带8mm的压缩连接件 |
| 对焊 | WS4 | DN10 | - |
| 对焊 | WS4-3 | DN15 | - |
压力/温度限制
| 项目 | 详情 |
|---|
| 阀体设计条件 | PN25 |
| 最高设计压力 | 25 bar g @ 120 °C |
| 最高设计温度 | 225 °C @ 21 bar g |
| 最低设计温度 | 0 °C |
| 最高使用饱和蒸汽压力 | 21 bar g |
| 最高工作温度 | 225 °C @ 21 bar g |
| 最低工作温度（注:低于此工作温度，请咨询斯派莎克公司） | 0 °C |
| 设计最大冷态水压试验压力 | 40 bar g |
| 注:内部组件安装完成后，测试压力不应超过 | 25 bar g |
材质
| 序号 | 部件 | 材质 |
|---|
| 1 | 壳体 | 碳钢DIN 1614 St W24 |
| 2 | 接头 | 钢 |
| 3 | 管接头 | 镀锌碳钢 |
| 4 | 塞子 | 钢 |
| 5 | 筒体 | 碳钢DIN 1629 St 52 |
重量
可供备件
部件3-管接头
订购说明
例:1-WS4水封罐,BSP ” WS4螺纹连接。
