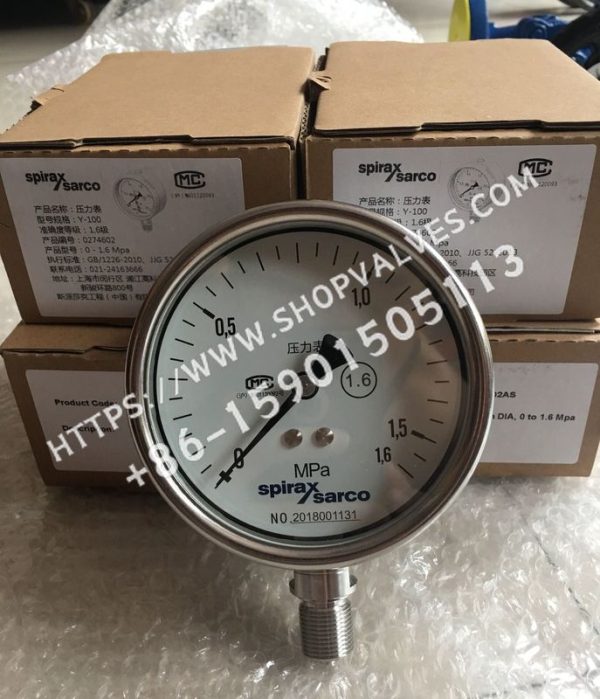

Обзор манометра из нержавеющей стали с отводом и игольчатым клапаном

Манометр имеет диаметр циферблата 100mm и шкалу в Mpa. Доступны резьбовые соединения BSP и NPT. Манометры с трубкой Bourdon изготавливаются в соответствии со стандартом EN 837. По запросу поставляются кольцевой отвод, U-образный отвод и игольчатый клапан, а также шкалы в других единицах измерения.

Доступные диапазоны давления

Тип резьбового соединения	Диапазон давления
Резьбовое соединение BSP	-0.1 - 0.5 Mpa
0 - 1.0 Mpa
0 - 1.6 Mpa
0 - 2.5 Mpa
0 - 4.0 Mpa
Резьбовое соединение NPT	-0.1 - 0.5 Mpa
0 - 1.0 Mpa
0 - 1.6 Mpa
0 - 2.5 Mpa
0 - 4.0 Mpa

Стандарты и сертификаты

• Соответствие стандартам: соответствует европейской Директиве по оборудованию, работающему под давлением, GB/T1226.

• Предоставление сертификатов: в стандартной комплектации может предоставляться сертификат соответствия на изделие. При наличии особых требований может быть предоставлен сертификат калибровки прибора за отдельную плату.

Ограничения по давлению и температуре

Параметр	Значение
Максимально допустимая температура (TMA)	200°C
Максимально допустимое давление (PMA)	Показание по всей шкале
Минимально допустимая температура	-40°C
Максимальное рабочее давление (PMO)	0.5 Mpa (для вакуумных манометров с диапазоном, обозначенным знаком +, возможно измерение до полного вакуума)
1.0 Mpa
1.6 Mpa
2.5 Mpa
4.0 Mpa
Максимальная температура окружающей среды	60°C

Размеры и соединения

Компонент	BSP	NPT
Манометр	Наружная резьба 3”BSP (BS 2779)	Наружная резьба 1”
Соединительный конец запорного клапана с циферблатом	Внутренняя резьба 3/8”BSP (BS 2779)	Внутренняя резьба 1/2”
Соединительный конец запорного клапана с отводом	Внутренняя резьба 3”BSP (BS 2779)	Внутренняя резьба 1”
Соединительный конец кольцевого или O-образного отвода с запорным клапаном	Наружная резьба 3/8”BSP (BS 2779)	Наружная резьба 1”
Соединительный конец кольцевого или O-образного отвода с технологическим трубопроводом	Наружная резьба 3”BSP (BS 21)	Наружная резьба 1”

Материалы

Компонент	Материал
Корпус манометра	Нержавеющая сталь 304
Стекло манометра	Органическое стекло
Трубка Bourdon манометра	Нержавеющая сталь 316L
Отвод	Нержавеющая сталь
Игольчатый клапан	Нержавеющая сталь

Безопасность, установка и обращение

• Безопасность и установка: подробная информация приведена в руководстве по установке и техническому обслуживанию (IM-P027-17), поставляемом с изделием. Манометр является прецизионным измерительным прибором, поэтому при установке и эксплуатации требуется соблюдать особую осторожность. Рекомендуется устанавливать запорный клапан для облегчения калибровки и технического обслуживания. При работе с паром и горячими газами необходимо использовать U-образный или кольцевой отвод вместе с пробковым краном для предотвращения разрыва манометра.

• Обращение: изделие пригодно для вторичной переработки и при правильной утилизации не оказывает негативного воздействия на окружающую среду.

Пример заказа

Пример: 1- манометр Spirax Sarco, диапазон измерения 0 - 1.0 MPa, резьбовое соединение 3/8”BSP

Информация о запасных частях

Запасные части для манометра не предусмотрены.

Типовые области применения

• U-образный отвод и манометр: вертикальный трубопровод, боковая часть сосуда, над горизонтальным трубопроводом (при ограниченном пространстве).

• Кольцевой отвод и манометр: верхняя часть сосуда, горизонтальный трубопровод (при наличии достаточного пространства сверху).
