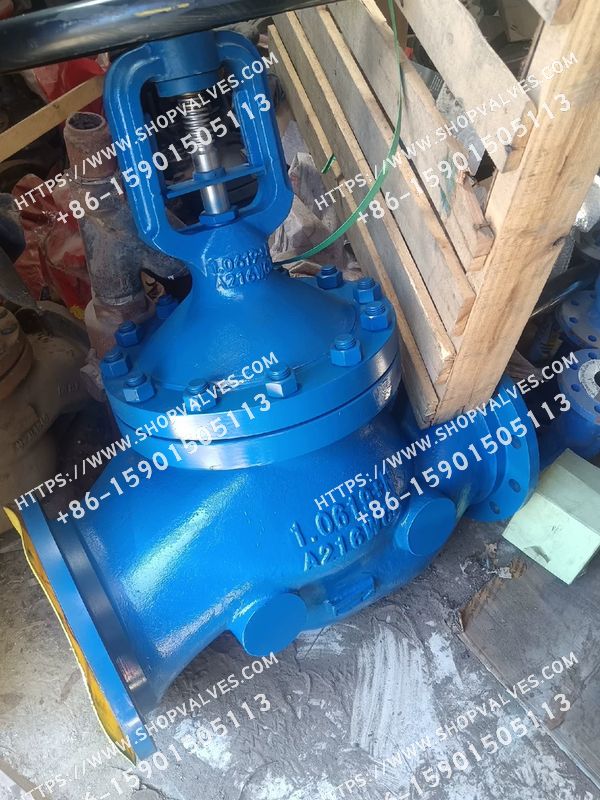

Стандартная серия запорных клапанов с сильфонным уплотнением Спиракс Сарко Spirax Sarco BSA3BD оснащена трёхслойным сильфоном и предназначена для работы с паром, газами, жидкостями, конденсатом и водой. BSA3-BD имеет плоский затвор и стандартно комплектуется балансировочным затвором.

Доступные модели

Модель	SKU
BSA3-BD DN200 PN40	1846399
BSA3-BD DN250 PN40	1846499
BSA3-BD DN300 PN40	1846599
BSA3-BD DN350 PN40	1846699
BSA3-BD DN400 PN40	1846799
BSA3-BD DN200 PN25	1846396
BSA3-BD DN250 PN25	1846496
BSA3-BD DN300 PN25	1846596
BSA3-BD DN350 PN25	1846696
BSA3-BD DN400 PN25	1846796
BSA3-BD DN200 PN16	1846392
BSA3-BD DN250 PN16	1846492
BSA3-BD DN300 PN16	1846592
BSA3-BD DN350 PN16	1846692
BSA3-BD DN400 PN16	1846792

Стандарты

Продукт соответствует Европейской директиве по оборудованию, работающему под давлением. По запросу предоставляется маркировка CE, а также сертификат EN 10204 3.1 (необходимо указать при оформлении заказа).

Диаметры и типы соединений

DN200, DN250, DN300, DN350 и DN400, фланцы EN1092 и EN2516 - 1, PN16, PN25 и PN40.

Материалы

№	Компонент	Материал
1	Корпус клапана	Углеродистая сталь 1.0619 + N
2	Крышка клапана	Углеродистая сталь 1.0619 + N
3	Седло	Углеродистая и легированная сталь
4	Затвор	Нержавеющая сталь DIN 17440 X30 Cr13 и Stellite
5	Сильфон	Нержавеющая сталь DIN 17440 X6 Cr Ni Ti 1810
6	Шток	Нержавеющая сталь AISI 420
7	Гайка крышки	Сталь ASTM A194 2H
8	Болт крышки	Сталь ASTM A193 B7
9	Прокладка корпуса/крышки	Прокладка из нержавеющей стали и графита
10	Маховик	Углеродистая сталь (DN200 и DN250), чугун (DN300 - DN400)
11	Ограничительный упор	Нержавеющая сталь ASTM A276 304
12	Самоконтрящаяся гайка	Нержавеющая сталь
13	Балансировочный затвор	Нержавеющая сталь DIN 17440 x 30 Cr13 и Stellite
14	Стопорная шайба	ASTM A276 304
15	Уплотнение штока	Графит

Ограничения по давлению/температуре

Для продукта существуют ограничения по эксплуатации; для разных классов PN предусмотрены разные параметры давления/температуры:

Класс PN	Максимально допустимое давление PMA	Максимально допустимая температура TMA	Максимальное рабочее давление PMO при насыщенном паре	Минимально допустимая температура	Максимальная рабочая температура TMO	Минимальная рабочая температура	Минимальное рабочее давление	Максимальный перепад давления	Максимальное расчетное давление испытания в холодном состоянии
PN40	40 bar g @ 0 °C	400 °C @ 23.8 bar g	31.3 bar g	-10 °C	400 °C @ 23.8 bar g	-10°C	0 bar g	Определяется PMO	60 bar g
PN25	25 bar g @ 0 °C	400 °C @ 14.8 bar g	20.5 bar g	-10 °C	400 °C @ 14.8 bar g	-10°C	0 bar g	Определяется PMO	37.5 bar g
PN16	16 bar g @ 0 °C	400 °C @ 9.5 bar g	13.5 bar g	-10 °C	400 °C @ 9.5 bar g	-10°C	0 bar g	Определяется PMO	24 bar g

Класс герметичности

Герметичность пары «затвор–седло» соответствует классу A по EN 12266 - 1; класс герметичности соответствует классу A по ISO 5208.

Масса

Диаметр	Масса (kg)
DN200	180
DN250	316
DN300	480
DN350	690
DN400	950

Безопасность, установка и техническое обслуживание

Подробная информация приведена в руководстве по установке и техническому обслуживанию, поставляемом вместе с продуктом (IM - P184 - 19). Рекомендации по установке: устанавливайте клапан в направлении стрелки потока на корпусе и размещайте маховик в удобном положении. Утилизация: продукт пригоден для вторичной переработки и при надлежащей утилизации не представляет экологической опасности.

Информация для заказа

Пример: 1 клапан с сильфонным уплотнением Спиракс Сарко BSA3 - BD DN200, фланцы EN1092 PN40.
