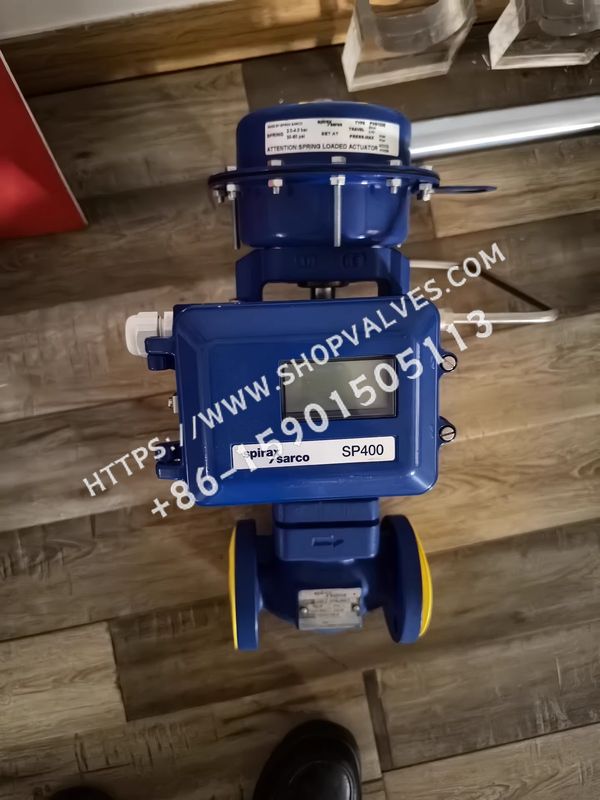

Spirax Sarco SP400 es un posicionador eléctrico inteligente alimentado por el lazo, capaz de accionar válvulas neumáticas lineales y rotativas de 90°. La señal de entrada de 4 - 20mA determina el punto de consigna de la válvula. El control preciso se logra mediante la realimentación de posición, que ajusta automáticamente la presión de salida de aire para superar la fricción del vástago y las fuerzas del fluido, manteniendo la posición requerida de la válvula. La posición se muestra continuamente como un valor digital de % de carrera. La realimentación de posición utiliza tecnología sin contacto basada en el efecto Hall. El sistema neumático se basa en tecnología de válvulas piezoeléctricas, lo que garantiza alta resolución, elevada fiabilidad, resistencia a las vibraciones y un consumo de aire muy bajo en estado estable.

SP400 incorpora numerosas funciones inteligentes que pueden configurarse mediante software utilizando las teclas y el menú de configuración alfanumérico de la pantalla LCD. La ausencia de conexión mecánica entre la válvula y el posicionador simplifica considerablemente la instalación y reduce el tiempo necesario. El software está diseñado para facilitar al máximo la operación: para la puesta en servicio solo es necesario instalar SP400 en la válvula y pulsar una tecla. SP400 se suministra con componentes de montaje conforme a la norma NAMUR para actuadores con montaje sobre yugo o columna. Para válvulas rotativas de 90°, está disponible un conjunto de montaje conforme a VDI/VDE 3845.

Suministro de aire

SP400 debe utilizar aire de alta calidad. Es obligatorio utilizar un filtro-regulador Spirax Sarco MPC2 o un producto equivalente. Hay disponibles soportes de montaje para instalar MPC2 en el actuador. Para obtener más información sobre los datos del producto MPC2, consulte TI-P054-04.

Aplicaciones

SP400 puede utilizarse con los siguientes actuadores:

• Series PN1000 y PN2000

• Series PNS3000 y PNS4000

• Serie PN9000

Opciones adicionales

Bloque de manómetros: bloque de conexión completo con 2 manómetros (presión de suministro y presión al actuador).

Materiales

Componente	Material	Superficie
Cuerpo y tapa	Aluminio fundido a presión	Recubrimiento anticorrosión RAL5010
Soporte del imán	Aluminio fundido a presión

Datos técnicos

Elemento	Detalles
Señal de entrada	4 - 20mA
Señal de entrada mínima	3.6mA
Presión de suministro de aire	1.4 - 7.0bar (por encima del rango de presión del resorte de 5 - 10psi)
Calidad del aire	Seco, sin aceite y sin impurezas, conforme a ISO 8573-1 class 2:3:1
Presión de salida	0 - 100% de la presión de suministro
Rango de carrera (válvula lineal)	10mm - 100mm
Rango de carrera (válvula rotativa)	5° - 120°
Temperatura de funcionamiento	-10°C - +80°C
Caudal máximo de aire	4.2m³/h estándar @1.4 bar g; 8.5m³/h estándar @6.0 bar g
Consumo de aire en estado estable	Menos de 0.016m³/h estándar
Conexión de aire	Rosca ¼” NPT
Prensaestopas del cable	M20
Conexión eléctrica	Bornes de resorte para cables de 0.2 - 1.5mm²
Grado de protección	IP65
Característica	Lineal
Resolución máxima	0.1% F.S. (fondo de escala)
Cierre	1%
Peso de transporte	2.2kg

Funciones de programación

Función	Detalles
Puesta en servicio automática	Programa de prueba automático
Tipo de válvula	2 vías o 3 vías
% de carrera	Seleccionable entre 0 - 100% o 100% - 0%, según la combinación de válvula y actuador
Acción de control	Directa e inversa (4 - 20 o 20 - 4mA)
Rango de señal dividida	Rango completo 4 - 20mA; rango bajo 4 - 13mA; rango alto 11 - 20mA
Banda muerta	0.5%; 1.5%; 3.0%; 5.0%
Restablecimiento	Restablece todos los valores programados
Señal de entrada	Muestra el valor de entrada en mA

Repuestos disponibles

Repuesto	Rango del manómetro
Manómetro	0 - 2 bar, 0 - 4 bar o 0 - 7 bar
Conjunto del tapón del filtro	Tapón con 3 elementos filtrantes y juntas tóricas

Información de seguridad, instalación y mantenimiento

Para obtener más información, consulte las instrucciones de instalación y mantenimiento suministradas con el producto (M-P343-37).

Guía de selección del posicionador

Serie del posicionador	SP400	SP400
Acción	0 = lineal, simple efecto; 1 = rotativo, simple efecto	0
Realimentación adicional + interruptor de software	0 = no instalado	0
Cuerpo	0 = estándar	0
Certificación	0 = estándar	0
Alimentación de 24V	0 = no instalada	0
Sensor remoto	0 = ninguno	0
Carrera ampliada	0 = ninguna	0
Bloque de manómetros	G2 = rango completo 2 bar; G4 = rango completo 4 bar	G4

Ejemplo de selección: SP400 0

Cómo realizar el pedido

Incluya todas las opciones adicionales necesarias descritas en la primera página. Ejemplo: posicionador eléctrico inteligente lineal Spirax Sarco SP400 0000000 con bloque de manómetros de 4barg. Nota: SP400 debe utilizar aire de alta calidad. Es obligatorio utilizar un filtro-regulador Spirax Sarco MPC2 o un producto equivalente, incluido el soporte de montaje. Para obtener más información sobre los datos del producto MPC2 y cómo realizar el pedido, consulte TI-P054-04.
