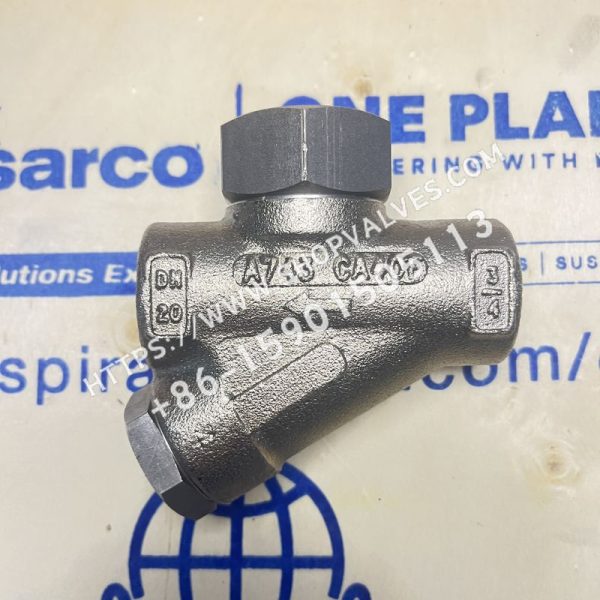

Spirax Sarco TD42L y TD42H son purgadores de vapor termodinámicos reparables. TD42L tiene una capacidad nominal de descarga de condensado relativamente baja y se utiliza principalmente para el drenaje de líneas principales; TD42H se utiliza para el drenaje de cargas de proceso. En aplicaciones donde es necesario eliminar el aire, pueden seleccionarse los modelos TD42LA y TD42HA, equipados con un disco anticierre por bloqueo de aire. La superficie exterior del cuerpo de estos purgadores cuenta con un recubrimiento de níquel ENP, que proporciona eficiencia energética y resistencia a la oxidación.

Diámetros y conexiones de tubería

• TD42L: 3/8”, ½”, ¾” y 1” con conexión roscada BSP o NPT

• TD42H: ½”, ¾” y 1” con conexión roscada BSP o NPT

• TD42LA: 3/8”, ½”, ¾” y 1” con conexión roscada BSP o NPT

• TD42HA: ½” y ¾” con conexión roscada BSP o NPT

Accesorios opcionales

• Cubierta aislante: evita que el purgador, al estar expuesto a bajas temperaturas, viento o lluvia, sufra una pérdida excesiva de calor que provoque un funcionamiento demasiado frecuente.

• Válvula de purga integrada: la tapa del filtro puede perforarse y roscarse para una conexión 3/8” BSP o NPT a una válvula de purga, como BDV1 o BDV2.

Límites (ISO 6552)

• Condiciones máximas de diseño del cuerpo: PN 63

• PMA, presión máxima admisible: 63 bar g@100℃

• TMA, temperatura máxima admisible: 400℃@42 bar g

• Temperatura mínima admisible: no indicada en la documentación (información ausente en el contenido original)

• PMO, presión máxima de operación: 42 bar g

• TMO, temperatura máxima de operación: TD42L y TD42H: 400℃@42 bar g; TD42LA y TD42HA: 255℃@42 bar g

• PMOB, contrapresión máxima de operación: 80% de la presión aguas arriba; de lo contrario, la válvula no podrá cerrarse

• Presión mínima de entrada para el funcionamiento normal: TD42L y TD42H: 0.25 bar; TD42LA y TD42HA: 0.80 bar

• Presión máxima de prueba hidráulica en frío de diseño: 95 bar g

Materiales

N.º	Componente	Material
1	Cuerpo	Acero inoxidable (acabado superficial ENP) ASTM A743 Gr.CA 40F, BS 1449 420 S45, BS 1449 304 S16, AISI 416
2	Tapa	Acero inoxidable
3	Malla del filtro	Acero inoxidable
4	Tapa del filtro	Acero inoxidable
5	Junta de la tapa del filtro	Acero inoxidable
6	Disco	Acero inoxidable
7	Cubierta aislante (opcional)	Aluminio

Peso

Diámetro	Peso (kg)
3 / 8”L	0.80
½”L	0.75
¾”L	0.95
1”L	1.50
½”H	0.80
¾”H	1.00
1”H	1.50

Certificados

Se puede proporcionar un certificado de prueba estándar para este producto; debe solicitarse al realizar el pedido.

Información de seguridad, instalación y mantenimiento

Para obtener información detallada, consulte la guía de instalación y mantenimiento suministrada con el producto (IM-068-024). Se recomienda instalar el purgador en una tubería horizontal, con un corto tramo de tubería descendente aguas arriba.

Eliminación

Este producto es reciclable y, si se elimina correctamente, no causa problemas medioambientales.

Información para pedidos

Ejemplo: 1 - purgador de vapor termodinámico Spirax Sarco ½” TD42L, conexión roscada BSP.
