描述

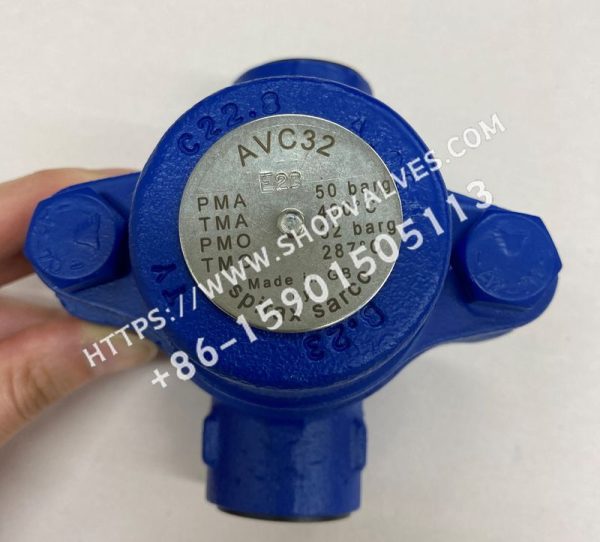

斯派莎克 Spirax Sarco AVC32可维修型压力平衡式热静力排空气阀，碳钢材质，内置平板过滤器，直线连接，适用于蒸汽系统｡所有承压部件由具有TÜV认证的供应商提供，其生产过程符合AD-Merkblatt WO/TRD100标准｡
标准：本产品符合欧洲压力设备指令97/23/EC｡证书：本产品可提供材质EN 10204 3.1.B证书｡注：如需提供证书，请在订购时说明｡
口径和管道连接
½”, ¾”和1”螺纹连接BSP或NPT｡
½”, ¾”和1”承插焊BS 3799｡
½”, ¾”和1”对接焊EN 12 627｡
DN15, 20和25法兰连接EN 1092 PN40｡
ANSI B 16.5 Class 150和300, JIS/KS 10K和JIS/KS 20K｡
工作范围及限制条件(ISO6552)
| 阀体设计条件 | PN40 |
|---|---|
| PMA- 最大允许压力 | 50bar g@50 ℃ |
| TMA- 最高允许温度 | 400°C@35 bar g |
| 最低允许温度 | -60 ℃ |
| PMO- 最大饱和蒸汽压力 | 32 bar g |
| TMO- 最高工作温度 | 287°C@32 bar g |
| 最低工作温度 | 0 ℃ |
| 设计最大冷态水压试验压力 | 75 bar g |
Kv值
| 口径 | DN15 - ½” | DN20 - ¾” | DN25 - 1” |
|---|---|---|---|
| Kv | 0.8 | 0.8 | 0.8 |
转换公式: Cv(UK) = Kv×0.963 Cv (US) = Kv×1.156
材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀盖 | DIN 17243 C22.8 (W/S 1.0460)/碳钢 ASTM A105N |
| 2 | 液囊 | 不锈钢 |
| 3 | 阀座 | 不锈钢 BS 970 431 S29 |
| 5 | 过滤网 | 不锈钢 AISI 304 |
| 7 | 阀盖垫片 | 不锈钢加强型片状石墨 |
| 8 | 阀体 | 碳钢 DIN 17243 C22.8 (W/S 1.0460)/ASTM A105N |
| 9 | 阀盖螺栓 | 不锈钢 (M10 x 30) A2-70 |
| 17 | 弹簧 | 不锈钢 |
| 18 | 隔板 | 不锈钢 |
重量
| 口径 | 螺纹/焊接重量 | 法兰重量 |
|---|---|---|
| ½”DN15 | 1.4kg | 2.9kg |
| ¾”DN20 | 1.4kg | 3.5kg |
| 1”DN25 | 1.5kg | 4.1kg |
安装提示
AVC32安装时需使液囊处于水平位置，阀盖位于顶部｡
AVC32需安装在空气容易积聚的地方，如蒸汽主管或设备的最高端，排放口应通向安全处｡
为了便于维护，建议在排空气阀上､下游安装截止阀｡ 排空气阀不应绝热｡
处理说明
本产品可再循环，如处理得当不会产生生态问题｡
订购说明
例：1-斯派莎克½”AVC 32排空气阀，BSP螺纹连接｡
