斯派莎克 Spirax Sarco BCV1和BCV20排污阀是小口径、常闭型阀门，有黄铜阀体和抗腐蚀内部零件，主要应用于中低压锅炉排污。BCV1和BCV20除孔口尺寸外完全一样，BCV1孔口尺寸为3mm(1/8”)，BCV20孔口尺寸为6mm(¼”)。阀门带有电源连接器，保护等级为IP65，适用于(3x1mm)(18AWG)电缆。

供货尺寸和连接

• ½” 螺纹连接BSP-230V型

• ½” 螺纹连接BSP-110V型

• ½” 螺纹连接NPT-120V型

• ½” 螺纹连接NPT-120V型(UL/CSA)

限制条件

BCV1

• 最大锅炉压力或蒸汽压力：14 bar g (203 psi g)（周期运行）

• 介质温度：-40-+200°C (-40- +392°F)

• 介质：水和蒸汽

• 最大环境温度：55°C (130°F)

BCV1 (UL/CSA)

最大锅炉或蒸汽压力	9 bar g (130 psi g)
介质温度	-40-+180 ° C (-40- +356 ° F)
介质	水和蒸汽
最高环境温度	55 ° C (130 ° F)

BCV20

最大锅炉或蒸汽压力	4 bar g (58 psi g)
介质温度	-40-+180 ° C (-40- +356 ° F)
介质	水和蒸汽
最高环境温度	55 ° C (130 ° F)

电子参数

230 V 型	207 V - 253 V
110 V 型	99 V - 121 V
120 V 型	108 V - 132 V
频率	50 - 60 Hz
最大功率	40 VA ( 启动 )；16 VA/12 W ( 持续 )
保护等级	IP65 (Nema 4)

材质

部件	材质
阀体	黄铜
软密封	PTFE
内部零件	不锈钢

重量（近似）

0.75 kg (1.65 Ibs)

容量

型号	BCV1	BCV20
孔口尺寸	3 mm ( 1 / 8 ”)	6 mm (¼”)
Kv 值	0.25	0.8

[算: C_{V}(U K)=K_{V} × 0.963 C_{V}(U S)=K_{V} × 1.156]

用于锅炉排污时，容量见下表：

锅炉压力 bar g (psi g)	排量 kg/h (Ib/h)
	BCV1	BCV20
1 (14.5)	175 (385)	560 (1232)
2 (290)	250 (550)	790 (1738)
4 (580)	350 (770)	1120 (2464)
6 (870)	385 (847)	-
8 (1160)	445 (979)	-
10 (1450)	495 (1089)	-
14 (2030)	590 (1298)	-

BCV20用于BCS2排污控制系统、蒸汽疏水阀的下游时，排量表如下：

通过阀的压头 m (ft)	冷水排量 kg/h (Ib/h)	热水含闪蒸汽的排量 kg/h (Ib/h)
1 (3)	253 (557)	63 (138)
2 (6)	358 (787)	90 (198)
3 (9)	438 (963)	110 (242)
5 (15)	566 (1245)	142 (312)
10 (30)	800 (1760)	200 (440)

产品说明

BCV1

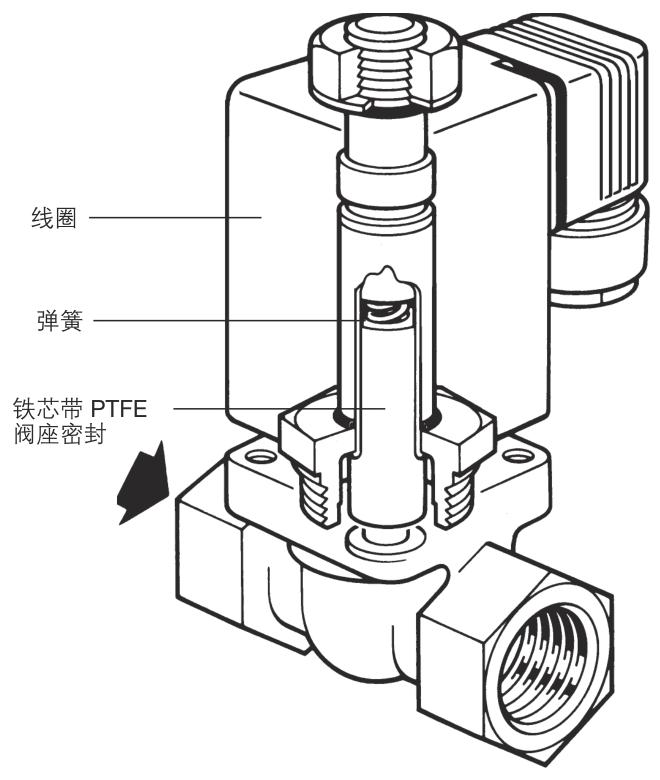

斯派莎克常闭排污电磁阀，有BCV1和BCV1(UL/CSA)型，黄铜阀体，不锈钢阀座和PTFE密封。

BCV20

斯派莎克常闭、低压排污阀BCV20型，黄铜阀体，不锈钢阀座和PTFE密封。

订购说明

例：1-斯派莎克BCV1或BCV20排污阀BSP螺纹连接230V 50-60Hz。

可供备件

备件	货号
铁芯和弹簧装置	4034080
电感线圈 230 V	4034081
线圈 110/120 V	4034082

订购备件

见可供备件表标明阀型号

例：1-铁芯弹簧装置(货号. 4034080)用于斯派莎克 BCV20排污阀。
