Descripción
Las válvulas de purga Spirax Sarco BCV1 y BCV20 son válvulas de pequeño diámetro, normalmente cerradas, con cuerpo de latón y componentes internos resistentes a la corrosión. Están diseñadas principalmente para la purga de calderas de baja y media presión. BCV1 y BCV20 son idénticas, excepto por el tamaño del orificio: BCV1 tiene un orificio de 3mm (1/8”), mientras que BCV20 tiene un orificio de 6mm (¼”). La válvula incorpora un conector de alimentación con grado de protección IP65 y es adecuada para cables (3x1mm)(18AWG).
Tamaños y conexiones disponibles
-
Conexión roscada ½” BSP, modelo 230V
-
Conexión roscada ½” BSP, modelo 110V
-
Conexión roscada ½” NPT, modelo 120V
-
Conexión roscada ½” NPT, modelo 120V (UL/CSA)
Límites de operación
BCV1
-
Presión máxima de la caldera o del vapor: 14 bar g (203 psi g) (funcionamiento cíclico)
-
Temperatura del fluido: -40-+200°C (-40- +392°F)
-
Fluido: agua y vapor
-
Temperatura ambiente máxima: 55°C (130°F)
BCV1 (UL/CSA)
| Presión máxima de la caldera o del vapor | 9 bar g (130 psi g) |
|---|---|
| Temperatura del fluido | -40-+180 ° C (-40- +356 ° F) |
| Fluido | agua y vapor |
| Temperatura ambiente máxima | 55 ° C (130 ° F) |
BCV20
| Presión máxima de la caldera o del vapor | 4 bar g (58 psi g) |
|---|---|
| Temperatura del fluido | -40-+180 ° C (-40- +356 ° F) |
| Fluido | agua y vapor |
| Temperatura ambiente máxima | 55 ° C (130 ° F) |
Especificaciones eléctricas
| Modelo 230 V | 207 V - 253 V |
|---|---|
| Modelo 110 V | 99 V - 121 V |
| Modelo 120 V | 108 V - 132 V |
| Frecuencia | 50 - 60 Hz |
| Potencia máxima | 40 VA (arranque); 16 VA/12 W (continua) |
| Grado de protección | IP65 (Nema 4) |
Materiales
| Componente | Material |
|---|---|
| Cuerpo de la válvula | latón |
| Sello blando | PTFE |
| Componentes internos | acero inoxidable |
Peso (aproximado)
0.75 kg (1.65 Ibs)
Capacidad
| Modelo | BCV1 | BCV20 |
|---|---|---|
| Tamaño del orificio | 3 mm ( 1 / 8 ”) | 6 mm (¼”) |
| Valor Kv | 0.25 | 0.8 |
[ C_{V}(U K)=K_{V} × 0.963 C_{V}(U S)=K_{V} × 1.156]
Para aplicaciones de purga de calderas, la capacidad se indica en la tabla siguiente:
| Presión de la caldera bar g (psi g) | Caudal de purga kg/h (Ib/h) | |
|---|---|---|
| BCV1 | BCV20 | |
| 1 (14.5) | 175 (385) | 560 (1232) |
| 2 (290) | 250 (550) | 790 (1738) |
| 4 (580) | 350 (770) | 1120 (2464) |
| 6 (870) | 385 (847) | - |
| 8 (1160) | 445 (979) | - |
| 10 (1450) | 495 (1089) | - |
| 14 (2030) | 590 (1298) | - |
Cuando BCV20 se utiliza en un sistema de control de purga BCS2, aguas abajo de un purgador de vapor, el caudal es el siguiente:
| Altura de presión a través de la válvula m (ft) | Caudal de agua fría kg/h (Ib/h) | Caudal de agua caliente con vapor de expansión kg/h (Ib/h) |
|---|---|---|
| 1 (3) | 253 (557) | 63 (138) |
| 2 (6) | 358 (787) | 90 (198) |
| 3 (9) | 438 (963) | 110 (242) |
| 5 (15) | 566 (1245) | 142 (312) |
| 10 (30) | 800 (1760) | 200 (440) |
Descripción del producto
BCV1

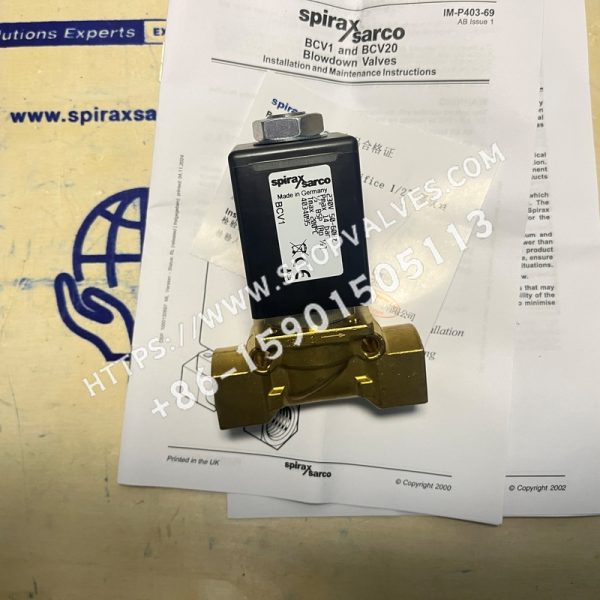

Válvula solenoide de purga Spirax Sarco, normalmente cerrada, disponible en los modelos BCV1 y BCV1 (UL/CSA), con cuerpo de latón, asiento de acero inoxidable y sello de PTFE.
BCV20
Válvula de purga Spirax Sarco BCV20, normalmente cerrada y para baja presión, con cuerpo de latón, asiento de acero inoxidable y sello de PTFE.
Información para pedidos
Ejemplo: 1 - válvula de purga Spirax Sarco BCV1 o BCV20, conexión roscada BSP, 230V 50-60Hz.
Repuestos disponibles
| Repuesto | Referencia |
|---|---|
| Conjunto de núcleo y resorte | 4034080 |
| Bobina 230 V | 4034081 |
| Bobina 110/120 V | 4034082 |
Pedido de repuestos
Consulte la tabla de repuestos disponibles e indique el modelo de la válvula.
Ejemplo: 1 - conjunto de núcleo y resorte (referencia 4034080) para válvula de purga Spirax Sarco BCV20.
