描述

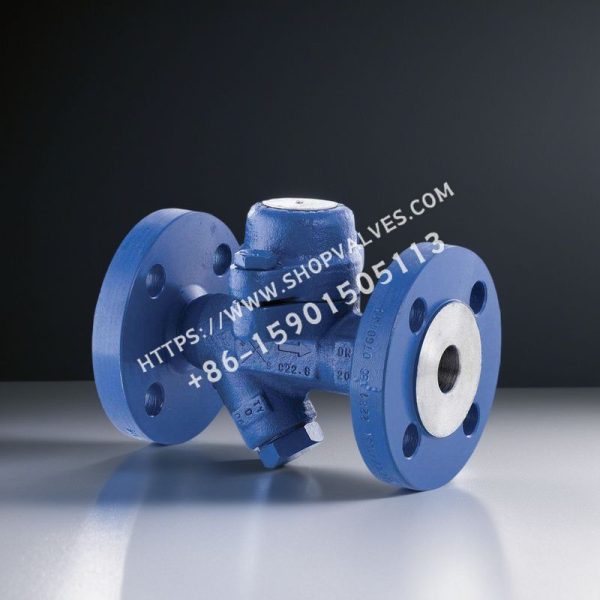

斯派莎克 Spirax Sarco BPC32F和BPC32YF为可维修型压力平衡式热静力蒸汽疏水阀，采用碳钢材，整体式法兰直线连接。BPC32F内置平面型过滤网，BPC32Y内置Y型过滤网。所有承压部件由TUV认证供应商提供，生产过程符合AD Merkblatt WO/TRD100标准。两类疏水阀都不受水锤影响，有不同配置可选，订货时需注明液囊型号。
选项
-
标准液囊(STD)：低于饱和蒸汽温度12℃排放冷凝水。
-
NTS液囊：低于饱和蒸汽温度6℃排放冷凝水。
-
SUB液囊：低于饱和蒸汽温度24℃排放冷凝水。
标准与证书
该产品完全符合欧洲压力设备指令97/23/EC，可提供材质证书EN10204 3.1，如需证书请在订购时注明。
口径和管道连接
有DN15、DN20和DN25三种口径，法兰连接标准为EN 1092 PN40、ASME (ANSI)B16.5 Class 150或ASME(ANSI) B 16.5 Class 300，其他连接方式可咨询斯派莎克。
工作范围
产品有禁止使用区域，超出范围可能损坏内部。
| 阀体设计条件 | ASME (ANSI) 300 |
|---|---|
| PMA最大允许压力 | 50 bar g 50°C |
| TMA最高允许温度 | 400°C @ 35 bar g |
| 最低允许温度 | -60°C |
| PMO最高工作温度 | 32 bar g 287°C |
| TMO最高工作温度 | 287°C @ 32 bar g |
| 最低工作温度 | 0°C |
| 设计最大冷态水压试验压力 | 75 bar g |
材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀帽 | DIN 17243 C22.8 (W/S 1.0460)、ASTM A105N |
| 2 | 液囊 | 不锈钢 |
| 3 | 阀座 | 不锈钢（BS 970 431 S29） |
| 5 | 过滤网 | 不锈钢（AISI 304） |
| 7 | 阀帽垫片 | 不锈钢加强型片状石墨 |
| 8 | 阀体 | 1.0619+N、ASTM A216 WCB |
| 9 | 阀帽螺栓 | 不锈钢(M10 x 30，A2-70) |
| 10 | 过滤器盖 | DIN 17243 C22.8 (W/S 1.0460)、ASTM A105N |
| 11 | 过滤器盖垫片 | 不锈钢（BS 1449 304 S16） |
| 17 | 弹簧 | 不锈钢 |
| 18 | 隔板 | 不锈钢 |
重量
| 型号 | DN15重量(kg) | DN20重量(kg) | DN25重量(kg) |
|---|---|---|---|
| BPC32F | 2.9 | 3.5 | 4.1 |
| BPC32YF | 3.1 | 3.7 | 4.4 |
排量
提供了不同压差下的热水和冷水排量数据。
安全信息、安装和维修
当冷凝水排放到具有背压的冷凝水回收管线时，建议在疏水阀后安装止回阀；当冷凝水排向大气环境时，建议安装消音器；为便于维护，建议在疏水阀上下游安装截止阀。详细信息可参考(IM-P005-02)。
处理
本产品可再循环利用，处理得当不会产生环境危险。
订购说明
示例：1 - DN15 BPC32F EN1092PN40 ‘STD’ 12°C
