描述

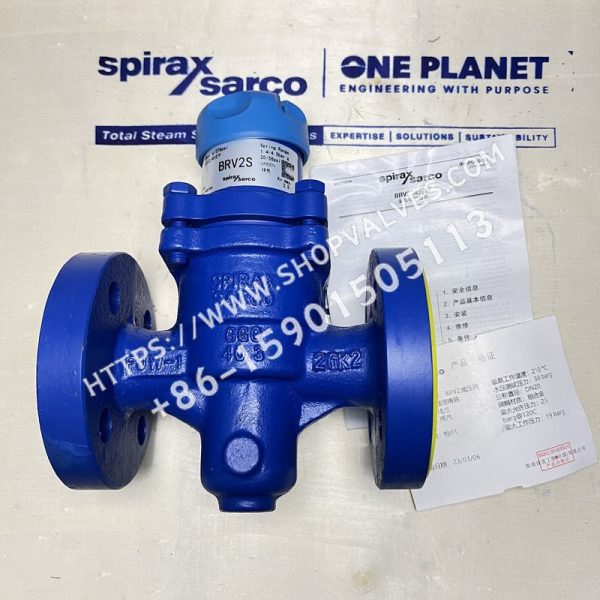

斯派莎克Spirax Sarco BRV2S和BRV2B球墨铸铁减压阀为直接作用式减压阀，适用于蒸汽或压缩空气之类的气体，球墨铸铁阀体，可提供法兰和螺纹连接。BRV2S带不锈钢波纹管，BRV2B带磷青铜波纹管，还有可选带外感应管的BRV2SP和BRV2BP型号。下游有三种设定压力范围，通过标志牌颜色区分。
可供型号
| 型号 | SKU |
|---|---|
| DN15 BRV2S GREY (0.14 - 1.7 bar g) | 0457393 |
| DN15 BRV2S GREEN (1.40 - 4.0 bar) | 0457493 |
| DN15 BRV2S ORG (3.50 - 8.6 bar g) | 0457593 |
| DN20 BRV2S GREY (0.14 - 1.7 bar g) | 0458393 |
| DN20 BRV2S GREEN (1.40 - 4.0 bar) | 0458493 |
| DN20 BRV2S ORG (3.50 - 8.6 bar g) | 0458593 |
| DN25 BRV2S GREY (0.14 - 1.7 bar g) | 0459393 |
| DN25 BRV2S GREEN (1.40 - 4.0 bar) | 0459493 |
| DN25 BRV2S ORG (3.50 - 8.6 bar g) | 0459593 |
下游控制压力范围
| 颜色 | 压力范围 |
|---|---|
| 灰色 | 0.14 - 1.7 bar g |
| 绿色 | 1.40 - 4.0 bar g |
| 橙色 | 3.50 - 8.6 bar g |
注：当设定压力范围有重叠时，选用低范围弹簧控制效果更佳。产品完全符合欧洲压力设备指令97 / 23 / EC，根据需要带CE标识，标准产品带制造商典型测试证书，需在下单时注明所需证书及测试要求。
口径和管道连接
-
½”, ¾” 和1”：螺纹连接BSP (BS 21 Rp)或NPT
-
DN15, DN20和DN25：法兰EN 1092 PN25
压力/温度限制
| 项目 | 参数 |
|---|---|
| 阀体设计条件 | PN25 |
| PMA最大允许压力 | 25 bar g @ 120 °C |
| TMA最大允许温度 | 210 °C @ 19 bar g |
| 最低允许温度 | -10 °C |
| PMO饱和蒸汽下最大工作压力 | 19 bar g @ 210 °C |
| TMO最大工作温度 | 210 °C @ 19 bar g |
| 最小工作温度 | 0 °C（低于此温度，请咨询斯派莎克公司） |
| 最大下游设定压力 | 8.6 bar g |
| 最大压差 | 19 bar |
| 推荐最大减压比 (最大流量下) | 10 : 1 |
| 设计最大冷态水压试验压力 | 38 bar g（内部组件安装后，测试压力不允许超过19 bar g） |

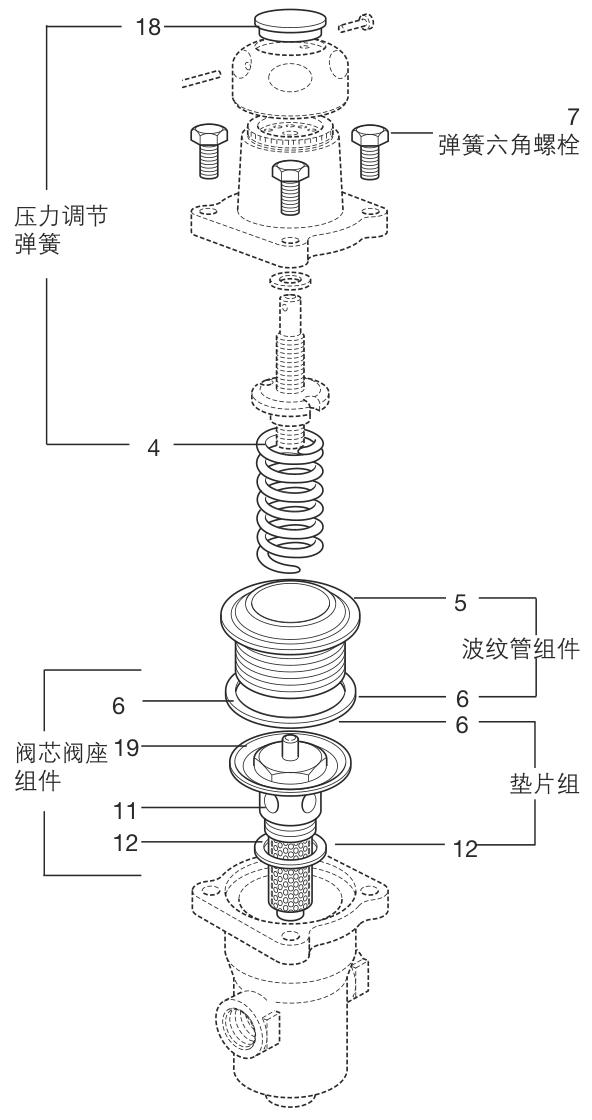

材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 弹簧室 | 铝 - 环氧树脂涂层LM24 |
| 2 | 调节手轮 | 聚丙烯 |
| 3 | 上弹簧板 | 铸铁DIN 1691 GG 20 |
| 4 | 压力调节弹簧 | 硅铬BS 2803 685 A55、弹簧钢、不锈钢316T/316L |
| 6 | 波纹管组垫圈 | 不锈钢加强层状石墨 |
| 7 | 弹簧室螺栓 (M8 × 25mm) | 镀锌钢BS 3692 Gr. 8.8 |
| 8 | 阀体 | 球墨铸铁DIN 1693 GGG 40.3 |
| 9 | 锥形垫圈 | 不锈钢ASTM A276 316L |
| 10 | 顶杆 | 不锈钢ASTM A276 316L |
| 11 | 阀座 | 不锈钢BS 970 431 S29 |
| 12 | 阀座垫圈 | 不锈钢BS 1449 316 S11 |
| 13 | 阀芯 | 不锈钢AISI 420 |
| 14 | 阀芯回复弹簧 | 不锈钢BS 20056 316 S42 |
| 15 | 过滤网 | 不锈钢BS 1449 316 SH |
| 16 | 堵头 | 不锈钢BS 970 431 S29 |
| 17 | 压紧安装组件 | 黄铜 |
| 18 | 弹簧范围颜色标志牌 | 聚丙烯 |
| 19 | 隔板 | 不锈钢316L |
| 20 | 销子 | 镀铜低碳钢 |
注：项目10、11、13、14、15和19是一个组件中的零件。
流量用于安全阀选型
全开流量用于安全阀选型，Kvs值：DN15为1.5，DN20为2.5，DN25为3.0。
转换公式：
-
Cv (US) = Kv x 1.156
-
Cv (UK) = Kv x 0.963
重量
| 口径 | 螺纹连接重量(kg) | 法兰连接重量(kg) |
|---|---|---|
| DN15 - ½” | 1.60 | 3.90 |
| DN20 - ¾” | 1.70 | 4.25 |
| DN25 - 1” | 1.95 | 4.65 |
安装说明
请按阀体上的箭头流向，将减压阀安装在水平管道上。BRV2SP/BRV2BP使用外部感应管时，移走堵头(16)，装上6mm O/D压紧安装件(17)，6mm感应管另一头应安装在阀下游至少1m远的管道上。
订购说明
根据可供备件表描述进行订购，并说明减压阀的口径、型号和压力范围。例如：用于DN15 BRV2减压阀的调节弹簧，压力范围3.5 - 8.6bar g(橙色)；1 - DN15 BRV2S减压阀，球墨铸铁阀体，法兰连接EN1092 PN25，不锈钢波纹管，装有橙色弹簧(3.5 - 8.6 bar g)。
详细安全信息、安装和维修内容见随产品提供的安装维修指南(IM-P045-10)。
