斯派莎克Spirax Sarco BTD52L热动力型蒸汽疏水阀，采用316L不锈钢材质，适用于洁净蒸汽系统的蒸汽主管疏水。

标准与证书

本产品完全符合欧洲压力设备指令2014/68/EU，可提供证书EN 10204 3.1（如需证书请在订购时注明）。

口径和管道连接

• ¼”、3/8”、½” BSP或NPT螺纹连接。

• ½”外径×16 swg (0.065”)壁厚管端连接。

• DIN 11850(series1)管端：12mm外径×1.0mm壁厚(DN 10)、18mm外径×1.0mm壁厚(DN 15)。

• ISO 1127(series1)管端：17.2mm外径×1.6mm壁厚(DN 10)、21.3mm外径×1.6mm壁厚(DN 15)。

• ½”卫生卡箍式连接(DN15)。

可选项

隔热罩可保护疏水阀不受风雨、低温等恶劣天气情况造成的过度散热。

压力/温度限制

项目	详情
阀体设计条件	PN16
PMA最大允许压力	16 bar g @ 50 °C
TMA最高允许温度	450 °C @ 8 bar g
最低允许温度	0 °C
PMO饱和蒸汽下最大工作压力	10 bar g @ 220 °C
TMO最高工作温度	450 °C @ 8 bar g
最低工作温度	0 °C（更低工作温度，请咨询斯派莎克公司）
PMOB	最大工作背压不超过上游压力的80%
最小工作压差	0.25 bar g
设计最大冷态水压试验压力	24 bar g

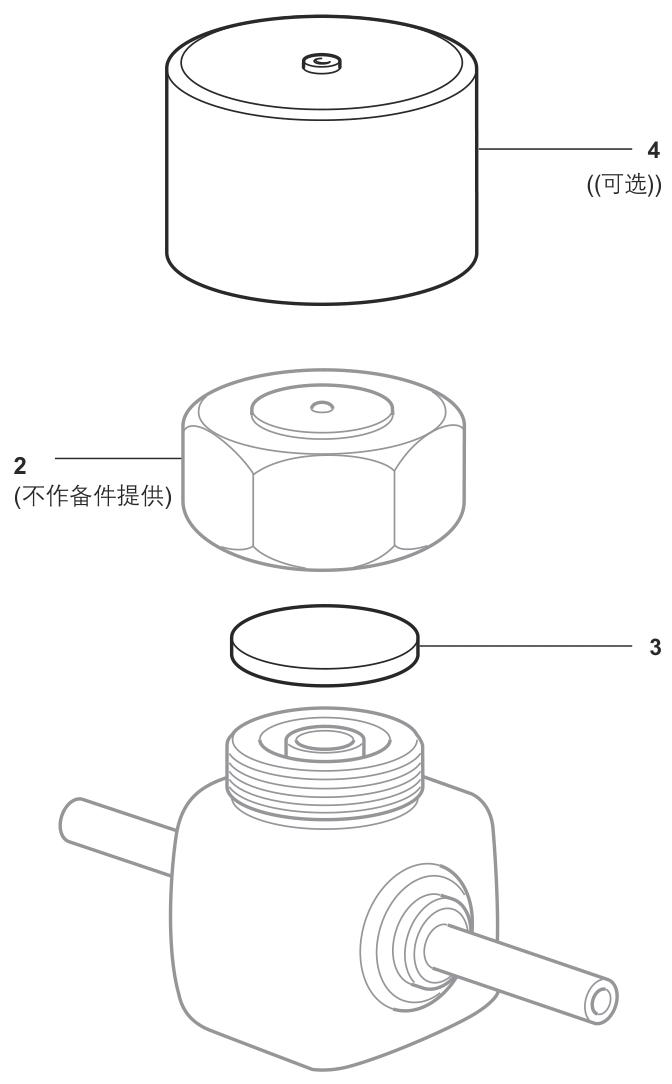

材质

序号	部件	材质
1	阀体	奥氏体不锈钢AISI 316L
2	阀帽	奥氏体不锈钢AISI 316L
3	碟片	奥氏体不锈钢AISI 316L
4	隔离罩(可选件)	铝

重量

口径	卫生卡箍/BSP或NPT	管端
所有口径	0.45kg	0.55kg

排量

排量图表：（此处省略图表，原文有对应图表展示不同压差下的冷凝水量）

安全信息、安装和维修

详细信息请参考随产品提供的安装维修指南(IM-P181-03)。最好水平安装，并在疏水阀前留有一段下降管。冰冻或无法水平安装的场合，BTD52L也可以垂直安装，但可能会影响其使用寿命。在疏水阀的前后应装有截止阀以便于维护和替换。如疏水阀排放到闭式回收系统中，在其下游应装有止回阀，防止流体回流。

处理

本产品可循环使用，处理得当不会引起环境问题。

订购说明

举例：1-斯派莎克BTD52L热动力型蒸汽疏水阀，316L不锈钢阀体，管端连接17.2mm外径×1.6mm壁厚(ISO 1127,系列1)。

备件

可供备件：碟片、隔热罩。

订购备件：请按上述说明订购备件，并标明疏水阀的型号和口径。例：1-碟片组件，用于斯派莎克BTD52L ½” BSP热动力型蒸汽疏水阀。
