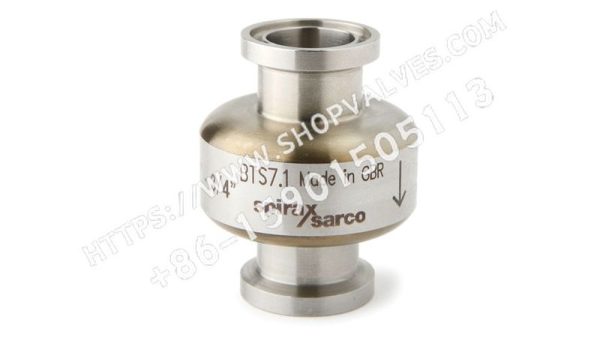

斯派莎克Spirax Sarco BTS7.1不锈钢材质洁净蒸汽疏水阀为全密封式热静力蒸汽疏水阀，用于洁净蒸汽疏水，可用于消毒器、过程容器和CIP/SIP系统。阀体由316L不锈钢制成，在接近饱和蒸汽温度下疏水，BTS7.1内部抛光0.5Ra，外表面抛光0.75Ra，疏水阀单独包装，配有保护盖并密封在塑胶袋里。

其它选项

• 固定排放孔，用于故障时开启。

• 标准：本产品符合ASME BPE，符合欧洲压力设备指令97/23/EC，所有与介质接触的部件材质均符合FDA/3-A要求。

证书

本产品阀体材质可提供EN1024 3.1证书，注：如需提供证书，请在订购时注明。

口径和管道连接

½”、¾”卫生卡箍连接。

工作范围

• 阀体设计压力：PN7

• PMA最大允许压力：7 bar g @ 170°C

• TMA最高允许温度：°C @ 7 bar g（文档未明确具体数值）

• 最低允许温度：°C（文档未明确具体数值）

• PMO饱和蒸汽下最大工作压力：7 bar g @ 170°C

• TMO最大工作温度：°C @ 7 bar g（文档未明确具体数值）

• 最低工作温度：°C（文档未明确具体数值）

• 设计最大冷态水试验压力：10.5 bar g

排量

图表展示了不同压差下的冷水排量和热水排量。

重量

口径	重量（kg，近似）
½”	0.15
¾”	0.15

安全信息、安装和维修

详细信息请参考随产品提供的安装维修指南(IM-P180-05)。安装提示：BTS7.1设计安装于垂直管道上，流向向下以确保冷凝水排放，不要将热静力元件暴露在过热蒸汽中，否则会导致损坏，疏水阀前后应安装合适的截止阀，以保证维护和更换的安全。

订购说明

例：3/4”BTS7.1带自排放功能，压力等级7barg。

备件

BTS7.1无备件。
