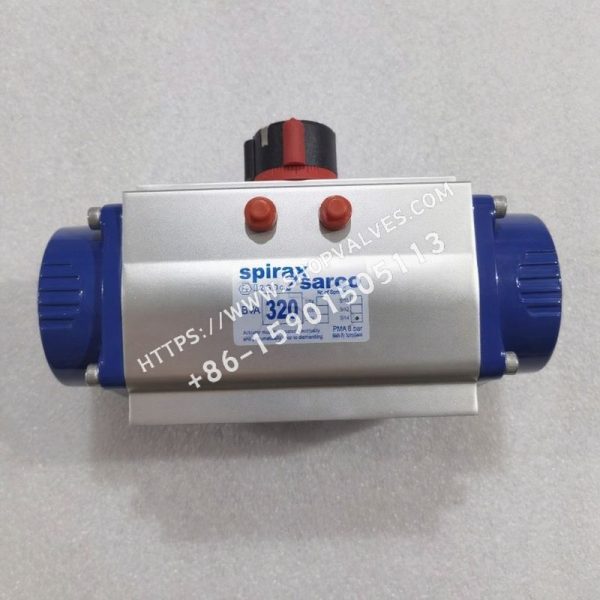

斯派莎克Spirax Sarco BVA300系列气动执行器用于驱动斯派莎克球阀，适用于各种广泛的工业应用。该系列执行器具有双向行程限制，可实现90º±5º的转动，新的BVL-X连接件带有加长阀杆。其气动驱动的球阀涵盖三段式、二段式和一段式球阀多种型号。

技术数据

• 最大压力：8 bar g

• 最小压力：3 bar g

• 操作压力范围(标准)：3, 4, 5或6 bar g

• 操作温度范围：-30°C - 100°C（可提供其它操作温度范围的型号）

• 工作介质：压缩空气(干净、干燥)、非腐蚀性气体、旋转90 ±5°轻质油(必须同“O”型圈材质兼容)，“A”孔加压逆时针旋转

附加选项

• 限位开关盒：可提供一系列限位开关盒用以指示球阀位置，开关点可设定在执行器整个行程中的任一点。标准开关盒的防护等级为IP67。具体型号有LSB31（接触开关 (2 x SPDT)）、LSB71（接触开关 (2 x SPDT) 隔爆Exd IIC T6）、LSB32（10 - 30 Vdc 3线制接近传感器 (NPN)）、LSB72（10 - 30 Vdc 3线制接近传感器 (NPN) 隔爆Exd IIC T6）、LSB33（8 Vdc 2线制接近传感器）、LSB73（8 Vdc 2线制接近传感器 隔爆Exd IIC T6）、LSB34（5 - 60 Vdc 2线制接近传感器）、LSB74（5 - 60 Vdc 2线制接近传感器 隔爆Exd IIC T6）。

• 电磁阀：可提供Namur电磁阀用于BVA执行器，封装等级IP65，用以控制进入执行器的压缩空气或非腐蚀性气体，可提供防爆型的电磁阀。电磁阀线圈电压分3/2 NAMUR用于单作用执行器（220VAC、110VAC、24VAC/dc）和5/2 NAMUR用于双作用执行器（220VAC、110VAC、24VAC/dc ）。

材质

序号	部件	材质
1	阀体	阳极硬化铝
3	小齿轮（第3页的备件图中清楚显示）	镀镍碳钢
4	端盖	环氧树脂铝
20	螺栓	不锈钢
21	指示盖	聚酰胺尼龙

BVL_X连接组件材质

阀杆适配器、框架执行器的安装螺丝材质为AISI 304不锈钢。

重量 (近似)

型号	单作用(kg)	双作用(kg)
BVA310	1.6	1.4
BVA315	2.3	2.1
BVA320	3.7	3.0
BVA325	4.8	3.8
BVA330	7.3	5.6
BVA335	10.8	8.5
BVA340	15.4	11.2
BVA345	22.2	16.9
BVA350	34.3	25.8
BVA355	46.0	32.5
BVA357	66.0	49.1
BVA360	99.9	69.6
BVA365	183.0	129.4

可供型号

• 双作用：310D、315D、320D、325D、330D、335D、340D、345D、350D、355D、360D、365D

• 单作用 (弹簧复位式)：310S、315S、320S、325S、330S、335S、340S、345S、350S、355S、360S、365S

选型表

选型表（第4 - 12页）用于为相关的斯派莎克球阀选择正确的气动执行器，对于没有在表中出现的阀门，请联系斯派莎克。具体包含用于三段式球阀、二段式球阀、一体式球阀等不同类型球阀的选型，根据球阀型号、公称直径（DN）、执行器工作压力的不同匹配相应的BVA执行器型号及BVL连接件型号。

如何订购

订购前必须参考选型表（第4 - 11页）。

订购示例：1个Spirax Sarco BVA320S/8执行器、1个MV13 24 Vac电磁阀、1套BVL303X连接件、1个LSB72限位开关盒。

注：气动球阀出厂时已按照应用情况组装完毕。

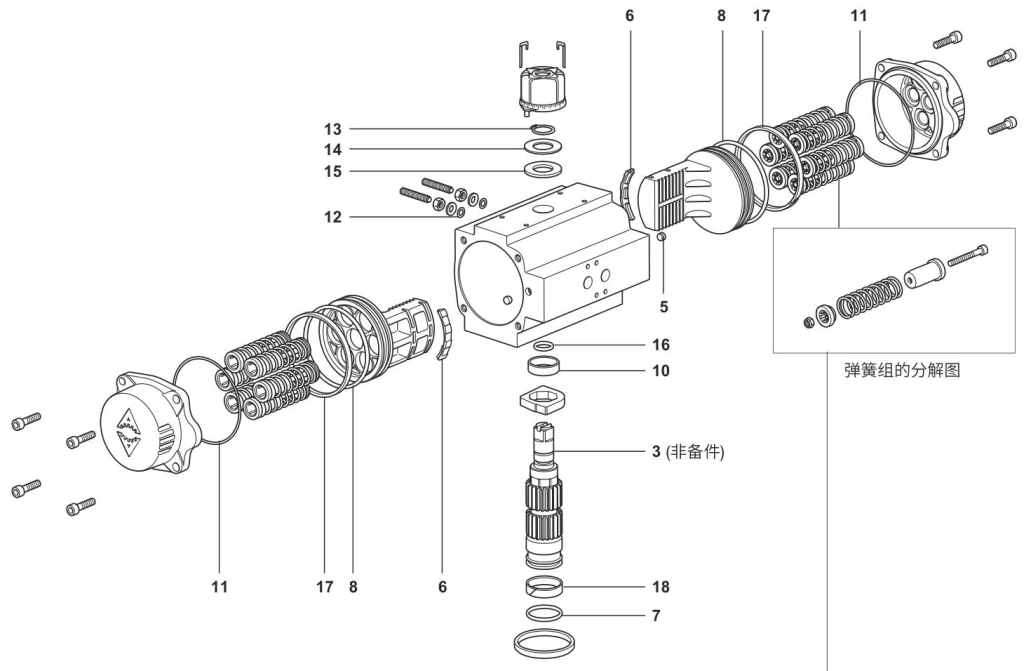

备件

可供备件包括型环组件（可供NBR、Viton或硅）、小齿轮垫圈及其他部件（具体编号：5,6,10,17,18 ）。以上所有提及的备件作为统一的备件包提供。

通常使用”可供备件”栏中的描述来订购备件，并注明气动执行器的型号。

例：用于Spirax Sarco BVA 320S/08气动执行器的维修组件(带NBR”O”形环)。

根据供气压力的不同，BVA执行器具有不同的弹簧配置，详细信息见IM-P372-24。
