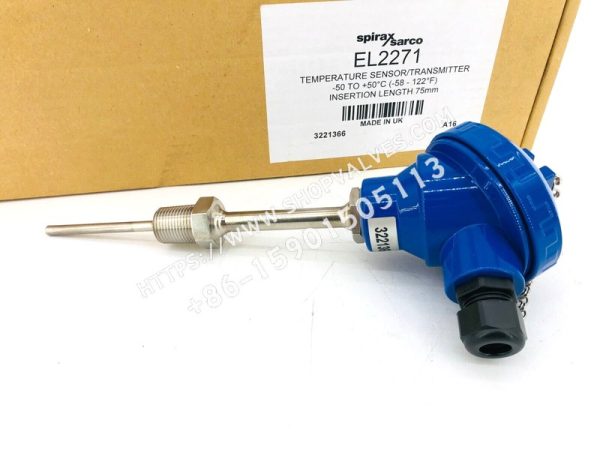

斯派莎克Spirax Sarco EL2270和EL2271温度感应器，其中EL2270为PT100铂电阻温度感应器，用于一般工业应用，是三线制RTD，符合EN60751: Class A(A级)标准，可与带三线制PT100输入的温度指示器或控制器相连，针对特定应用，有插入深度40mm的快速型和插入长度39mm、¼”BSP螺纹连接的小型感应器。EL2271是PT100传感器和变送器的组合，感应元件三线制且符合EN60751: Class A(A级)标准，变送器4 - 20mA输出，符合ATEX 1G EExia IIC/IIB T4/T5/T6，可在-50℃到500℃现场校正，4 - 20mA输出能与有相应输入的设备相连，也可提供3点校正系列变送器。

可供型号

型号	SKU
EL2270 PT100 25MM	3221260
EL2270 PT100 50MM	3221261
EL2270 PT100 75MM	3221262
EL2270 PT100 125MM	3221263
EL2270 75MM KIT	322K1262
EL2270 125MM KIT	322K1263
EL2271 100 - 250 °C 50MM	3221365
EL2271 100 - 250 °C 75MM	3221368
EL2271 100 - 250 °C 125MM	3221391
EL2271 75MM KIT 100 - 250 °C	322K1368
EL2271 125MM KIT 100 - 250 °C	322K1391
EL2270\1 pocket 50 MM	3221294
EL2270\1 pocket 75 MM	3221295
EL2270\1 pocket 125MM	3221292

保护套

提供三种类型保护套：

• 薄壁保护套，½”NPT螺纹连接；

• 锥孔保护套，½”NPT螺纹连接；

• 卫生型保护套，符合3A卫生标准，1½”卫生卡箍连接 (ASME BPE)，电解抛光至0.4μm（可按需提供证明）。小型的EL2270无保护套，保护套材质为316不锈钢，最高温度500°C，应根据感应器插入长度‘D’选择，保护套尺寸“F”比感应器尺寸“D”短，225mm和725mm感应器的保护套仅用于非流动场所。

技术参数

产品	EL2270（可按需提供快速反应型）	EL2271
外壳	KNE - 铝合金 - 树脂涂层	KNE - aluminium alloy - epoxy coated
感应探头	316 stainless steel	316 不锈钢
接口	½” NPT	½” NPT
电线接口	M20带电缆压盖符合BS 4568，第1章	M20带电缆压盖符合BS 4568，第1章
密封等级	IP65	IP65
环境温度（最低）	-50 °C	-50 °C
环境温度（最高）	+70 °C	+85 °C

电子参数

产品	EL2270	EL2271
温度范围	-50 °C - +500 °C	-50 °C - +500 °C
输出	Pt100符合EN 60751: Class A	回路供电4 - 20 mA
感应器故障输出	-	通常23 mA
电源	-	10 - 30 Vdc
最大回路电阻	-	24 Vdc时636 ，30 Vdc时909 
回路电流最大值( +､ - 接线)	-	Uo = 30 Vdc，Io = 120 mA，Pi = 800 mW，Ci = 6.2 μF，Li = 110 μH
感应器电路最大值(接线13)	-	Uo = 6.4 Vdc，Io = 42.6 mA，Po = 37.1 mW；Group II B: Co = 500 μF，Lo = 50 mH；Group II C: Co = 20 μF，Lo = 10 mH
EMC辐射	-	EMC指令89 / 336 / EEC，EN 61326:1997 / A1，1998 / A2.2001

压力/温度限制

温度感应器可用于制程温度在一定范围内的应用，在高温高压场合需增加保护套。对空气和蒸汽应用，流体流速应小于45m/s；对液体应用，建议流速为5m/s（700mm和200mm仅用于非流动场合）。增加保护套前后，产品有不同的压力和温度限制范围，存在不能使用的区域。
