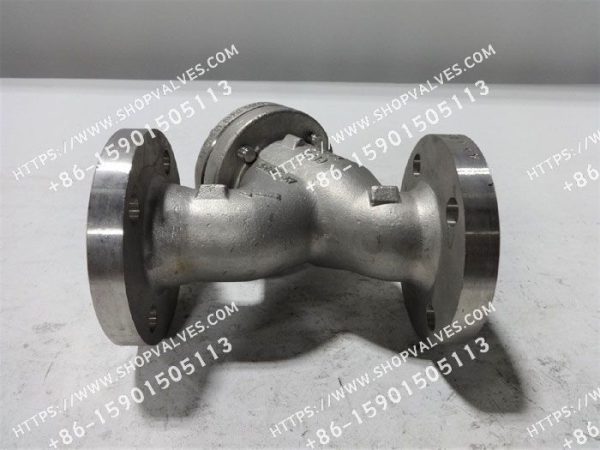

斯派莎克Spirax Sarco Fig36奥氏体不锈钢过滤器，为整体法兰、Y形过滤器。标准不锈钢过滤网：DIN15-DN80孔径为0.8mm，DIN100-DN200孔径为1.6mm。另有其他孔径、目数及蒙乃尔过滤网可选。根据需求，过滤器阀帽可钻螺纹孔连接排污或排放阀。

标准

该产品完全符合欧洲压力设备指令97/23/EC，如需可标带标志。

证书

可提供材质证书EN 10204 3.1，订购时注明需求即可。

可选件

• 过滤网

不锈钢过滤网：孔径有1.6mm(DN15-DN80)、3.0mm(DN15-DN200)；目数有40、100、200。

• 蒙乃尔过滤网：孔径有0.8mm(DN15-DN80)、1.6mm(DN15-DN200)、3.0mm(DN15-DN200)；目数为100。

• 排污阀或排放阀连接 阀盖上可钻不同大小螺纹孔安装排污或排放阀，对应关系如下：

过滤器口径	排污阀	排放阀
DN15	¼”	¼”
DN20和DN25	½”	½”
DN32和DN40	1”	¾”
DN50和DN125	1¼”	¾”
DN150和DN200	2”	¾”

工作范围

阀体设计	ANSI 300 (PN50)
PMA最大允许压力	41 bar g @ 38 ℃
TMA最高允许温度	450 ℃ @ 21 bar g
最低允许温度	-29 ℃
PMO最大工作压力	ANSI 150 16 bar g PN40 38 bar g ANSI 300 41 bar g
TMO最高工作温度	450 ℃ @ 21 bar g
最低工作温度	-29 ℃
设计最大冷态水压试验压力	76 bar g
注	更低工作温度请咨询斯派莎克

口径和管道连接

口径有DN15、20、25、32、40、50、65、80、100、125、150和200。

法兰标准：

• EN1092 PN16、25和PN40 (DN15-DN50)；

• EN1092 PN25和PN40 (DN65-DN150)；

• EN1092 PN40 (DN200)；

• ANSI 150和ANSI 300(所有口径)； 如需可提供JIS/KS法兰。

材质

序号	部件	材质
1	阀体	奥氏体不锈钢 ASTM A351 CF3M
2	阀盖	DN15-DN50：奥氏体不锈钢 ASTM A182F316L DN65-DN200：奥氏体不锈钢 ASTM A351 CF3M
3	垫片	加强片状石墨
4	过滤网	奥氏体不锈钢 ASTM A240 316L
5	螺栓	奥氏体不锈钢 ISO 3506 A2-70

Kv值

转换公式：c (UK) = Kv x 0.963 ；Cv (US) = Kv x 1.156

口径	DN15	DN20	DN25	DN32 DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200
孔径0.8、1.6和3mm	5	8	13	22	29	46	72	103	155	237	340
目数40和100	5	8	13	22	29	46	72	103	155	237	340
目数200	4	6	10	17	23	37	58	83	124	186	268

重量（近似）

口径	重量(kg)
DN15	2.5
DN20	4.5
DN25	5.0
DN32	10.0
DN40	12.0
DN50	16.5
DN65	23.0
DN80	35.6
DN100	38.5
DN125	76.0
DN150	109.0
DN200	144.0

安全信息、安装和维护

详细信息请参考随产品提供的安装和维修指南 (IM-S60-18)。

• 安装提示：过滤器应按壳体上流动方向水平安装。用于蒸汽或气体水平管道时，过滤器阀体应保持水平面；在液体系统中，阀体应为垂直向下位置。为方便维修和更换，过滤器上下游应安装合适截止阀。

• 维修提示：遵守安全操作规程，过滤器可直接在管道上维修。维修时，建议使用新的垫片和备件。

• 警告：过滤器盖的垫片中有一个薄的不锈钢支撑环，小心取放。

• 处置：本产品可循环使用，处置得当不会对环境造成危害。

订购

示例：1-斯派莎克DN 32 Fig 36过滤器，BS 4504 PN 40法兰连接，0.8mm孔径不锈钢滤网。
