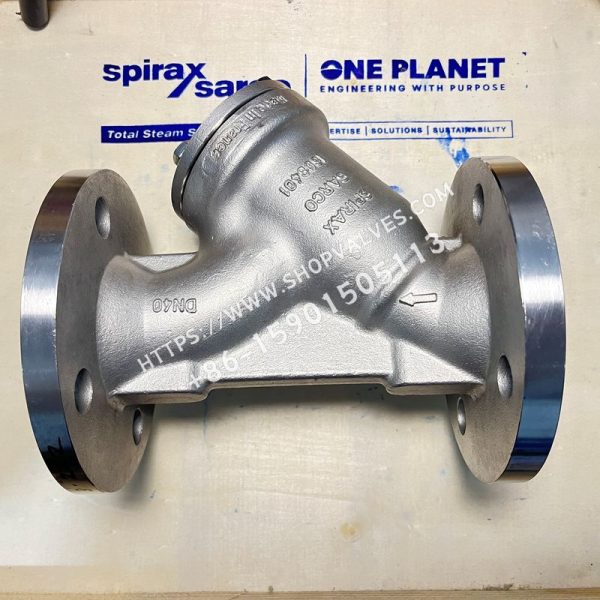

斯派莎克 Spirax Sarco Fig 3616 奥氏体不锈钢过滤器

1 / 2

描述

斯派莎克Spirax Sarco Fig3616 奥氏体不锈钢过滤器 - DIN材质，是一款Y形过滤器，采用奥氏体不锈钢材质，整体法兰，法兰连接的阀盖。标准不锈钢过滤网：DN15至DN80为0.8mm孔径，DN100至DN200为1.6mm孔径。其它孔径和目数及蒙乃尔过滤网可供选择。根据需要，过滤器的阀盖上可钻螺纹孔连接排污阀或排放阀。如需要，阀体上也可钻压力接口螺纹孔。

口径和管道连接

DN15、20、25、32、40、50、65、80、100、125、150、200，标准法兰BS4504 PN 16。

排污阀或排放阀和压力连接

阀盖上可钻螺纹孔安装排污或排放阀。阀体上也可钻螺纹以便连接压力表。

限制条件

连接尺寸如下：

过滤器口径	排污阀	排放阀	压力接口
DN15 和 20	3 / 8 ”	3 / 8 ”	¼”
DN25 和 32	½”	½”	¼”
DN40 和 80	¾”	¾”	¼”
DN100 和 200	1”	1”	¼”

阀体设计条件	PN16
PMA- 最大允许压力	15 bar g
TMA- 最高设计温度	300 ℃
最低工作温度	-10 ℃
最大冷态测试水压	24 bar g

工作范围

本产品存在不可用区域，其工作范围受温度和压力限制，在饱和蒸汽曲线相关的温度（℃）和压力（bar g）范围内有特定要求，具体可参考温度范围0 - 300℃、压力范围0 - 16bar g的对应区间。

材质

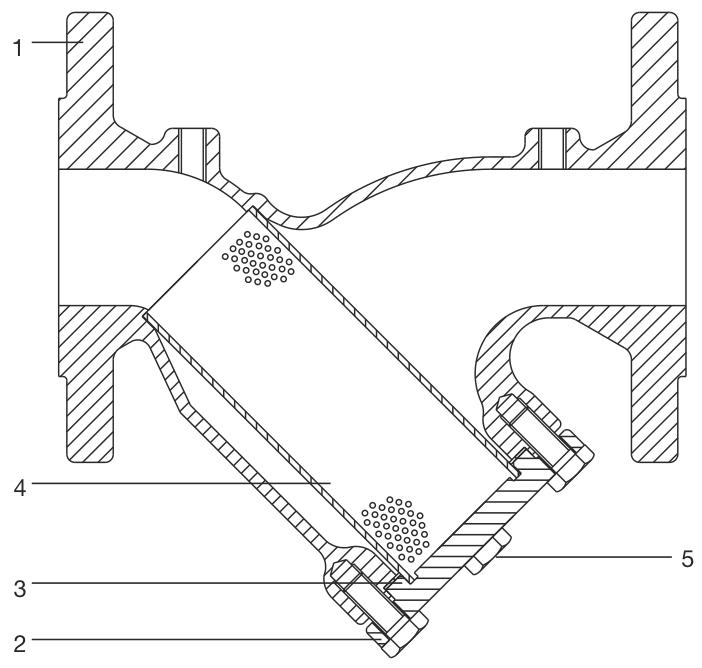

序号	部件	材质
1	阀体	奥氏体不锈钢 EN10213 pt 4 1.4408
2	阀盖	奥氏体不锈钢 EN10088 pt 3 1.4401
3	垫片	增强型片状石墨
4	过滤网	奥氏体不锈钢 ASTM A240 316L
5	螺栓	奥氏体不锈钢 EN ISO 3506 A2-70

证书

可提供阀体和阀盖的材质标准证书EN 10204 3.1.B。在订购时应说明需这些证书。

(K_{v}) 值

口径	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200
孔径 0.8、1.6 和 3 mm	5	8	13	22	29	46	72	103	155	237	340	588
目数 40 和 100	5	8	13	22	29	46	72	103	155	237	340	588
目数 200	4	6	10	17	23	37	58	83	124	186	268	464

换算公式：(C_{v}(UK)=K_{v} × 0.963)；(C_{v}(US)=K_{v} × 1.156)

重量（近似）

口径	重量
DN15	2.1 kg
DN20	2.9 kg
DN25	3.8 kg
DN32	6.6 kg
DN40	9.0 kg
DN50	10.5 kg
DN65	17.5 kg
DN80	20.0 kg
DN100	24.0 kg
DN125	38.0 kg
DN150	50.5 kg
DN200	88.0 kg

安全信息

详细信息请参考随产品一起提供的安装和维修指南(IM-S60-18)。

压力：过滤器维护前，应考虑管路中是否有压力。因此，维修前应确保已切断压力并安全通向大气。这可通过安装斯派莎克泄压阀DV实现（详见相关产品资料）。即使压力表读数为零也不要认为系统已被泄压。
温度：管道截止后应留有一定的时间，使温度降至环境温度以防止烫伤。同时应穿防护服（包括安全眼镜）。
注意：过滤器盖的垫片中有一个薄的不锈钢支撑环，请小心取放。

安装

详细信息请参考随产品提供的安装和维修指南(IM-S60-18)。过滤器应按壳体上的流动方向水平安装，应用于蒸汽或气体的水平管道上时，过滤器阀体应保持水平面，而在液体系统中，阀体应为垂直向下位置。为方便维修和更换，过滤器上下游应安装合适的截止阀。安装前取出所有的保护件，缓慢打开截止阀直至达到正常工况并检查是否泄漏。
