描述

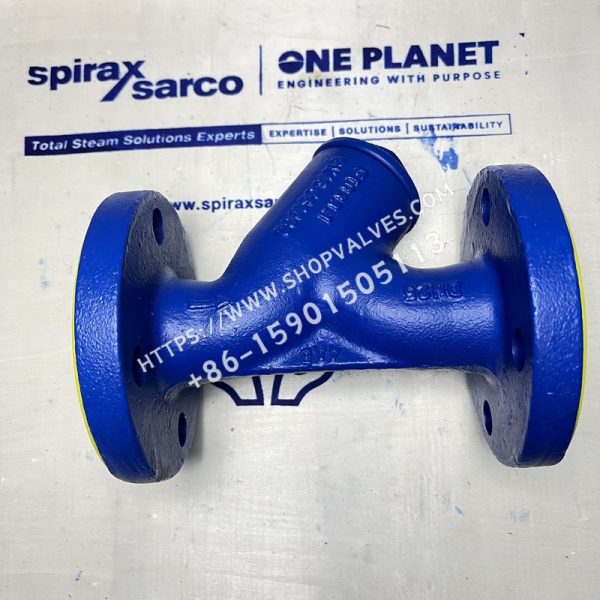

斯派莎克Spirax Sarco的这款产品为Y形过滤器，采用球墨铸铁材质，法兰连接。标准不锈钢过滤网孔径根据口径不同有所区分，DN15至DN80为0.8mm孔径，DN100至DN200为1.6mm孔径，还有其它孔径、目数及Monel合金过滤网可供选择。过滤器阀帽上可钻螺纹孔连接排污阀或排放阀。
可供型号
| 型号 | SKU |
|---|---|
| FIG33.1 DN15 PN16 0.8mm | 1666592 |
| FIG33.1 DN15 PN16 100MESH | 1666593 |
| FIG33.1 DN20 PN16 0.8mm | 1666692 |
| FIG33.1 DN20 PN16 100MESH | 1666693 |
| FIG33.1 DN25 PN16 0.8mm | 1666792 |
| FIG33.1 DN25 PN16 100MESH | 1666793 |
| FIG33.1 DN32 PN16 0.8mm | 1666892 |
| FIG33.1 DN32 PN16 100MESH | 1666893 |
| FIG33.1 DN40 PN16 0.8mm | 1666992 |
| FIG33.1 DN40 PN16 100MESH | 1666993 |
| FIG33.1 DN50 PN16 0.8mm | 1667092 |
| FIG33.1 DN50 PN16 100MESH | 1667093 |
| FIG33.1 DN65 PN16 0.8mm | 1667192 |
| FIG33.1 DN65 PN16 100MESH | 1667193 |
| FIG33.1 DN80 PN16 0.8mm | 1667292 |
| FIG33.1 DN80 PN16 100MESH | 1667293 |
| FIG33.1 DN100 PN16 1.6mm | 1667392 |
| FIG33.1 DN100 PN16 100MESH | 1667393 |
| FIG33.1 DN125 PN16 1.6mm | 1667492 |
| FIG33.1 DN125 PN16 100MESH | 1667493 |
| FIG33.1 DN150 PN16 1.6mm | 1667592 |
| FIG33.1 DN150 PN16 100MESH | 1667593 |
| FIG33.1 DN200 PN16 1.6mm | 1667692 |
| FIG33.1 DN200 PN16 100MESH | 1667693 |
标准
本产品完全符合欧洲压力设备指令97/23/EC。
可选件
| 类型 | 详情 |
|---|---|
| 不锈钢过滤网 | 孔径：1.6mm (DN15 - DN80)、3mm (DN15 - DN200) |
| 目数：40, 100, 200 | |
| Monel合金过滤网 | 孔径：0.8mm (DN15 - DN80)、1.6mm (DN100 - DN200)、3mm (DN15 - DN200) |
| 目数：100 |
排污或排放阀接口
| 过滤器口径 | 排污阀 | 排放阀 |
|---|---|---|
| DN15 | ¼” | ¼” |
| DN20和DN25 | ½” | ½” |
| DN32和DN40 | 1” | ¾” |
| , DN65, DN80, DN100和DN125 | 1¼” | ¾” |
| DN150和DN200 | 2” | ¾” |
温度和压力限制
本产品有温度和压力使用范围限制，不能用于灰色区域，标准法兰为EN 1092 PN16。
口径和管道连接
口径包括DN15, DN20, DN25, DN32, DN40,
, DN65, DN80, DN100, DN125, DN150和DN200，采用标准法兰EN 1092 PN16连接。
材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀体 | 球墨铸铁EN - GJS - 400 - 15 |
| 2 | 阀帽 | 球墨铸铁EN - GJS - 400 - 15 |
| 3 | 阀帽垫片 | 加强型片状石墨 |
| 4 | 过滤网 | 奥氏体不锈钢ASTM A240 316L |
| 5 | 螺栓 | 碳钢BS 4169 Gr. 8.8 |
重量
| 口径 | 重量(kg) |
|---|---|
| DN15 | 1.8 |
| DN20 | 2.7 |
| DN25 | 3.4 |
| DN32 | 6.0 |
| DN40 | 10.9 |
| 7.2 | |
| DN65 | 21.7 |
| DN80 | 25.9 |
| DN100 | 37.0 |
| DN125 | 60.0 |
| DN150 | 81.0 |
| DN200 | 140.0 |
安全信息,安装和维修
详细请参考随产品一起提供的安装和维修指南(IM - S6018)。
-
安装：过滤器应按阀体上流向箭头所示安装在水平或流向向下的垂直管道上。应用于蒸汽或气体的水平管道上时，过滤器阀体应保持水平面位置，而在液体系统中阀体应为垂直向下位置。为方便维修和更换，过滤器上下游应安装合适的截止阀。
-
维护：如遵守安全操作规程，过滤器可以直接在管道上维修。
-
处理：本产品可循环使用，处置得当不会对环境造成危害。
订购
例：1 - 斯派莎克DN25 Fig 33过滤器，PN16法兰连接，不锈钢滤网孔径0.8mm。
备件
-
可供备件：过滤器滤网（标明材料、孔径尺寸或过滤器的尺寸和目数）、阀帽垫片。
-
订购备件：请按要求订购备件，并注明过滤器型号、口径及所需的过滤网孔径或目数。例：1 - 不锈钢过滤网，0.8mm孔径，用于DN65 Fig 33.1过滤器。
