描述

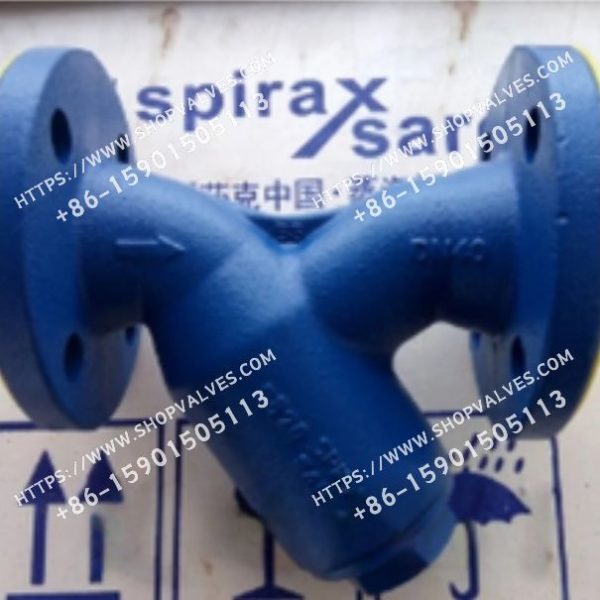

斯派莎克Spirax Sarco Fig34碳钢Y型过滤器，法兰连接，采用ASTM标准材质。标准不锈钢过滤网，DN15至DN80孔径为0.8mm，DN100至DN200孔径为1.6mm，另有其他孔径、目数及monel合金过滤网可选。过滤器阀帽上可按需钻螺纹孔连接排污或排放阀，也可提供低温碳钢过滤器。
标准
该产品完全符合欧洲压力设备指令97/23/EC，如需可标带标志。
证书
可提供材质证书EN 10204 2.2，也可按需提供阀体和阀帽材质证书EN 10204 3.1.B，订购时需注明。
口径和管道连接
口径有DN15、20、25、32、40、50、65、80、100、125、150和200；标准法兰连接为ANSI Class 150和300，JIS/KS 20。
可选件
- 过滤网：
不锈钢过滤网：孔径有1.6mm（DN15 - DN80）、3.0mm（DN15 - DN200），目数有40、100和200。
-
Monel合金过滤网：孔径有0.8mm（DN15 - DN80）、1.6mm（DN100 - DN200）、3.0mm（DN15 - DN200），目数有100。
-
排污阀或排放阀接口：
DN15：排污阀¼”，排放阀¼”。
-
DN20和DN25：排污阀½”，排放阀½”。
-
DN32和DN40：排污阀1”，排放阀¾”。
-
DN50和DN125：排污阀1¼”，排放阀¾”。
-
DN150和DN200：排污阀2”，排放阀¾” 。
工作范围
-
阀体设计条件：PN50/ANSI 300。
-
PMA最大允许压力：50 bar g@37.7 ℃。
-
TMA最高允许温度：398.8 ℃ @37.8 bar g。
-
最低允许温度： - 10 ℃。
-
PMO最大饱和蒸汽压力：50 bar g@37.7 ℃。
-
TMO最高工作温度：398.8 ℃ @34.8 bar g。
-
最低工作温度： - 10 ℃，更低工作温度请咨询斯派莎克。
-
设计最大冷态水压试验压力：78 bar g。
材质
-
阀体：碳钢，ASTM A216 WCB。
-
阀帽：DN15 - DN50为煅钢A 105N，DN65 - DN200为碳钢ASTM A216 WCB。
-
阀帽垫片：加强型片状石墨。
-
过滤网：不锈钢，ASTM A240 316L。
-
螺栓：不锈钢，ASTM A193 B7。
Kv值
| 口径 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 孔径0.8, 1.6和3 mm | 5 | 8 | 13 | 22 | 29 | 46 | 72 | 103 | 155 | 237 | 340 | 588 |
| 目数40和100 | 5 | 8 | 13 | 22 | 29 | 46 | 72 | 103 | 155 | 237 | 340 | 588 |
| 目数200 | 4 | 6 | 10 | 17 | 23 | 37 | 58 | 83 | 124 | 186 | 268 | 464 |
重量（近似）
| 口径 | 重量(kg) |
|---|---|
| DN15 | 2.1 |
| DN20 | 2.9 |
| DN25 | 3.8 |
| DN32 | 6.5 |
| DN40 | 9.0 |
| DN50 | 10.5 |
| DN65 | 17.5 |
| DN80 | 24.0 |
| DN100 | 30.0 |
| DN125 | 49.0 |
| DN150 | 68.0 |
| DN200 | 128.0 |
安全信息、安装和维护
详见随产品一起提供的安装与维修指南(IM-S60-18)。
安装提示
过滤器应按壳体上的流动方向水平安装，应用于蒸汽或气体的水平管道上时，过滤器阀体应保持水平面，而在液体系统中，阀体应为垂直向下位置。
警告
过滤器阀帽的垫片内有一层薄的支撑环，如果处理不当，可能会造成身体伤害。
处置
本产品可循环使用，处置得当不会对环境造成危害。
订购说明
例：1-斯派莎克DN 40 Fig 34过滤器，ANSI 300法兰连接，0.8mm孔径不锈钢滤网。
备件
-
过滤网（标明材质，孔径或目数及过滤器口径）。
-
阀帽垫片(3件套)。
订购备件
请按上表中描述订购备件，并注明过滤器型号、口径及所需的过滤网孔径或目数。例：1-斯派莎克DN50 ANSI 300 Fig 34过滤器的不锈钢过滤网，0.8mm孔径。
