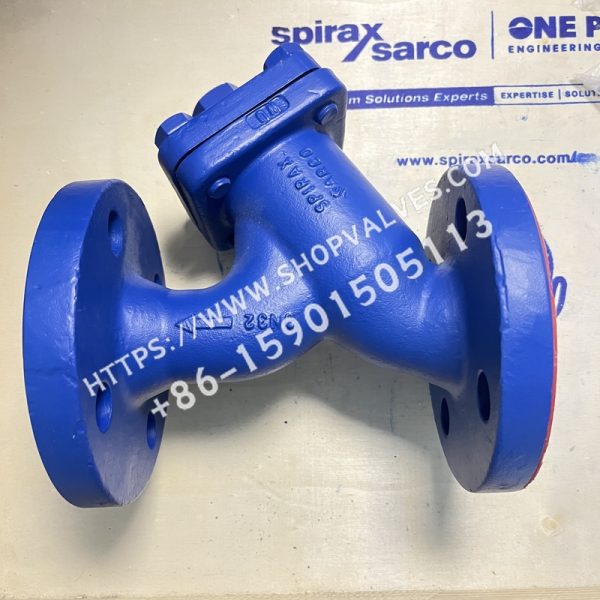

斯派莎克Spirax Sarco Fig34碳钢过滤器，为法兰连接的Y形过滤器，采用EN标准材质。标准不锈钢过滤网DN15至DN80孔径为0.8mm，DN100至DN200孔径为1.6mm ，还有其它孔径、目数及Monel合金过滤网可供选择。根据需求，过滤器阀帽上可钻螺纹孔连接排污或排放阀。也可提供低温碳钢过滤器。

标准

该产品完全符合欧洲压力设备指令97/23/EC，如需要可标带标志。

证书

可提供材质证书EN 10204 2.2，也可按需提供阀体和阀帽材质证书EN 10204 3.1.B，订购时需注明。

口径和管道连接

口径有DN15、20、25、32、40、50、65、80、100、125、150和200，采用标准法兰连接EN 1092 PN40。

可选件

• 过滤网

不锈钢过滤网：孔径有1.6mm（DN15 - DN80）、3.0mm（DN15 - DN200） ，目数有40、100和200。

• Monel合金过滤网：孔径有0.8mm（DN15 - DN80）、1.6mm（DN100 - DN200）、3.0mm（DN15 - DN200），目数为100。

• 排污阀或排放阀接口 阀帽上可钻不同大小螺纹孔安装排污或排放阀，具体规格如下：

过滤器口径	排污阀	排放阀
DN15	¼”	¼”
DN20和DN25	½”	½”
DN32和DN40	1”	¾”
DN50和DN125	1¼”	¾”
DN150和DN200	2”	¾”

工作范围

阀体设计条件	PN40
PMA最大允许压力	40 bar g @ 120 ℃
TMA最高允许温度	400 ℃ @ 22 bar g
最低允许温度	-10 ℃
PMO最大饱和蒸汽压力	40 bar g @ 120 ℃
TMO最高工作温度	400 ℃ @ 22 bar g
最低工作温度	-10 ℃
设计最大冷态水压试验压力	69 bar g
注	更低工作温度请咨询斯派莎克

材质

序号	部件	材质
1	阀体	碳钢1.0619+N
2	阀帽	DN15 - DN50：煅钢C22.8
DN65 - DN200：碳钢1.0619+N
3	阀帽垫片	加强型片状石墨
4	过滤网	不锈钢ASTM A240 316L
5	螺栓	不锈钢AD MBI W2 A2-70

KV值

转换公式：Cv (UK) = Kv x 0.963 ；Cv (US) = Kv x 1.156

口径	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200
孔径0.8、1.6和3.0mm	5	8	13	22	29	46	72	103	155	237	340	588
目数40和100	5	8	13	22	29	46	72	103	155	237	340	588
目数200	4	6	10	17	23	37	58	83	124	186	268	464

重量（近似）

口径	重量(kg)
DN15	2.1
DN20	2.9
DN25	3.8
DN32	6.5
DN40	9.0
DN50	10.5
DN65	17.5
DN80	24.0
DN100	30.0
DN125	49.0
DN150	68.0
DN200	128.0

安全信息

详细信息请参考随产品一起提供的安装和维修指南 (IM-S60-18)。

警告：过滤器盖的垫片中有一个薄的不锈钢支撑环，需小心取放。

处置：本产品可循环使用，处置得当不会对环境造成危害。

订购

例：1-斯派莎克DN40 Fig 34过滤器，EN 1092 PN40法兰连接，0.8mm孔径不锈钢滤网。
