斯派莎克Spirax Sarco FT14浮球式蒸汽疏水阀(法兰连接)，球墨铸铁材质，内置自动排空气装置，采用法兰连接，可在线维修，无需拆卸管道。

可供型号

• FT14(R-L)：从右至左水平连接

• FT14(L-R)：从左至右水平连接

• FT14(V)：流向向下垂直连接

其它选项

• FT14C：除带有排气阀外，还带有破蒸汽汽锁装置 (SLR) ，以防止系统中出现蒸汽汽锁，型号名称后带有字母“C”。

• FT14X：带有内置过滤网。

液囊

使用BP99/32液囊，可应用于过热蒸汽，过热度为150℃@0 bar g，50℃@32 bar g。

标准与证书

符合欧洲压力设备指令97/23/EC，可提供EN 10204 2.2证书（需在订货时注明）。

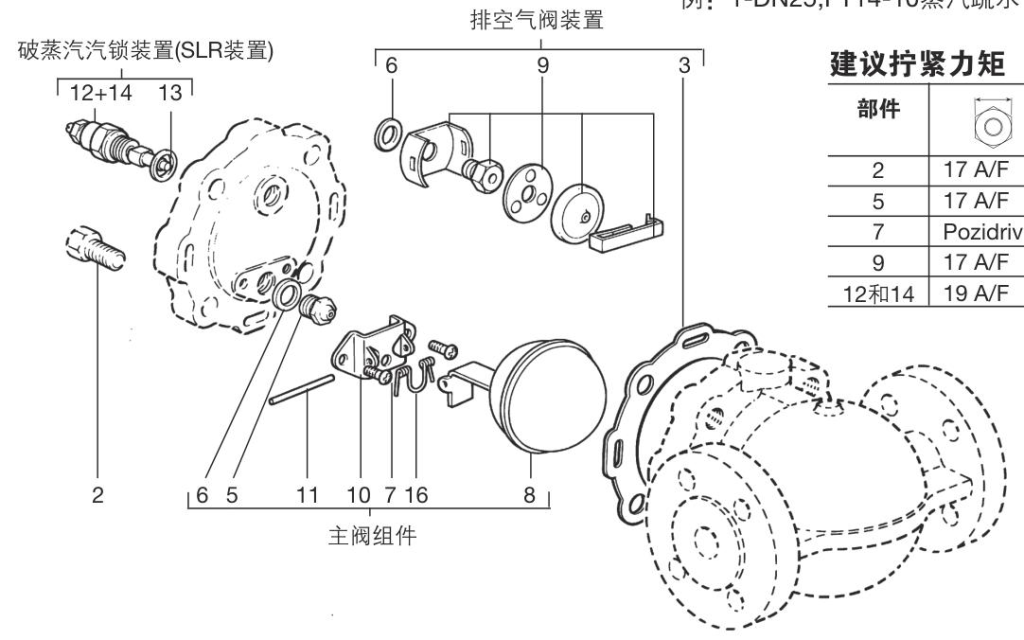

材质

序号	部件	材质
1	阀体	球墨铸铁DIN 1693 GGG 40
2	阀盖螺栓	BS 3692 Gr.8.8
3	阀盖垫片	加强型片状石墨
4	阀盖	球墨铸铁DIN 1693 GGG 40
5	主阀阀座	不锈钢BS 970 431 S29
6	主阀/排空阀阀座垫片	不锈钢BS 1449 409 S19
7	主阀装配螺丝	不锈钢BS 6105 CI A2-70
8	浮球及连杆机构	不锈钢BS 1449 304 S16
9	排空气阀装置	不锈钢
10	枢轴支架	不锈钢BS 1449 304 S16
11	枢轴销	不锈钢
12	SLR装置	不锈钢BS 970 303 S21
13	SLR垫片	不锈钢BS 1449 304 S16
14	SLR密封	石墨
15	防冲蚀导向装置 (仅DN25)	不锈钢BS 970 431 S29
16	主阀弹簧 (仅DN25)	不锈钢BS 2056 302 S26

尺寸和管道连接

口径为DN15、DN20和DN25，法兰标准有EN 1092 PN16、ANSI 150和JIS/KS 20。

重量

口径	重量（kg）
DN15	4.5
DN20	5.0
DN25	6.5

工作范围

项目	详情
阀体设计条件	PN16
PMA最大允许压力	16 bar g@100°C
TMA最大允许温度	250°C@13 bar g
最低允许温度	-10°C
PMO最大工作压力	14 bar g
TMO最大工作温度	250°C@13 bar g
最低工作温度	0°C
$\triangle PMX$最大压差（FT14-4.5）	4.5 bar
$\triangle PMX$最大压差（FT14-10）	10 bar
$\triangle PMX$最大压差（FT14-14）	14 bar
设计最大冷态水压试验压力	24 bar g

安全信息、安装和维修

详细信息请参考随产品提供的安装维修指南(IM-S02-13)。安装时使流体流动方向与阀体上箭头所示方向一致，并确保浮球臂位置水平以保证浮球能自由垂直升降，需要时可现场改变流动方向。

处理

本产品可循环使用，处理得当不会对环境造成危害。

订购说明

举例：1-斯派莎克DN25 FT14-4.5(R-L)浮球式蒸汽疏水阀，DN16法兰连接，带排空气装置，现场可更改连接方向。
