斯派莎克 Spirax Sarco FT43-10 铸铁材质浮球式蒸汽疏水阀 DN25/DN40/DN50

1 / 5

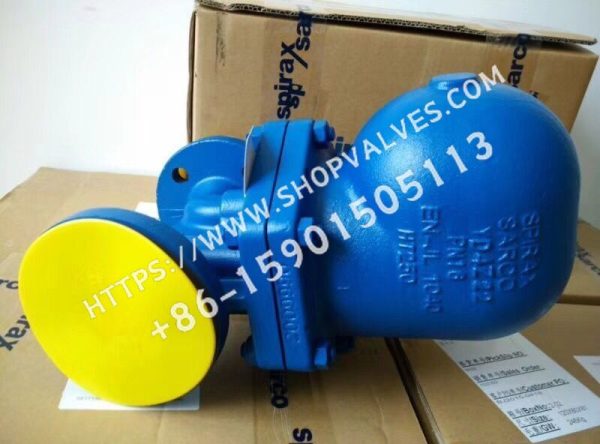

斯派莎克 Spirax Sarco FT43-4.5 DN40 铸铁材质浮球式蒸汽疏水阀

描述

斯派莎克 Spirax Sarco FT43铸铁材质浮球式蒸汽疏水阀DN25 - DN50，不锈钢内部件，内置自动排空气阀装置，水平安装（也有垂直安装的FT43V型号），法兰连接。可在线维修，无需拆卸管道。另有手动调节针阀（FT43 - C型号）可供选择，用于破蒸汽汽锁。根据需要可在阀盖上钻BSP或NPT螺纹孔，用于安装排放阀。使用BP99/32液囊，可应用于过热蒸汽，过热度为150℃@0 bar g，50℃@32 bar g。

可供型号

型号	SKU
DN25 FT43-4.5	831293
DN25 FT43-10	831393
DN25 FT43-14	831493
DN40 FT43-4.5	831893
DN40 FT43-10	831993
DN40 FT43-14	832093
DN50 FT43-4.5	832493
DN50 FT43-10	832593
DN50 FT43-14	832693

标准与证书

本产品符合欧洲压力设备指令97/23/EC。可提供制造商提供的测试报告，如需证书，请在订购时注明。

选项

除带排气阀外，该型号疏水阀还可带破蒸汽汽锁装置（SLR），型号名称后带字母C。可在阀盖上（下）钻3/8”SP或3/8”PT螺纹孔，用于安装平衡管（排污阀）。

口径和管道连接

有DN25、DN40和DN50三种口径。水平连接时，面对阀体，DN25的流向从左至右，DN40和DN50的流向从右至左；垂直连接时，流向仅为从上到下。标准法兰为EN 1092 PN16，法兰端面尺寸符合EN 26554（系列1）。根据需要可提供法兰JIS/KS 10和ANSI B 16.5 class 125法兰，ANSI/JIS/KS法兰带螺纹孔，便于安装法兰螺栓，ANSI法兰的螺栓孔为UNC螺纹，JIS/KS法兰的螺栓孔为公制螺纹。

工作范围

明确不同法兰类型适用的工作范围，本产品存在禁止使用区域。

阀体设计条件		PN16
PMA最大允许压力		16 bar g@120°C
TMA最高允许温度		220°C @12.1 bar g
最低允许温度		0°C
PMO饱和蒸汽下最大工作压力		13 bar g@195°C
注: DN40和DN50阀的PMO等于△PMX。
TMO最高工作温度		220°C@12.1 bar g
最低工作温度注:低于此温度,请咨询斯派莎克公司。		0°C
△PMX最大压差	FT43 - 4.5	4.5 bar
FT43 - 10	10 bar
FT43 - 14	13 bar
设计最大冷态水压试验压力注:内部组件安装后,测试压力不能超过		24 bar g

材质

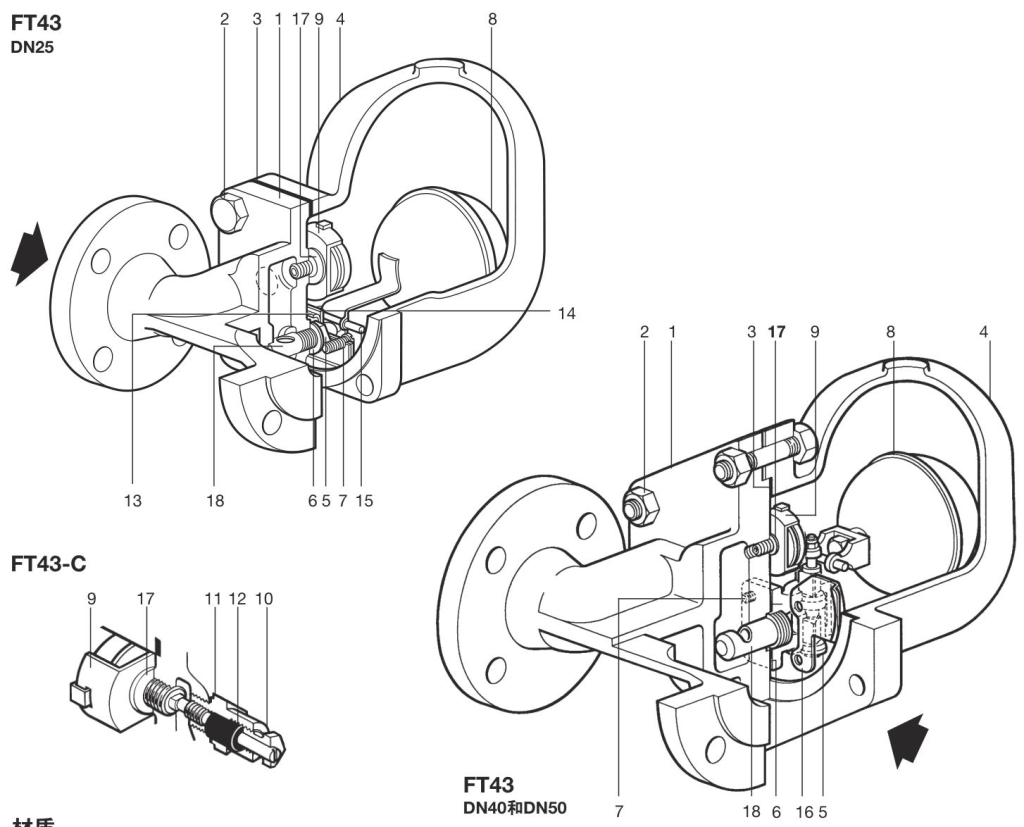

序号	部件		材质
1	阀体		铸铁	EN-JL 1040
	阀盖螺栓	DN25	钢	BS 3692 Gr. 8.8
2	阀盖螺栓		钢	BS 4882 - B7M
	阀盖螺帽		钢	BS 3692 Gr. 8.8
3	阀盖垫片		加强型片状石墨
4	阀盖		铸铁	EN-JL 1040
	阀座	DN25	不锈钢	BS 970 431 S29
5	带防冲蚀挡板的主阀装置	DN40, DN50	不锈钢	BS 3146 Part 2
			Anc 2
6	阀座垫片	DN25	不锈钢	BS 1449 304 S11
	主阀装置垫片	DN40, DN50	加强型片状石墨
	枢轴支架装配螺栓	DN25	不锈钢	BS 4183 18/8
7	主阀装配螺栓	DN40		BS 970 304 S16
	螺栓螺帽	DN50		BS 6105 A4.80
8	浮球连杆机构		不锈钢	BS 1449 304 S16
9	排空气阀装置		不锈钢
10	SLR装置		不锈钢	BS 970 303 S21
11	SLR垫片		低碳钢	BS 1449 CS4
12	SLR密封		石墨
13	支架		不锈钢	BS 1449 304 S16
14	枢轴支架		不锈钢	BS 1449 304 S16
15	枢轴销		不锈钢
16	内部挡板	DN40和DN50	不锈钢	BS 1449 304 S15
17	排空阀座垫片		不锈钢	BS 1449 409 S19
18	防冲蚀挡板		不锈钢	BS 970 431 S29
