描述

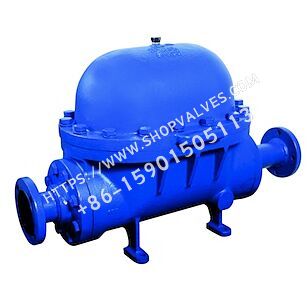

斯派莎克 Spirax Sarco 3”(DN80) 和 4” (DN100) FT450 是一款高容量浮球式和热静力式蒸汽疏水阀。
它通过浮球调节双座主阀的位置，使冷凝水能够以与进入疏水阀相同的速率连续排出。启动时或运行过程中积聚在疏水阀内的空气，则通过内置的双金属排气阀排入与主阀机构外壳下游相连的立管中。
该疏水阀可用于符合压力壳设计条件的过热蒸汽系统，并且能够在任何低于入口压力的背压下运行，其容量由压差（入口压力减去出口压力）决定。
斯派莎克 Spirax Sarco 的 FT450 碳钢材质浮球疏水阀（3”,4”），其内部浮球机构可在饱和温度下连续排水，内置热静力排空气阀能排出不凝性气体。
产品类型
| 类型 | FT450 |
|---|---|
| PMO | 450 psig |
| 口径 | 3”、4” |
| 连接 | 3”：NPT,SW,法兰；4”：法兰 |
| 材质 | 碳钢阀体、不锈钢内部件 |
部件材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀体 | 碳钢 ASTM A216 WCB |
| 2 | 阀盖 | 碳钢 ASTM A216 WCB |
| 3 | 阀盖垫片 | 不锈钢石墨 |
| 4 | 阀盖螺栓 | 合金钢 ASTM A193 GR B7 |
| 5 | 锁紧垫圈 | 钢 |
| 6 | 主阀组件 | 不锈钢 AISI 300 |
| 主阀机构垫片 | 石墨 | |
| 主阀机构螺栓 | 不锈钢 | |
| 7 | 浮球 | 不锈钢 ASTM A240 Type 304 |
| 8 | 阀盖孔(3/4”NPT) | 钢 |
| 排污孔(3/4”NPT) | 钢 | |
| 9 | 法兰 | 锻钢 |
| 10 | 法兰螺栓 | 合金钢 ASTM A193 GR B7 |
| 11 | 排污阀组件 | 不锈钢 |
| 排空头 | 不锈钢 | |
| 排空密封 | 不锈钢 | |
| 11A | 排空元件 | 不锈钢&双金属(RAU type RR) |
| 12 | 排空管 | 不锈钢 |
排量与压差
图表展示了不同压差下的排量，*在该区域内,疏水阀排量可能超过连接管道流量。
典型应用
再沸器，换热器以及其他大型制程设备；大型吸收式制冷；与斯派莎克4”机械泵联用。
限制条件
| PMO最大工作压力 | 450 psig (31 barg) |
|---|---|
| TMO最大工作温度 | 双金属选项：650°F(343℃)@450 psig(31 barg)；750°F(400°)@375 psig(26 barg) |
| 压力(psig)、温度对应区域限制 | 本产品不能用于此区域；本产品用于此区域可能会对内部件造成损害 |
阀体设计条件
| PMA | 450 psig/最高650°F 31barg/最高343℃ |
|---|---|
| 最大允许压力 | 425psig/700°F 375 psig/750°F 29 barg/371℃C 26 barg/400° |
| TMA最大允许温度 | 750°F/0-375 psig 400℃/0-26 barg |
产品说明
疏水阀为机构浮球式，碳钢阀体，不锈钢内部件，水平连接。阀体底部带安装支架，支架上有钻孔垫脚。疏水阀有内置的热静力排空气阀，阀体水平分离，所有的内部件都是完全的可维修的，而且不需要拆卸管道进出口。
安装
疏水阀应该安装在设备下面或者接近设备排水口，前端安装过滤器，以及全通径截止阀用来维修。安装支架用螺栓固定在水平支架上。详细信息请查看安装维修指南。
维修
产品可以在线维修，不用拆卸管道。在进行任何维修之前，疏水阀的上下游必须完全隔离。疏水阀应该定期拆卸，检查和清洗主阀组件和排空气阀。详细信息请查看随产品附带的安装维修指南。
重量
485lb(220kg)
