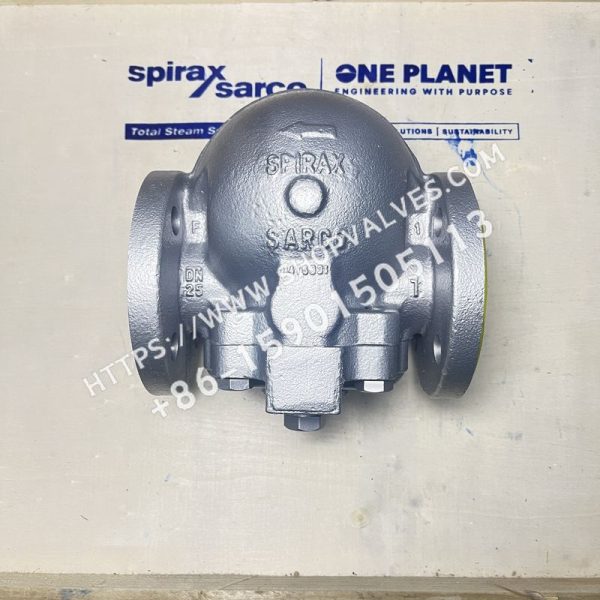

斯派莎克Spirax Sarco FTGS14浮球蒸汽疏水阀（法兰连接）采用奥氏体不锈钢材质阀体，内置自动排空气阀，球墨铸铁镀镍阀盖，耐腐蚀性能好，可在线维护，无需拆卸管路。

可供型号

型号	SKU
DN15 FTGS14-4.5	1457130001
DN15 FTGS14-10	1457130004
DN15 FTGS14-14	1457130007
DN20 FTGS14-4.5	1457130002
DN20 FTGS14-10	1457130005
DN20 FTGS14-14	1457130008
DN25 FTGS14-4.5	1457130003
DN25 FTGS14-10	1457130006
DN25 FTGS14-14	1457130009
DN15 FTGS14V-4.5	6157130001
DN15 FTGS14V-10	6157130004
DN15 FTGS14V-14	6157130007
DN20 FTGS14V-4.5	6157130002
DN20 FTGS14V-10	6157130005
DN20 FTGS14V-14	6157130008
DN25 FTGS14V-4.5	6157130003
DN25 FTGS14V-10	6157130006
DN25 FTGS14V-14	6157130009

可供型号

• FTGS14 (R-L)：水平连接，流向从右到左

• FTGS14 (L-R)：水平连接，流向从左到右

液囊

采用BP99/32液囊，可用于过热蒸汽，过热度为150°C@0 bar g，50°C @32 bar g。

可选项

• 带有破蒸汽锁装置（SLR），防止系统中出现蒸汽汽锁，型号名称后带有字母C，如需进一步信息，请联系斯派莎克。

• 提供内置过滤网（FTGS14X），如需进一步信息，请联系斯派莎克。

标准

本产品符合欧洲压力设备指令97 / 23 / EC。

证书

该产品可以提供生产厂家的典型测试报告，如需提供证书，请在订购时注明。

口径和管道连接

DN15、DN20和DN25，法兰EN 1092 PN16、ASME (ANSI) 150和JIS / KS 10。

工作范围

阀体设计条件	PN16
PMA最大允许压力	16 bar g @ 120 °C
TMA最高允许温度	250 °C
最低允许温度	-10 °C
用于饱和蒸汽的最大工作压力PMO	14.6 bar g
最低工作温度	0 °C
ΔPMX最大压差FTGS14 - 4.5	4.5 bar
ΔPMX最大压差FTGS14 - 10	10 bar
ΔPMX最大压差FTGS14 - 14	14 bar
设计最大冷态水压试验压力	24 bar g

材质

序号	部件	材质
1	阀体	奥氏体不锈钢EN 10213 - 4 (1.4308) ASTM A351 CF8
2、3	阀盖螺栓、阀盖垫片	钢、加强型片状石墨
4	阀盖	镀镍球墨铸铁DIN 1693 GGG 40
5	主阀阀座	不锈钢
6	主阀垫片	不锈钢
7	主阀装配螺丝	不锈钢
8	浮球杆机构	不锈钢
10	枢轴支架	不锈钢
11	枢轴销	不锈钢
17	排空气阀组件	不锈钢
18	排空气阀垫片	不锈钢
19	SLR装置	不锈钢
20	SLR垫片	不锈钢
21	SLR密封	石墨
28	主阀弹簧（仅DN25）	不锈钢
29	堵头	不锈钢

重量

型号	重量（kg）
DN15	4.7
DN20	5.2
DN25	6.8

排量

图中排量为基于饱和温度下的冷凝水排量。在起机阶段，冷凝水为冷态，热静力排空气阀呈打开状态，提供额外的冷凝水排量。不同压差下排空气阀增加的冷水排量如下：

ΔP (bar)	0.5	1	2	3	4.5	7	10	14
DN15、DN20增加的冷水排量(kg/h)	70	140	250	380	560	870	1130	1500
DN25增加的冷水排量(kg/h)	120	240	360	500	640	920	1220	1500

安全信息、安装和维修

详细信息请参考随产品提供的安装维修指南（M-P145-12）。

提示

FTGS14的安装必须和流体流动方向与阀体上箭头所指示的方向一致，确保浮球臂位置水平以及保证浮球能自由垂直升降，如有需要，可现场改变流动方向，仅需把阀盖转180度。须确保铭牌上的箭头指向向下。

处理

本产品可循环使用，处理得当不会引起环境问题。

如何订购

例：1订购斯派莎克DN25 FTGS14-4.5(L-R)浮球式蒸汽疏水阀法兰连接EN1092PN16，带排空气装置。
