描述

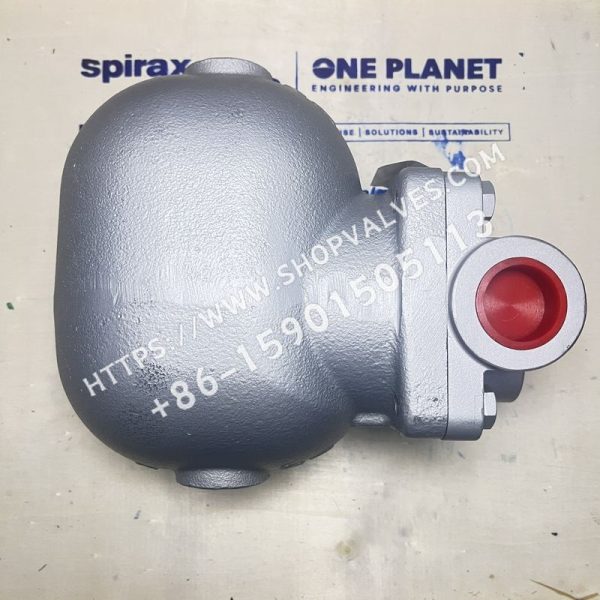

FTGS14HC是斯派莎克Spirax Sarco的一款浮球式蒸汽疏水阀（1”螺纹连接），阀体采用奥氏体不锈钢材质，内置自动排空气阀，阀盖为镀镍球墨铸铁，具有良好的耐腐蚀性能，可在线维护，无需拆卸管路。
可供型号
-
FTGS14HC(R-L)：水平连接，流向从右到左
-
FTGS14HC(L-R)：水平连接，流向从左到右
提示：如需现场改变方向，请咨询斯派莎克。
液囊
采用BP99/32液囊，可用于过热蒸汽，过热度为150°C@0 barg，50°C@32 bar g。
可选项
-
除带有排气阀外，该型号疏水阀还带有破蒸汽锁装置（SLR），可防止系统中出现蒸汽汽锁，型号名称后带有字母C，如需进一步信息，请联系斯派莎克。
-
可在阀盖顶部钻3”BSP或NPT螺纹孔，用于安装平衡管。
-
可在阀盖底部钻3/“BSP或NPT螺纹孔，用于安装排放阀。
标准与证书
-
本产品符合欧洲压力设备指令97/23/EC。
-
该产品可以提供生产厂家的典型测试报告。如需提供证书，请在订购时注明。
口径和管道连接
1”BSP或NPT螺纹连接。
工作范围
| 项目 | 参数 |
|---|---|
| 阀体设计条件PMA最大允许压力 | PN25 25 bar g @120 |
| TMA最高允许温度 | 300℃ |
| 最低允许温度 | -10℃ |
| PMO用于饱和蒸汽的最大工作压力 | 17 bar g |
| TMO最高工作温度 | 288℃C@15barg |
| 最低工作温度 | 0℃ |
| APMX最大压差 | FTGS14HC - 4.5 4.5 bar FTGS14HC - 10 10 bar FTGS14HC - 14 14 bar |
| 设计最大冷态水压试验压力 | 37.5barg |
注意：产品不能在规定范围外工作，否则可能损坏内部件。
材质
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 奥氏体不锈钢 | EN 10213 - 4 (1.4308) ASTM A351 CF8 |
| 2 | 阀盖螺栓 | - | BS 3692 Gr.8.8 |
| 3 | 阀盖垫片 | 加强型片状石墨 | - |
| 4 | 阀盖 | 镀镍球墨铸铁 | DIN 1693 GGG 40 |
| 5 | 主阀阀座 | 不锈钢 | BS 970 431 S29 |
| 6 | 主阀垫片 | 不锈钢 | BS 1449 304 S11 |
| 7 | 主阀装配螺丝 | 不锈钢 | BS 4183 18/8 |
| 8 | 浮球杆机构 | 不锈钢 | BS 1449 304 S16 |
| 9 | 支撑支架 | 不锈钢 | BS 1449304 S16 |
| 10 | 枢轴支架 | 不锈钢 | BS 1449 304 S16 |
| 11 | 枢轴销 | 不锈钢 | - |
| 17 | 排空气阀组件 | 不锈钢 | - |
| 18 | 排空气阀垫片 | 不锈钢 | BS 1449 304 S11 |
| 19 | SLR装置 | 不锈钢 | BS 970 303 S21 |
| 20 | SLR垫片 | 不锈钢 | BS 1449 304 S16 |
| 21 | SLR密封 | 石墨 | - |
重量
7.0kg
排量
图中排量为基于饱和温度下的冷凝水排量。在起机阶段，冷凝水为冷态，热静力排空气阀呈打开状态，提供额外的冷凝水排量。不同压差下排空气阀增加的冷水排量如下：
| ∆P (bar) | 0.5 | 1 | 2 | 3 | 4.5 | 7 | 10 | 14 |
|---|---|---|---|---|---|---|---|---|
| 1”(kg / h) | 580 | 600 | 650 | 670 | 700 | 1000 | 1300 | 1600 |
安全信息,安装和维修
详细信息请参考随产品提供的安装维修指南（M-P145-20）。
提示：FTGS14的安装必须和流体流动方向与阀体上箭头所指示的方向一致，确保浮球臂位置水平以及保证浮球能自由垂直升降。
处理
本产品可循环使用，处理得当不会引起环境问题。
如何订购
-
例1：1套斯派莎克1”FTGS14HC-4.5(L-R)浮球式蒸汽疏水阀，BSP螺纹连接，带排空气装置。阀盖钻/“顶部平衡孔及底部排放孔。
-
例2：如选配破蒸汽气锁装置，订购说明如下：1套斯派莎克1”FTGS14HC-4.5C(L-R)浮球式蒸汽疏水阀，BSP螺纹连接，带排空气装置，配破蒸汽气锁装置。
可供型号
| 型号 | SKU |
|---|---|
| 1” FTGS14HC-4.5 R-L screwed BSP | 1457190001 |
| 1” FTGS14HC-10 R-L screwed BSP | 1457190002 |
| 1” FTGS14HC-14 R-L screwed BSP | 1457190003 |
| 1” FTGS14HC-4.5 L-R screwed BSP | 1457190007 |
| 1” FTGS14HC-10 L-R screwed BSP | 1457190008 |
| 1” FTGS14HC-14 L-R screwed BSP | 1457190009 |
| FTGS14HC-4.5 R-L Flanged | 1457190101 |
| FTGS14HC-10 R-L Flanged | 1457190102 |
| FTGS14HC-14 R-L Flanged | 1457190103 |
| FTGS14HC-4.5 L-R Flanged | 1457190104 |
| FTGS14HC-10 L-R Flanged | 1457190105 |
| FTGS14HC-14 L-R Flanged | 1457190106 |
