斯派莎克 Spirax Sarco PF51G-1NC/1NO/2BD/2NC/2NO BSP 青铜气动活塞开关角阀

1 / 4

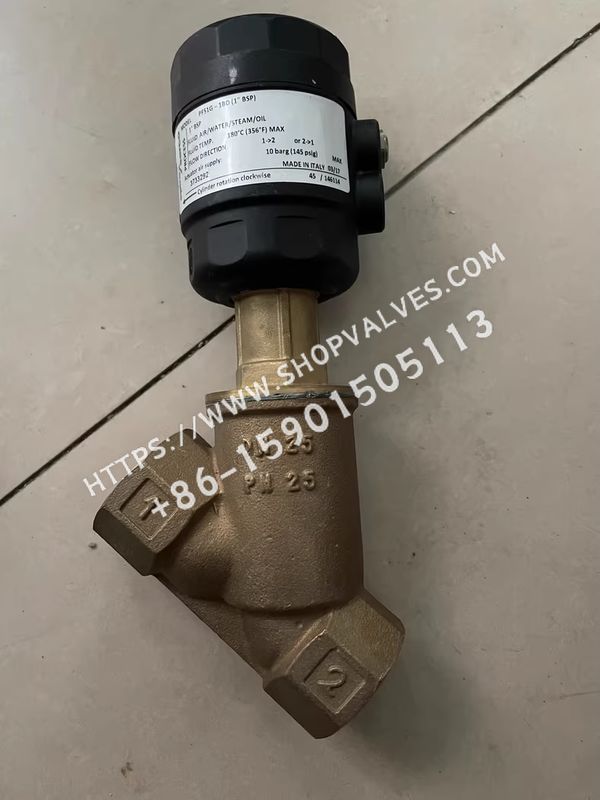

斯派莎克 Spirax Sarco 1" PF51G-2BD BSP 青铜气动活塞开关角阀

描述

斯派莎克Spirax Sarco PF51G青铜气动活塞开关角阀，是二通气动活塞开关式角阀，本体为青铜材质，可用于水、空气、油、气体以及低压蒸汽系统。气动信号加载在执行器活塞上来开关阀门，活塞带有弹簧回复功能。阀塞为PTFE软密封（G），关闭紧密。标准型号和带流量调节器的型号配置阀位指示器，有1型（45mm）、2型（63mm）和3型（90mm）三种尺寸的执行器可供选择，作用方式分为NC（常闭型）、NO（常开型）、BD（双向流动，常闭）。还可选择行程开关、流量调节器。

可供型号

型号	SKU
1/2” PF51G-1NC BSP	3733090
1/2” PF51G-1NO BSP	3733190
3/4” PF51G-1NC BSP	3733091
1” PF51G-2BD BSP	3733295
1” PF51G-2NC BSP	3733095
1” PF51G-2NO BSP	3733195
1 1/4” PF51G-2BD BSP	3733296
1 1/4” PF51G-2NC BSP	3733096
1 1/2” PF51G-2NC BSP	3733097
2” PF51G-2NC BSP	3733098

可供范围 - 口径、管道连接和执行器类型

阀类型	管道连接	阀动作方式	执行器类型	口径（½” - 2”）
PF51G	螺纹BSP或NPT	NC - 常闭（从阀座上方）	1	PF51G - 1NC
PF51G - 2NC
PF51G - 3NC
PF51G	螺纹BSP或NPT	NO - 常开（从阀座下方）	1	PF51G - 1NO
PF51G - 2NO
PF51G - 3NO
PF51G	螺纹BSP或NPT	BD - 双向流动，常闭（阀座上方或阀座下方流动）	1	PF51G - 1BD
PF51G - 2BD
PF51G - 3BD

压力/温度限制

BSP NPT本体设计条件	½” - 1½”	PN25
BSP NPT本体设计条件	2”	PN16
PMA最高允许压力		25 bar g
TMA最大允许温度		180 ℃
最低允许温度	-10	℃
PMO饱和蒸汽下最高工作压力		9 bar @ 180 ℃
TMO最大工作温度		180 ℃
最低工作温度（注：低于此运行温度，请咨询斯派莎克公司）		-10 ℃
环境温度限制 - 最高	60	℃
环境温度限制 - 最低	-10	℃
△PMX最大压差		见第4页
最大冷态试验压力1.5 x PMA（PN等级）
注：装有内部件时，测试压力不能超过△PMX

技术参数

泄漏率	PTFE软密封快开从阀座上方	ASME class VI开/关1 - 2
流动特性
流动方向	PF51G - NC	从阀座上方1 - 2
流动方向	PF51G - NO	从阀座下方2 - 1
流动方向	PF51G - BD	从阀座上方1 - 2；从阀座下方2 - 1
先导介质		空气或水，最高60 ℃
执行器可旋转角度		360 °
执行器型号和尺寸 - 型号1 = 45mm直径	先导阀连接方式	¼” BSP
执行器型号和尺寸 - 型号1 = 45mm直径	先导阀最大压力	10 bar g
执行器型号和尺寸 - 型号2 = 63mm直径	先导阀连接方式	¼” BSP
执行器型号和尺寸 - 型号2 = 63mm直径	先导阀最大压力	10 bar g
执行器型号和尺寸 - 型号3 = 90mm直径	先导阀连接方式	¼” BSP
执行器型号和尺寸 - 型号3 = 90mm直径	先导阀最大压力	8 bar g
Kvs值	½”	4.5
Kvs值	¾”	8
Kvs值	1”	15.6
Kvs值	1¼”	24.6
Kvs值	1½”	42
Kvs值	2”	57
转换公式	Cv (UK)=Kv x0.963
Cv (US)=Kv x1.156

材质

序号部件	材质
1	青铜EN 1982 CC491K
2（½”和1”）	青铜EN 1982 CC491K
2（¾”, 1¼”, 1½”和2”）	黄铜EN 12165 CW617N
3	不锈钢AISI 316L
4	PTFE
5	不锈钢AISI 316
6	V型PTFE
7	氟化橡胶
8	聚酰胺玻璃
9	聚酰胺玻璃
10	氟化橡胶
11	PTFE

△PMX - PF51G气动活塞角阀的最大压差

PF51G - NC（常闭）

型号	阀口径	执行器直径(mm)	流动方向(1 - 2)	最大压差(bar)	先导介质压力(bar)
PF51G - 1NC	½”	45	阀座上方	1.8 - 10	16
PF51G - 1NC	¾”	45	阀座上方	1.8 - 10	16
PF51G - 1NC	1”	45	阀座上方	1.8 - 10	16
PF51G - 2NC	½”	63	阀座上方	1.5 - 10	20
PF51G - 2NC	¾”	63	阀座上方	1.5 - 10	20
PF51G - 2NC	1”	63	阀座上方	1.5 - 10	20
PF51G - 2NC	1¼”	63	阀座上方	3.0 - 10	16
PF51G - 2NC	1½”	63	阀座上方	3.0 - 10	16
PF51G - 2NC	2”	63	阀座上方	3.0 - 10	11
PF51G - 3NC	1”	90	阀座上方	1.0 - 8	20
PF51G - 3NC	1¼”	90	阀座上方	2.5 - 8	16
PF51G - 3NC	1½”	90	阀座上方	2.5 - 8	16
PF51G - 3NC	2”	90	阀座上方	2.5 - 8	15

PF51G - NO（常开）

型号	阀口径	执行器直径(mm)	流动方向(2 - 1)	最大压差(bar)	先导介质压力(bar)
PF51G - 1NO	½”	45	阀座下方	1.8 - 10	16
PF51G - 1NO	¾”	45	阀座下方	1.8 - 10	16
PF51G - 1NO	1”	45	阀座下方	1.8 - 10	16
PF51G - 2NO	½”	63	阀座下方	1.5 - 10	16
PF51G - 2NO	¾”	63	阀座下方	1.5 - 10	16
PF51G - 2NO	1”	63	阀座下方	1.5 - 10	16
PF51G - 2NO	1¼”	63	阀座下方	1.5 - 10	16
PF51G - 2NO	1½”	63	阀座下方	1.5 - 10	16
PF51G - 2NO	2”	63	阀座下方	1.5 - 10	12
PF51G - 3NO	1”	90	阀座下方	1.0 - 8	16
PF51G - 3NO	1¼”	90	阀座下方	1.0 - 8	16
PF51G - 3NO	1½”	90	阀座下方	1.0 - 8	16
PF51G - 3NO	2”	90	阀座下方	1.0 - 8	16

PF51G - BD（双向流动、常闭）

型号	阀口径	执行器直径(mm)	流动方向(1 - 2)最大压差(bar)	流动方向(2 - 1)最大压差(bar)	先导介质压力(bar)
PF51G - 1BD	½”	45	16	5.0 - 10	16
PF51G - 1BD	¾”	45	16	5.0 - 10	7.0
PF51G - 1BD	1”	45	16	5.0 - 10	5.0
PF51G - 2BD	½”	63	16	3.8 - 10	16.0
PF51G - 2BD	¾”	63	16	3.8 - 10	16.0
PF51G - 2BD	1”	63	16	3.8 - 10	11.0
PF51G - 2BD	1¼”	63	16	3.8 - 10	6.0
PF51G - 2BD	1½”	63	12	3.8 - 10	4.0
PF51G - 2BD	2”	63	8	3.8 - 10	2.5
PF51G - 3BD	1”	90	16	3.3 - 8	14.0
PF51G - 3BD	1¼”	90	16	3.3 - 8	12.0
PF51G - 3BD	1½”	90	16	3.3 - 8	8.0
PF51G - 3BD	2”	90	14	3.3 - 8	5.0

重量（近似）

阀口径	执行器类型和尺寸	重量(kg)
½”	1 (45 mm)	0.8
½”	2 (63 mm)	1.2
¾”	1 (45 mm)	0.9
¾”	2 (63 mm)	1.3
1”	1 (45 mm)	1.1
1”	2 (63 mm)	1.5
1”	3 (90 mm)	2.2
1¼”	2 (63 mm)	1.9
1¼”	3 (90 mm)	2.4
1½”	2 (63 mm)	2.4
1½”	3 (90 mm)	2.6
2”	2 (63 mm)	2.9
2”	3 (90 mm)	3.3
注：有行程开关和流量调节器的阀加0.2kg（执行器1除外）

阀选型指南

阀口径	½”, ¾”, 1”, 1¼”, 1½”和2”
阀类型	P = 活塞式
阀流动特性	F = 快开
阀体材质	5 = 青铜
连接方式	1 = 螺纹BSP或NPT
阀杆密封	G = PTFE
执行器类型	1 = 45 mm直径（阀口径½” - 1”）
2 = 63 mm直径（阀口径½” - 2”）
3 = 90 mm直径（阀口径1” - 2”）
阀位置	NC = 常闭
NO = 常开
BD = 双向流动，常闭
选项	I = 行程开关（电磁继电器指示阀的开关位置，最高额定值：电压 (V)=500 V，电流 (I)=0.5 A，功率 §=30 VA，根据需要，在执行器2和3的后面加后缀‘ I ’）
R = 流量调节器（可以手动控制阀的最大流量，对于常开阀，可提供手动关闭，根据需要，在执行器2和3的后面加后缀‘ R ’）

订购示例

1 - 斯派莎克PF51G - 2NC青铜气动活塞开关角阀，螺纹连接BSP，1”

备件

不同口径的阀和执行器均可提供一套密封组件，包括：活塞唇型密封、执行器O形圈、阀塞软密封（PTFE）、阀体密封。

订购备件示例

1 - 密封组件用于PF51G - 2NC，日期代码120，1”

安全信息、安装和维护

详细资料请参考随产品一起提供的安装和维修指南。阀门可安装在任何方位，为了方便电磁阀的安装，执行器可360°旋转。

型号	类型	执行器	电压/频率	连接方式
DM11	1	45 mm	230/50或240/60 Vac	1 / 8 ” BSP
DM12	1	45 mm	110/50或120/60 Vac	1 / 8 ” BSP
DM13	1	45 mm	24/50或24/60 Vac	1 / 8 ” BSP
DM14	1	45 mm	24 Vdc	1 / 8 ” BSP
DM21	2	63 mm	230/50或240/60 Vac	¼” BSP
DM22	2	63 mm	110/50或120/60 Vac	¼” BSP
DM23	2	63 mm	24/50或24/60 Vac	¼” BSP
DM24	2	63 mm	24 Vdc	¼” BSP
DM31	3	90 mm	230/50或240/60 Vac	¼” BSP
DM32	3	90 mm	110/50或120/60 Vac	¼” BSP
DM33	3	90 mm	24/50或24/60 Vac	¼” BSP
DM34	3	90 mm	24 Vdc	¼” BSP
