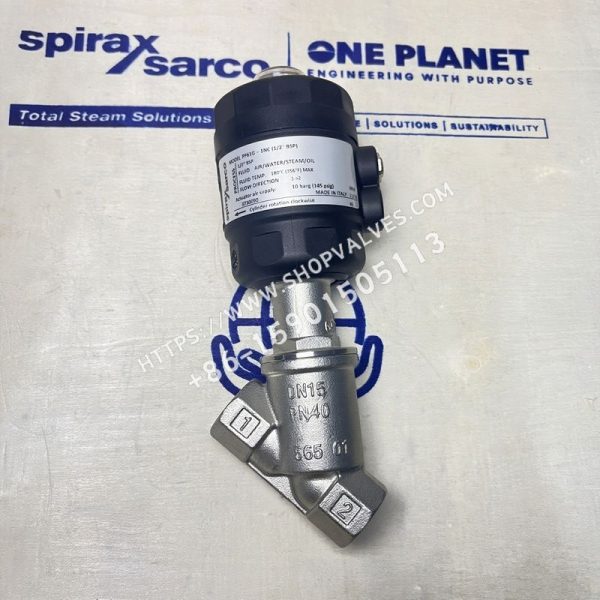

斯派莎克 Spirax Sarco PF61G-1NC 1/2" BSP 不锈钢 气动活塞开关角阀

描述

斯派莎克Spirax Sarco PF6不锈钢气动活塞开关角阀，二通气动活塞开关式角阀，本体为不锈钢材质，可用于蒸汽、水、空气、油和气体。气动信号加载在执行器活塞上来开关阀门，活塞有弹簧回复功能。标准型号和带流量调节器的型号配有阀位指示器。标准型带有最高能用于180°C的PTFE阀杆密封，可选能用 于190°C的高温(H)阀杆密封。

可供型号

型号SKU
1/2” PF61G-1NC BSP3730090
3/4” PF61G-1NC BSP3730091
1” PF61G-2NC BSP3730094
1 1/2” PF61G-2NC BSP3730096
2” PF61G-2NC BSP3730097
PF62G-2NC DN15 BW DIN11850373400001
PF62G-2NC DN20 BW DIN11850373400002
PF62G-2NC DN25 BW DIN11850373400003
PF62G-2NC DN32 BW DIN11850373400004
PF62G-2NC DN40 BW DIN11850373400005
PF62G-2NC DN50 BW DIN11850373400006
PF62G-4NC DN65 BW DIN11850373400007
PF62G-2NC DN15 With PN16 Flange373400011
PF62G-2NC DN20 With PN16 Flange373400012
PF62G-2NC DN25 With PN16 Flange373400013
PF62G-2NC DN32 With PN16 Flange373400014
PF62G-2NC DN40 With PN16 Flange373400015
PF62G-2NC DN50 With PN16 Flange373400016
PF62G-4NC DN65 With PN16 Flange373400017

执行器尺寸及作用方式

有三种尺寸的执行器可供选择：1型(45mm)，2型(63mm)和3型(90mm)，作用方式如下：

  • NC(常闭型)：流体从阀座上方流过(1 - 2)。注：不宜在可能发生水锤的场合使用。

  • NO(常开型)：流体从阀座下方流过(2 - 1)，可以用于液体，以防水锤现象。

  • BD(双向流动，常闭)：用于需要双向流动并防水锤的液体特殊场合，流体从阀座下方流过(2 - 1)。注：为了防止在液体应用时水锤的发生，在流体从阀座上方流动时(1 - 2)，其压力不应超过1bar g。

可供范围

阀动作方式螺纹 (BSP或NPT)对焊法兰 (EN 1092或ASME)承插焊卫生卡箍
NC - 常闭(从阀座上方)PF61G - 1NC
PF61G - 2NC
PF61G - 3NCPF62G - 1NC
PF62G - 2NC
PF62G - 3NCPF63G - 2NC
PF63G - 3NCPF64G - 1NC
PF64G - 2NC
PF64G - 3NCPF65G - 1NC
PF65G - 2NC
PF65G - 3NC
NO - 常开(从阀座下方)PF61G - 1NO
PF61G - 2NO
PF61G - 3NOPF62G - 1NO
PF62G - 2NO
PF62G - 3NOPF63G - 2NO
PF63G - 3NOPF64G - 1NO
PF64G - 2NO
PF64G - 3NOPF65G - 1NO
PF65G - 2NO
PF65G - 3NO
BD - 双向流动，常闭(从阀座下方)PF61G - 1BD
PF61G - 2BD
PF61G - 3BDPF62G - 1BD
PF62G - 2BD
PF62G - 3BDPF63G - 2BD
PF63G - 3BDPF64G - 1BD
PF64G - 2BD
PF64G - 3BDPF65G - 1BD
PF65G - 2BD
PF65G - 3BD

Kvs值

口径DN15DN20DN25DN32DN40DN50
口径½”¾”1”1¼”1½”2”
Kvs4.58.015.624.642.057.0

转换公式 : Cv (UK) = Kv x 0.963；Cv (US) = Kv x 1.156

材质

序号部件材质
1阀体：不锈钢AISI 316L
2阀帽：不锈钢AISI 316L
3阀塞：不锈钢AISI 316L
4阀塞密封：TFM 1600
5阀杆：不锈钢AISI 316L
6阀杆密封 - 标准：PTFE + V型FKM
阀杆密封 - 选项H：25%碳石墨填充PTFE
7阀杆‘O’型圈：氟化橡胶
8轴执行器外壳 - (对于H型PA66) 30%聚酰胺玻璃
9活塞：50%聚酰胺玻璃
10活塞唇型密封：氧化橡胶
11垫圈：PTFE
12‘O’型圈：氟化橡胶

△PMX - PF6气动活塞角阀的最大压差

  • 用于饱和蒸汽时，最大压差为11.5bar g。

  • 卫生卡箍需符合PN 10压力等级。

  • ASME法兰连接为ASME 150压力等级。

型号阀口径执行器直径 (mm)流动方向最大压差 (bar)先导介质压力
最小最大
PF6_G - 1NCDN15 - (½”)45阀座上方1.810
DN20 - (¾”)45阀座上方1.810
PF6_G - 2NCDN15 - (½”)63阀座上方1.510
DN20 - (¾”)63阀座上方1.510
DN25 - (1”)63阀座上方1.510
DN32 - (1¼”)63阀座上方2.810
DN40 - (1½”)63阀座上方2.810
DN50 - (2”)63阀座上方2.810
PF6_G - 3NCDN25 - (1”)90阀座上方1.08
DN32 - (1¼”)90阀座上方2.88
DN40 - (1½”)90阀座上方2.88
DN50 - (2”)90阀座上方2.88
PF6_G - 1NODN15 - (½”)45阀座下方1.810
DN20 - (¾”)45阀座下方1.810
PF6_G - 2NODN15 - (½”)63阀座下方1.510
DN20 - (¾”)63阀座下方1.510
DN25 - (1”)63阀座下方1.510
DN32 - (1¼”)63阀座下方1.510
DN40 - (1½”)63阀座下方1.510
DN50 - (2”)63阀座下方1.510
PF6_G - 3NODN25 - (1”)90阀座下方1.08
DN32 - (1¼”)90阀座下方1.08
DN40 - (1½”)90阀座下方1.08
DN50 - (2”)90阀座下方1.08

相关部件 - 电磁阀

DM二位三通电磁阀可以直接安装(banjo式连接)在PF61G - NC，NO和BD系列气动开关角阀上，工作介质为空气或水。阀门为DIN式连接。

型号类型执行器电压/频率连接方式
DM11-45 mm230/50或240/60 Vac1/8” BSP
DM12-45 mm110/50或120/60 Vac1/8” BSP
DM13-45 mm24/50或24/60 Vac1/8” BSP
DM14-45 mm24 Vdc1/8” BSP
DM21-63 mm230/50或240/60 Vac¼” BSP
DM22-63 mm110/50或120/60 Vac¼” BSP
DM23-63 mm24/50或24/60 Vac¼” BSP
DM24-63 mm24 Vdc¼” BSP
DM31-90 mm230/50或240/60 Vac¼” BSP
DM32-90 mm110/50或120/60 Vac¼” BSP
DM33-90 mm24/50或24/60 Vac¼ BSP

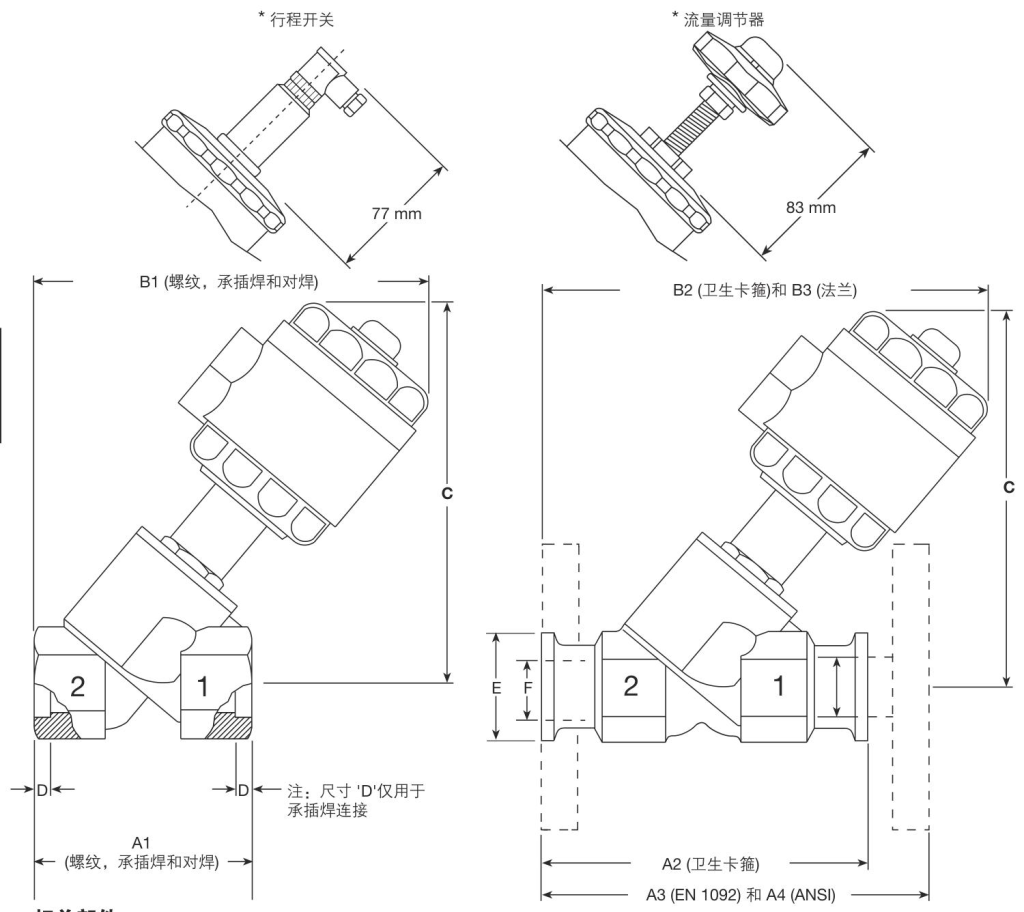

斯派莎克 Spirax Sarco PF61G-2NC/PF61G-1NC/PF62G/PF63G/PF64G/PF65G 不锈钢 气动活塞开关角阀 结构图
