描述
斯派莎克Spirax Sarco SMC32和SMC32Y碳钢材质双金属式蒸汽疏水阀为可维修型，碳钢材质，直线连接。SMC32内置平面型过滤网，SMC32Y内置‘Y’型过滤网。所有承压部件由具有TÜV认证的供应商提供，生产过程符合AD-Merkblatt WO/TRD100标准。
标准
本产品符合欧洲压力设备指令97/23/EC。
证书
本产品可提供材质证书EN 10204 3.1证书，如需提供证书，请在订购时注明。
口径和管道连接
-
½”, ¾”, 1”螺纹连接BSP或NPT。
-
½”, ¾”, 1”承插焊BS 3799。
-
½”, ¾”, 1”对接焊EN 12 627。
-
DN15, 20和25法兰连接EN 1092 PN40。
-
ANSI B 16.5 Class 150和300, JIS/KS 10K和JIS/KS 20K。
工作范围
-
本产品有特定工作区域限制，不能用于超出规定区域，否则可能损坏内部件。
-
不同连接方式对应不同工作范围，如A - B螺纹、承插焊、对接焊和法兰ANSI 300等。
-
阀体设计条件为PN40，具体参数如下：
| 项目 | 数值 |
|---|---|
| PMA最大允许压力 | 50 bar g@50 ℃ |
| TMA最高允许温度 | 400 ℃ @35 bar g |
| 最低允许温度 | -60 ℃ |
| PMO饱和蒸汽下最大工作压力 | 32 bar g |
| TMO最高工作温度 | 350 ℃ @32 bar g |
| 最低工作温度 | 0 ℃ |
| 设计最大冷态水试验压力 | 75 bar g |

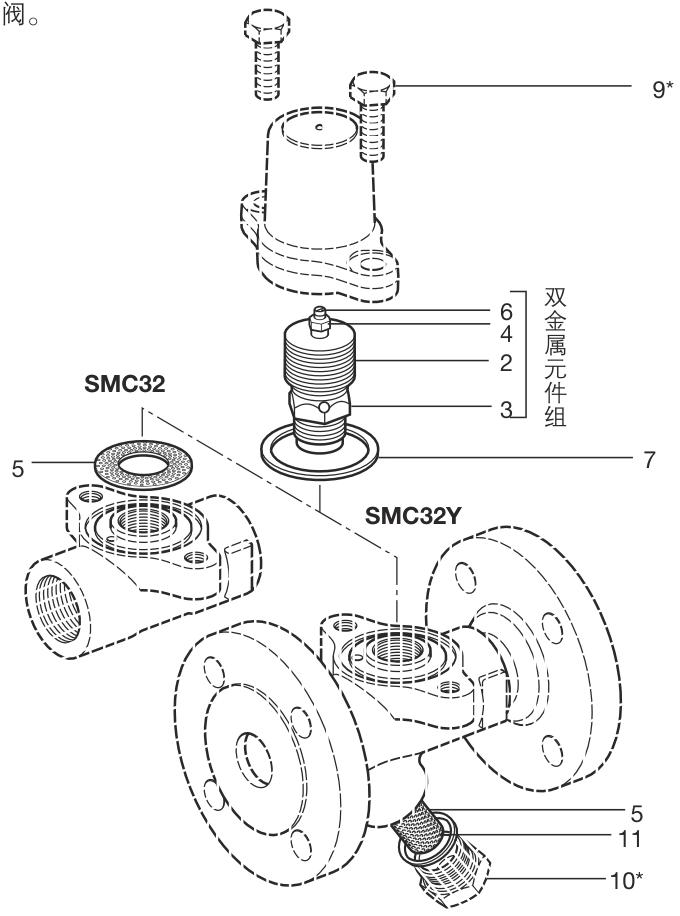

材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀盖 | 碳钢DIN 17243 C22.8 (W/S 1.0460) ASTM A105N |
| 2 | 双金属元件 | 抗腐蚀性双金属和不锈钢Type H46 |
| 3 | 阀座 | 不锈钢BS 970 431 S29 |
| 4 | 锁紧螺母 | 不锈钢 |
| 5 | 过滤网 | 不锈钢AISI 304 |
| 6 | 阀芯 | 不锈钢 |
| 7 | 阀盖垫片 | 不锈钢加强型片状石墨 |
| 8 | 阀体 | 碳钢DIN 17243 C22.8 (W/S 1.0460) ASTM A105N |
| 9 | 阀盖垫片 | 不锈钢(M10 x 30) A2-70 |
| 10 | 过滤器帽 | 碳钢DIN 17243 C22.8 (W/S 1.0460) ASTM A105N |
| 11 | 过滤器盖垫片 | 不锈钢BS 1449 304 S16 |
重量（近似）
| 型号 | 口径 | 螺纹/焊接重量(kg) | 法兰重量(kg) |
|---|---|---|---|
| SMC32 | ½”DN15 | 1.7 | 3.1 |
| SMC32 | ¾”DN20 | 1.7 | 3.7 |
| SMC32 | 1” DN25 | 1.8 | 4.4 |
| SMC32Y | ½”DN15 | 1.7 | 3.1 |
| SMC32Y | ¾”DN20 | 1.7 | 3.7 |
| SMC32Y | 1”DN25 | 2.8 | 4.4 |
安全信息、安装和维修
详见随产品提供的安装维修指南(IM-P076-09)。
安装提示
-
SMC32和SMC32Y可安装于任何位置，水平或垂直。
-
当冷凝水排放到具有背压的冷凝水回收管线时，建议在疏水阀后安装止回阀。
-
当冷凝水排向大气环境时，建议安装消音器。
-
为了便于维护，建议在疏水阀上、下游安装截止阀。背压提高将会降低冷凝水的排放温度，如需详细信息，请与斯派莎克公司联系。
处理
本产品可再循环，处理得当不会产生生态问题。
订购说明
例：1-斯派莎克½”SMC32可维修型双金属式蒸汽疏水阀，碳钢材质，内置过滤网，螺纹连接BSP。
