描述

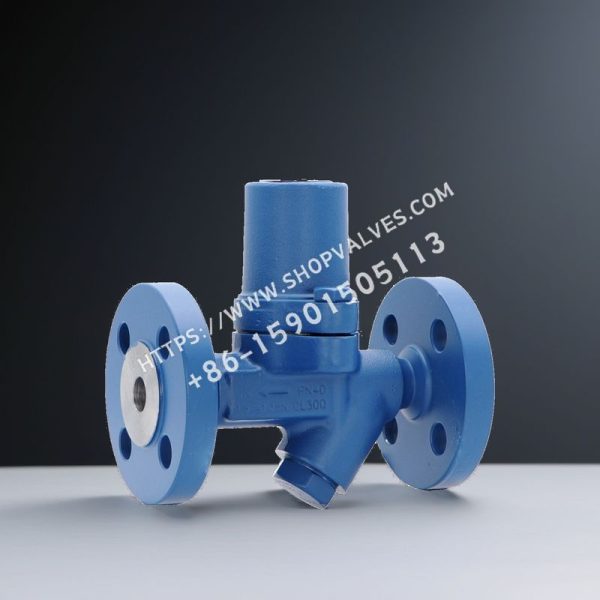

斯派莎克 Spirax Sarco SMC32F和SMC32YF是可维修型双金属式蒸汽疏水阀，碳钢材质，整体法兰式直线连接。SMC32F内置平面型过滤器，SMC32YF内置‘Y’型过滤网。所有承压部件由具有TÜV认证的供应商提供，其生产过程符合AD-Merkblatt WO/TRD100标准。
标准
本产品符合欧洲压力设备指令97/23/EC。
证书
本产品可提供材质证书EN 10204 3.1证书。注:如需提供证书，请在订购时注明。
口径和管道连接
DN15, 20和25法兰连接EN 1092 PN40。ASME(ANSI)B16.5 Class 150或ASME (ANSI)B16.5 Class300。
工作范围
| 阀体设计条件 | ASME ( ANSI ) 300 |
|---|---|
| PMA最大允许压力 | 50 bar g@50 ℃ |
| TMA最高允许温度 | 400 ℃ @35 bar g |
| 最低允许温度 | -60 ℃ |
| PMO饱和蒸汽下最大工作压力 | 32 bar g@350 ℃ |
| TMO最高工作温度 | 350 ℃ @32 bar g |
| 最低工作温度 | 0 ℃ |
| 注:更低工作温度请咨询斯莎克 | |
| 设计最大冷态水试验压力 | 75 bar g |

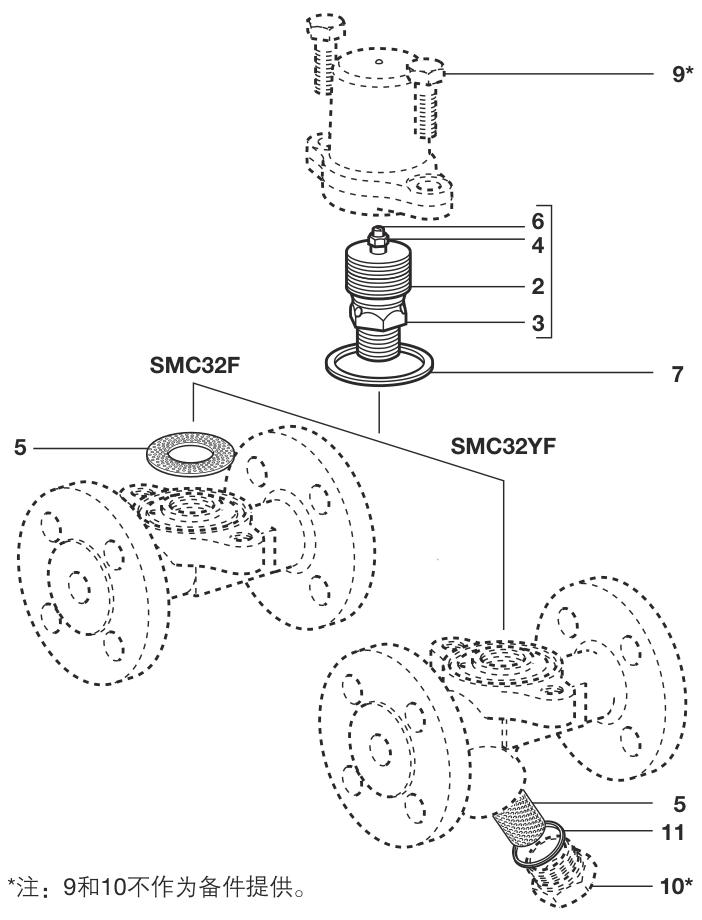

材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀盖 | 碳钢 DIN 17243 C22.8 (W/S 1.0460) ASTM A105N |
| 2 | 双金属元件 | 抗腐蚀性双金属和不锈钢Type H46 |
| 3 | 阀座 | 不锈钢BS 970 431 S29 |
| 4 | 锁紧螺母 | 不锈钢 |
| 5 | 过滤网 | 不锈钢AISI 304 |
| 6 | 阀芯 | 不锈钢 |
| 7 | 阀盖垫片 | 不锈钢加强型片状石墨 |
| 8 | 阀体 | 碳钢 1.0619+N ASTM A216 WCB |
| 9 | 阀盖垫片 | 不锈钢 (M10 x 30) A2-70 |
| 10 | 过滤器帽 | 碳钢 DIN 17243 C22.8 (W/S 1.0460) ASTM A105N |
| 11 | 过滤器盖垫片 | 不锈钢BS 1449 304 S16 |
重量
SMC32F：
| 口径 | 重量 |
|---|---|
| DN15 | 3.1kg |
| DN20 | 3.7kg |
| DN25 | 4.4kg |
SMC32YF：
| 口径 | 重量 |
|---|---|
| DN15 | 3.3kg |
| DN20 | 4.0kg |
| DN25 | 4.7kg |
排量
热水排量、冷水排量：（图表数据，见原文档）
安全信息、安装和维修
详见随产品提供的安装维修指南(IM-P076-09)。
安装提示
SMC32F和SMC32YF可安装于任何位置,水平或垂直。
当冷凝水排放到具有背压的冷凝水回收管线时,建议在疏水阀后安装止回阀。
当冷凝水排向大气环境时,建议安装消音器。
为了便于维护,建议在疏水阀上、下游安装截止阀。背压提高将会降低冷凝水的排放温度如需详细信息,请与斯派莎克公司联系。为了便于维护,建议在疏水阀上、下游安装截止阀。
处理
本产品可再循环,处理得当不会产生生态问题。
订购说明
例:1-斯派莎克DN50 SMC32F可维修型双金属式蒸汽疏水阀,EN1092 PN40法兰,内置过滤网。
备件
| 备件名称 | 包含部件 |
|---|---|
| 双金属元件组 | 2, 3, 4, 6 |
| 过滤网 | SMC32F(3件) 5 |
| 过滤网及垫片 | SMC32YF(各1件) 5, 11 |
| 阀帽垫片组 | (3件套) 7 |
| 过滤器帽垫片 | (3件套) 11 |
订购备件时，按上述说明订购备件，并注明疏水阀型号和口径。
警告:不可拆卸双金属元件的锁紧螺母(4),否则会影响疏水阀的工作。
例:1-双金属元件组,应用于DN25 SMC32F双金属式蒸汽疏水阀。
推荐拧紧力矩
| 部件 | 规格 | 拧紧力矩（N m） |
|---|---|---|
| 阀座 | 24 A/F | 115 - 125 |
| 阀帽螺栓 | 16 A/F M10 x 30 | 23 - 27 |
| 过滤器盖 | 27 A/F | 120 - 135 |
