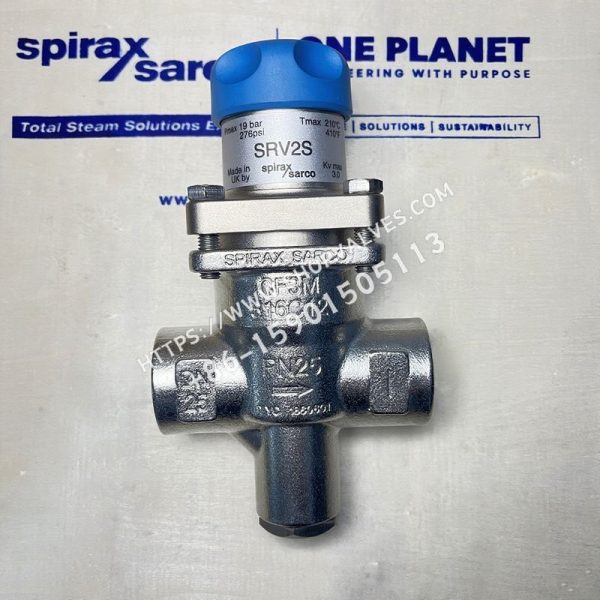

斯派莎克Spirax Sarco的SRV2S不锈钢直接作用式减压阀，结构紧凑，适用于蒸汽或气体系统（如压缩空气）。所有与介质接触部件均为316不锈钢，下游有三种设定压力范围，通过手轮颜色标志牌区分。

下游设定压力范围

颜色	下游控制压力范围
灰色	0.14 - 1.7 bar g
绿色	1.40 - 4.0 bar g
橙色	3.50 - 8.6 bar g

标准与证书

• 产品完全符合欧洲压力设备指令97 / 23 / EC，可按需带CE标识。

• 产品可提供EN10204 3.1证书，所有证书/测试需在下单时说明。

口径和管道连接

• ½”, ¾” 和1”：螺纹连接BSP (BS 21)或NPT。

• DN15,DN20和DN25：法兰EN 1092 PN25和ANSI 150。

压力/温度限制

项目	详情
阀体设计条件	PN25
PMA最大允许压力	25 bar g @ 120 °C
TMA最大允许温度	212 °C @ 19 bar g
最低允许温度	-10 °C
PMO饱和蒸汽下最大工作压力	19 bar g
TMO最大工作温度	212 °C @ 19 bar g
最小工作温度（低于此温度请咨询斯派莎克公司 ）	0 °C
最大下游设定压力	8.6 bar g
PMX最大工作压差	19 bar
推荐最大减压比（最大流量下）	10 : 1
设计最大冷态水压试验压力	38 bar g（内部组件安装后，测试压力不允许超过19 bar g）

材质

序号	部件	材质
1	弹簧室	铝，LM6非电解镍处理表面
2	调节手轮	塑料，聚丙烯
3	上弹簧板	铸铁，DIN 1691 GG 20非电解镍处理表面
4	压力调节弹簧	硅铬弹簧钢，2803 685 A55范围2非电解镍处理表面
5	波纹管组	不锈钢，316T/316L
6	波纹管组件垫圈	加强型片状石墨
7	弹簧室螺栓 (M8 × 25mm)	不锈钢，BS 61.5 A 270
8	阀体	不锈钢，DIN 1.4404 BS 3100 316 C12 ASTM A351 CF 3M电解抛光表面
9	导承	PTFE填充石墨
10	顶杆	不锈钢，ASTM A276 316L BS 3100 316 C12
11	阀座	不锈钢，ASTM A351 CF3M DIN 1.4404
12	阀座垫片	不锈钢，BS 1449 316 S11
13	阀芯	不锈钢，316L
14	阀芯回复弹簧	不锈钢，BS 2056 316 S42
15、16	过滤网	不锈钢，BS 1446 316 SH
17	底盖 ‘O’ 形圈	PTFE
18	弹簧范围颜色标志牌	塑料，聚丙稀
19	隔板	不锈钢，BS 1449 316 S13 AISI 316L
20	销子	镀铜低碳钢
21	法兰	不锈钢，ATNS A315 CF3M电解抛光表面
22	垫圈	不锈钢，316L
23	螺纹推杆	碳钢，BS 970 230 M07非电解镍处理表面

排量用于安全阀选型

口径	Kvs
DN15	1.5
DN20	2.5
DN25	3.0

饱和蒸汽和压缩空气选型

可通过选型图进行选型，标有序号的曲线表示上游压力，左侧垂直线为下游压力，根据流量和压力要求可确定合适的减压阀型号。

重量

口径	螺纹连接重量(kg)	法兰连接重量(kg)
½” BSP/NPT	1.48	-
DN15 PN25	-	3.1
DN15 ANSI 150	-	2.4
¾” BSP/NPT	1.58	-
DN20 PN25	-	3.8
DN20 ANSI 150	-	2.8
1” BSP/NPT	1.70	-
DN25 PN25	-	4.4
DN25 ANSI 150	-	3.6

订购备件时需根据可供备件表描述进行，并说明减压阀的口径、型号和压力范围。

安装说明

请按阀体上的箭头流向，将减压阀安装在水平管道上。

订购说明

例：1- BSP SRV2S减压阀，不锈钢波纹管，装有橙色弹簧(3.5 - 8.6 bar g)，½”。
