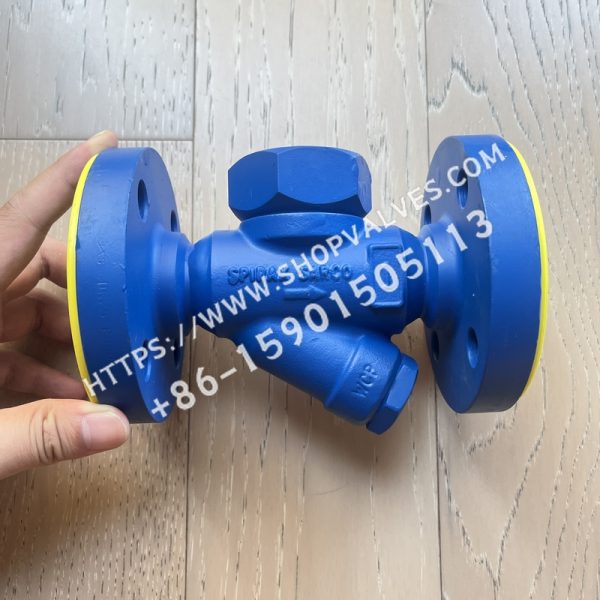

1 / 4 ![斯派莎克 Spirax Sarco TD32F/TD32FLC法兰连接 热动力型蒸汽疏水阀 DN15/DN20/DN25 PN40]()
描述
斯派莎克Spirax Sarco TD32F法兰连接热动力型蒸汽疏水阀是可维修的中压热动力型蒸汽疏水阀，内置过滤网，采用法兰连接，适用于中等压力。其中，TD32FLC特别设计用于低负荷时疏水，如蒸汽主管；TD32FA和TD32FALC内置防气锁碟片，用于起机时空气排放。
标准
本产品符合欧洲压力设备指令97/23/EC。
证书
本产品可提供EN10204 3.1证书（注：如需证书，请在订货时注明）。
口径和管道连接
DN15、15LC、20、20LC、25和25LC，法兰ANSI B 16.5 Class 150和300，DIN 2501 PN40和JIS/KS 10、16、20。
其他选项
隔热罩（仅DN15和DN20）：可防止疏水阀在低温、风雨环境中过多的热损失而出现动作过度频繁问题。
限制条件(ISO 6552)
| 阀体设计条件 | PN40 |
|---|---|
| PMA - 最大允许压力 | 40 bar g |
| TMA - 最大允许温度 | 400 ℃ |
| 最低允许温度 | 0 ℃ |
| PMO - 最大工作压力 | 32 bar g |
| TMO - 最大工作温度 | TD32F和TD32FLC：400 ℃；TD32A和TD32FALC：255 ℃ |
| 最低工作温度 | 0 ℃ |
| 最小工作压力 | 0.25 bar g |
| PMOB最大工作背压为上游压力的80% | - |
| 设计最大冷态水压试验压力 | 60 bar g |
工作范围
存在产品不能使用的区域，不同型号适用范围有差异。
材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀体 | 不锈钢ASTM A743 CA - 40 |
| 2 | 阀帽 | 不锈钢AISI 416 |
| 3 | 碟片 | 不锈钢BS 1449 420 S45 |
| 4 | 过滤网 | 不锈钢ASTM A240 316L（TD32FA和TDFALC的过滤网为100目，其它型号为0.8mm过滤网） |
| 5 | 过滤器盖 | 不锈钢AISI 416 |
| 6 | 过滤帽垫片 | 不锈钢BS 1449 304 S16 |
| 7 | 隔热罩(可选项，仅DN15和20) | 铝 |
| 8 | 法兰 | 钢DIN 17243 C22.8 Ws 1.0460 |
重量
| 口径 | 重量（kg） |
|---|---|
| DN15和15LC | 2.4 |
| DN20和20LC | 3.1 |
| DN25和25LC | 4.2 |
排量
不同压差下冷凝水排量不同，具体参考相关图表（文档中排量图表未详细描述数值关系，此处仅做说明）。
安全信息、安装维修
详细信息请参考随产品提供的安装维修指南(IM - P068 - 26)。TD32F设计为水平安装阀盖朝上；若下游有背压，建议安装止回阀；若直接排向大气，建议下游安装消音器；为便于维护，建议在疏水阀上、下游安装截止阀。
处置
本产品可循环使用，如处理得当，不会造成环境污染。
订购说明
举例：1 - 斯派莎克DN15 TD32FALC低排量疏水阀，PN40法兰连接，内置过滤器和防气锁碟片。
