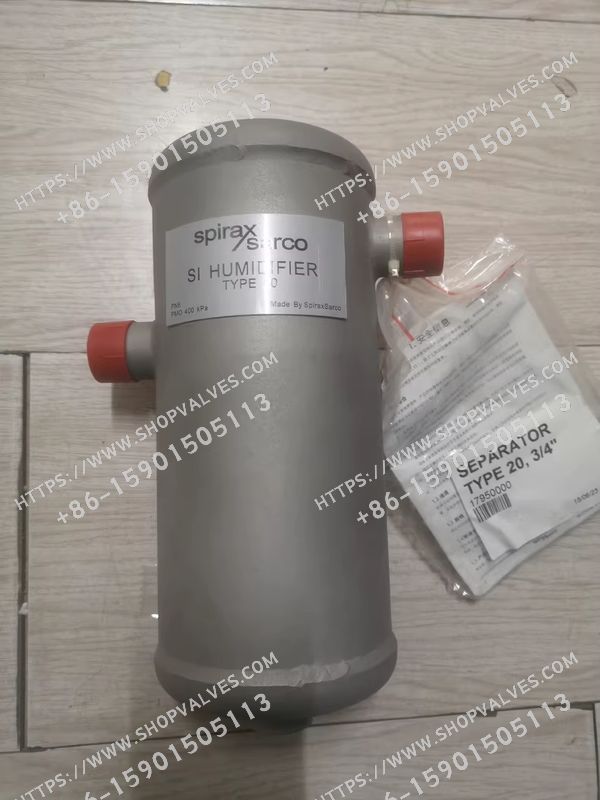

斯派莎克 Spirax Sarco 20型和40型 直接蒸汽喷射(SI)加湿器 汽水分离器

1 / 4

描述

斯派莎克Spirax Sarco 20型和40型直接蒸汽喷射(SI)加湿器设计用于对风管系统喷射干蒸汽加湿，确保蒸汽和空气的有效混合，提前流动空气中的湿度含量，同时防止空气带水。

SI系统可提供20型和40型两种型号。每种型号均有13种标准长度的喷管可选，能满足宽度从280mm至3950mm的风管。加湿器型号依据蒸汽加湿量选择。

斯派莎克控制阀、电动和气动执行器的标准配置见选型表。设备供应时可按需不带控制阀和/或执行器，其他类型也可根据订购情况提供。

标准控制选择如下：

气动	0.2 - 1.0 bar
电动	阀门电机驱动, 230 V 或 24 V
电子	0-10 V dc 信号, 24 V 电压供电

当斯派莎克提供控制阀时，控制阀和分离器会组装在一起。如有需要，执行器可安装在控制阀上，并按指定控制信号调试。若未订购控制阀，管接头附件（见TI-P795-01）将安装在分离器上一起提供。

每个喷管和分离器配有2 x 8 mm O/D压缩式管接管(5)。分离器排水接口’Q’应与斯派莎克带自动排气装置的浮球式蒸汽疏水阀(13)连接，伴热系统应安装斯派莎克带’E’型液囊的MST21压力平衡式疏水阀(10)，这些疏水阀需另外订购。

序号	部件	材质
1	分离器	外壳：不锈钢304 (S14 / S11)* 内部件：不锈钢304 S11*
2	喷管	本体：不锈钢BS 3146 ANC3B* 伴热管：不锈钢304L* 主管：不锈钢304L* 端盖：不锈钢304 S11* 弹簧夹：不锈钢304 (S14 / S11)*
3	喷嘴	不锈钢304 (S14 / S11)*
4	管接头	可锻铁 *
5	压缩管接头	光亮镀锌低碳钢 *
6	预热伴热管	8 mm O / D管（斯派莎克提供或客户自备）
7	铭牌	铝
8	执行器	见有关的安装维修指南
9	斯派莎克控制阀	KE71 (螺纹)：球墨铸铁 KE73 (法兰)：球墨铸铁 KE63 (法兰)：不锈钢
10	伴热系统	MST21(E)：不锈钢
11	喷管连接管线 - 安装方提供	-
12	钢片	Galvanised steel
13	分离器疏水阀FT14	球墨铸铁DIN 1639 GGG40
注：根据需要可提供316L不锈钢。

口径	螺纹	进口压力4 bar g	控制阀选型	球墨铸铁	法兰	0.2 - 1.0 bar	24 V弹簧范围	气动执行器选型
0.4	DN15	-	KE71	KE73	-	PN9120E	-	EL4613
1.0	DN15	-	KE71	KE73	-	PN9120E	-	EL4613
1.6	DN15	-	KE71	KE73	-	PN9120E	-	EL4613
4.0	DN15	-	KE71	KE73	-	PN9120E	-	EL4613
6.3	DN20	-	KE71	KE73	-	PN9120E	-	EL4613
10.0	DN25	-	KE71	KE73	-	PN9220E	-	EL4613
16.0	DN32	-	KE71	KE73	-	PN9220E	-	EL4613
25.0	DN40	-	KE71	KE73	-	PN9220E	-	EL4613
注：选择其它类型的控制阀和执行器请咨询斯派莎克，使用气动执行器应安装定位器，请参阅相关的技术信息表。

喷管：
