Описание

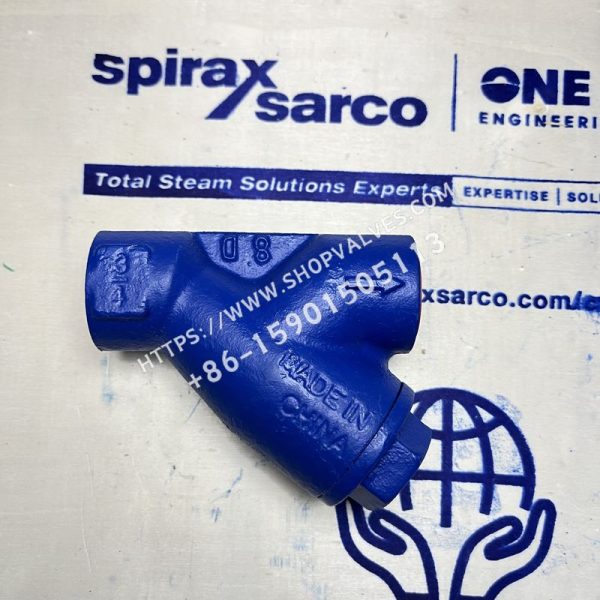

Фильтр Spirax Sarco Fig12 из шаровидного чугуна с резьбовым присоединением. Стандартная сетка из нержавеющей стали имеет размер ячейки 0.8mm; доступны также сетки с другими размерами ячеек, количеством ячеек и из сплавов. При необходимости в крышке фильтра можно просверлить резьбовое отверстие для подключения продувочного или дренажного клапана.
Доступные модели
| Модель | SKU |
|---|---|
| 1/2” Fig12 BSP | 1630048 |
| 1/2” Fig12 BSP 100M | 1636645 |
| 3/4” Fig12 BSP | 1630148 |
| 3/4” Fig12 BSP 100M | 1636745 |
| 1” Fig12 BSP | 1630248 |
| 1” Fig12 BSP 100M | 1636845 |
| 1 1/4” Fig12 BSP | 1630348 |
| 1 1/4” Fig12 BSP 100M | 1636945 |
| 1 1/2” Fig12 BSP | 1630448 |
| 1 1/2” Fig12 BSP 100M | 1637045 |
| 2” Fig12 BSP | 1630548 |
| 2” Fig12 BSP 100M | 1637145 |
Стандарты
Изделие соответствует Европейской директиве по оборудованию, работающему под давлением, 97/23/EC; при необходимости может поставляться с соответствующей маркировкой.
Сертификаты
Для изделия может быть предоставлен «отчёт об испытаниях». Примечание: укажите это требование при оформлении заказа.
Диаметры и трубные соединения
½”, ¾”, 1”, 1¼”, 1½”, 2”, 2½”, 3”, резьбовое соединение BSP или NPT.
Опции
- Фильтрующая сетка:
Сетка из нержавеющей стали: размер ячейки 1.6, 3mm; 40, 100, 200 ячеек. Также доступны варианты с размером ячейки 0.8, 3mm.
-
Сетка из сплава Monel: размер ячейки 0.8, 3mm, 100 ячеек.
-
Подключение продувочного или дренажного клапана: В крышке можно просверлить резьбовое отверстие для установки продувочного или дренажного клапана. Размеры отверстий:
| Диаметр фильтра | Продувочный клапан | Дренажный клапан |
|---|---|---|
| ½” | ¼” | ¼” |
| ¾” и 1” | ½” | ½” |
| 1¼” и 1½” | 1” | ¾” |
| 2”-3” | 1¼” | ¾” |
Предельные условия
| Расчётные условия корпуса клапана | PN25 |
|---|---|
| PMA максимальное допустимое давление | 25 bar g @ 120 ℃ |
| TMA максимальная допустимая температура | 260 ℃ @ 19.5 bar g |
| Минимальная допустимая температура | -10 ℃ |
| PMO максимальное рабочее давление | 21 bar g |
| TMO максимальная рабочая температура | 260 ℃ @ 19.5 bar g |
| Минимальная рабочая температура (2½”-3”) | 0℃ |
| Минимальная рабочая температура (½”-2”) | -10℃ |
| Примечание: максимальное испытательное давление холодной водой | 38 bar g |
Материалы
| № | Компонент | Материал |
|---|---|---|
| 1 | Корпус | Шаровидный чугун DIN 1693 GGG 40 |
| 2 | Крышка | Углеродистая сталь 1.0460 и ASTM A105N |
| 3 | Прокладка крышки | Армированный листовой графит |
| 4 | Фильтрующая сетка | Нержавеющая сталь 316L |
| 5 | Болт | Углеродистая сталь BS 3692 Gr.8.8 |
| 6 | Шайба | Углеродистая сталь BS 4320 TI Form A |
Пропускная способность (Cv)
| Диаметр | ½” | ¾” | 1” | 1¼” | 1½” | 2” | 2½” | 3” |
|---|---|---|---|---|---|---|---|---|
| Размер ячейки 0.8, 1.6, 3mm | 3.6 | 11 | 15.5 | 26 | 41 | 68 | 82 | 115 |
| 40, 100 ячеек | 3.6 | 11 | 15.5 | 26 | 41 | 68 | 82 | 115 |
| 200 ячеек | 3.6 | 9 | 13.0 | 21 | 35 | 55 | 66 | 93 |
Формулы пересчёта: Cv(UK) = Kv x 0.963; Cv(US) = Kv x 1.156
Масса (приблизительная)
| Диаметр | Масса (kg) |
|---|---|
| ½” | 0.47 |
| ¾” | 0.77 |
| 1” | 1.40 |
| 1¼” | 2.15 |
| 1½” | 3.30 |
| 2” | 5.10 |
| 2½” | 7.30 |
| 3” | 7.50 |
Безопасность, установка и техническое обслуживание
Подробная информация приведена в руководстве по установке и техническому обслуживанию (IMS60-17), поставляемом вместе с изделием.
-
Предупреждение: в прокладке крышки фильтра имеется тонкое опорное кольцо из нержавеющей стали. Обращайтесь с ним осторожно.
-
Установка: фильтр следует устанавливать горизонтально в соответствии с направлением потока, указанным на корпусе. На горизонтальных трубопроводах для пара или газа корпус фильтра должен находиться в горизонтальном положении, а в жидкостных системах — в вертикальном положении с направлением вниз. Для удобства технического обслуживания и замены фильтра до и после него следует установить подходящие запорные клапаны. Перед установкой снимите все защитные элементы, медленно откройте запорные клапаны до достижения нормальных рабочих условий и проверьте герметичность.
-
Техническое обслуживание: при соблюдении правил безопасной эксплуатации фильтр можно обслуживать непосредственно на трубопроводе. При техническом обслуживании рекомендуется использовать новые прокладки и запасные части.
-
Утилизация: изделие пригодно для переработки и при надлежащей утилизации не представляет опасности для окружающей среды.
Заказ
Пример: 1 — фильтр Spirax Sarco Fig 12 из шаровидного чугуна, размер 2”, резьбовое соединение BSP, сетка из нержавеющей стали с размером ячейки 0.8mm.
