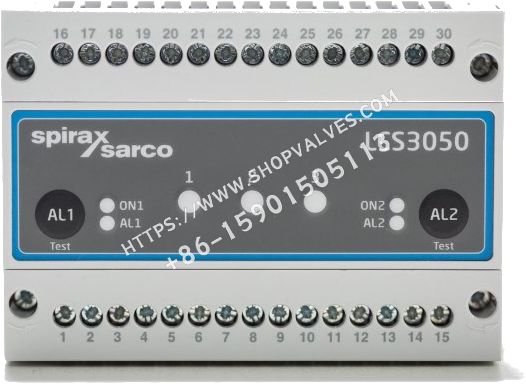

Реле низкого уровня Спиракс Сарко Spirax Sarco LCS3050 для одного датчика используется совместно с датчиком уровня LP40 для ограничения уровня в паровых котлах и установках горячей (под давлением) воды. Когда уровень опускается ниже заданного минимального значения, реле отключает нагрев. Реле низкого уровня с одним зондом предназначено для подключения одного датчика уровня. При фактическом снижении уровня ниже минимального датчик уровня оголяется, реле срабатывает и активирует сигнал тревоги низкого уровня. Точка срабатывания определяется длиной стержня датчика уровня LP40. После окончания задержки отключения питания два выходных контакта реле разрывают цепь безопасности нагрева. Функция отключения нагрева блокируется внешней цепью безопасности и может быть отключена только после повторного погружения датчика уровня в воду. Одновременно выходной сигнал, подключенный к внешнему устройству сигнализации, немедленно отключается. При неисправности датчика уровня и/или электрического соединения также подается сигнал тревоги. Функция самодиагностики контролирует безопасность системы: при неисправности цепь безопасности немедленно размыкается, а нагрев прекращается. Сигналы тревоги и сообщения об ошибках отображаются с помощью LED-индикаторов. Выходной сигнал активируется немедленно, без задержки. Пользователь может нажать тестовую кнопку для имитации сигнала тревоги.

Директивы и стандарты

• В соответствии с Директивой ЕС по оборудованию, работающему под давлением (PED) 2014/68/EU, реле уровня LCS3050 в сочетании с датчиком уровня LP40 прошло типовые испытания ЕС согласно EN 12952/EN 12953.

• Функциональная безопасность соответствует IEC 61508. Комбинация LP40 + LCS3050 представляет собой подсистему типа B с уровнем полноты безопасности (SIL) 3.

• Получена типовая сертификация согласно бюллетеню VdTÜV «Water Level 100».

• Соответствует требованиям Директивы по низковольтному оборудованию 2014/35/EU и Директивы по электромагнитной совместимости 2014/30/EU.

• Согласно Европейской директиве 2014/34/EU устройство не предназначено для применения во взрывоопасных зонах.

Технические характеристики

• Питание: 24 Vdc +/- 20%

• Предохранитель: внешний 0.5 A (полузамедленный)

• Потребляемая мощность: 7 W

• Электрическое подключение датчика уровня: вход для 1 датчика уровня LP40, 4-жильный экранированный кабель

• Чувствительность срабатывания: электропроводность воды при 25℃ > 10 …< 10000 μS/cm

• Выход: 2 беспотенциальных сухих контакта, 6 A 250 Vac/30 Vdc cos f = 1; задержка срабатывания 3 секунды; 1 внешний беспотенциальный выход, 24 Vdc, максимум 100 mA (полупроводниковый выход)

• Индикаторы и органы регулировки: 1 красный LED-индикатор и 1 зелёный LED-индикатор для отображения рабочего состояния и сигнала тревоги; 3 красных LED-индикатора для диагностики

• Материал корпуса: основание из чёрного поликарбоната; передняя панель из серого поликарбоната

• Электрическая безопасность: степень загрязнения 2, категория перенапряжения III (EN 61010-01); степень защиты корпуса IP 40 (EN 60529); степень защиты клеммной колодки IP 20 (EN 60529)

• Масса: около 0.5 kg

• Температура окружающей среды: при включённом питании 0 55℃; при эксплуатации -10 55℃; при транспортировке -20 +80℃ (<100 часов), время размораживания обесточенного устройства перед вводом в эксплуатацию 24 часа; при хранении -20 +70℃, время размораживания обесточенного устройства перед вводом в эксплуатацию 24 часа

• Относительная влажность: максимум 95%, без конденсации

• Высота над уровнем моря: максимум 2000 m

Подключение

Клеммная колодка является съёмной. Корпус устанавливается на опорную рейку TH 35 (EN 60715). Параметры подключения:

• Максимальное сечение проводника: 1 x 4.0 mm² (для каждого одножильного провода) или 1 x 2.5 mm² (для каждого многожильного провода с наконечником согласно DIN 46228), или 2 x 1.4 mm² (для каждого многожильного провода с наконечником согласно DIN 46228)

Описание

Реле низкого уровня для одного датчика с 2 беспотенциальными сухими контактами цепей безопасности и 1 внешним выходным сигналом тревоги; напряжение питания 24 Vdc, потребляемая мощность 7 W.

Пример заказа

1 реле уровня Спиракс Сарко Spirax Sarco LCS3050 для одного датчика низкого уровня.
