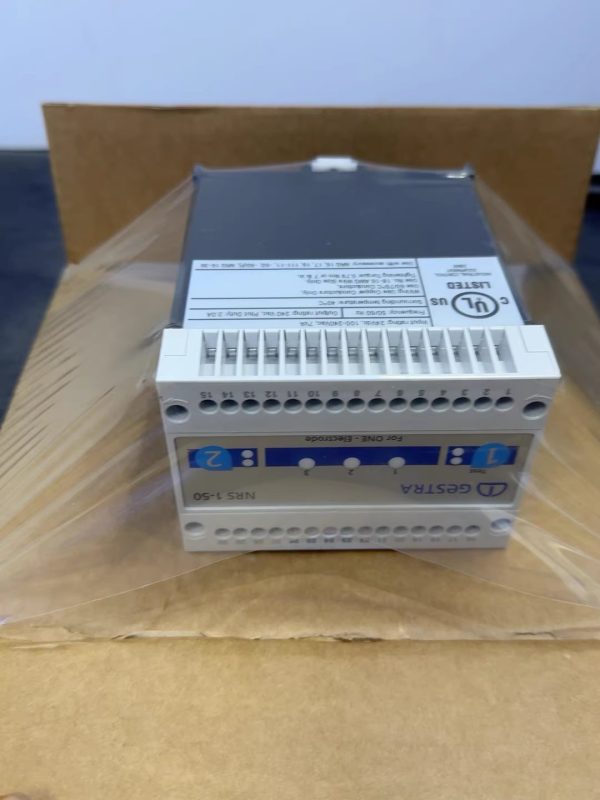

GESTRA NRS 1-50 Interruptor de nivel de agua es un limitador de nivel para calderas de vapor de alto rendimiento desarrollado por la reconocida marca alemana de válvulas GESTRA, perteneciente al grupo Spirax Sarco. Está diseñado específicamente para calderas industriales y sistemas de agua caliente. Utilizado junto con los electrodos de la serie NRG, garantiza la supervisión segura del nivel de agua y evita el riesgo de funcionamiento en seco por bajo nivel. Cumple el nivel de seguridad SIL 3 según IEC 61508 y es adecuado para distintos niveles de conductividad eléctrica del agua de caldera, con configuración para uno o dos electrodos. Como producto alemán de origen, NRS 1-50 destaca por su fiabilidad y durabilidad, y se utiliza ampliamente en los sectores energético, químico y naval.

Funciones y características

• Protección contra bajo nivel: cuando el nivel de agua desciende por debajo del valor mínimo establecido por el electrodo, GESTRA NRS 1-50 Interruptor de nivel de agua activa inmediatamente una alarma y, tras un retardo (3 segundos estándar, 15 segundos en aplicaciones navales), abre el circuito de seguridad y desconecta el sistema de calentamiento para evitar daños en la caldera.

• Autodiagnóstico y detección de fallos: la función de autodiagnóstico integrada supervisa continuamente el estado de los electrodos y las conexiones. Si detecta un fallo, como una interrupción del cableado o interferencias, el sistema pasa a un estado seguro y el LED muestra la alarma (verde para funcionamiento normal y rojo para fallo).

• Múltiples salidas de señal: dispone de 2 contactos normalmente abiertos sin potencial (6 A 250 V AC/30 V DC) y 2 salidas de señal semiconductoras (24 V DC, máximo 100 mA), lo que permite integrar alarmas externas y enclavamientos.

• Supervisión del lavado: mediante la entrada de espera y la unidad lógica SRL 6-50, supervisa el proceso de lavado de las tuberías de conexión (tiempo máximo de bypass de 5 minutos) para garantizar la precisión de la medición.

• Alta seguridad: diseño con arquitectura 1oo2, nivel de integridad de seguridad SIL 3, vida útil de 20 años y SFF >90%. Cumple las normas TRD, EN 12952/EN 12953 y cuenta con las certificaciones UL 60730 y FM 7710.

• Configuración flexible: los interruptores de código permiten ajustar el número de electrodos y admiten el funcionamiento de emergencia con un solo electrodo (debe registrarse y repararse oportunamente).

Para consultar más funciones, consulte el documento oficial: Ficha técnica GESTRA NRS 1-50 (versión para un electrodo).

Especificaciones técnicas

• Tensión de alimentación: 24 V DC ±20% (0.3 A) o, como opción, 100-240 V AC +10/-15% (47-63 Hz, 0.2 A).

• Consumo de energía: 7 VA/W.

• Sensibilidad de respuesta: >0.5 ~ 10 ~ <10000 μS/cm (conductividad eléctrica del agua a 25°C).

• Carcasa y protección: policarbonato, IP40 (terminales IP20), peso aproximado de 0.5 kg.

• Dimensiones: 100 x 74 x 120 mm, para facilitar la instalación en el carril del armario de control (TH 35).

• Condiciones ambientales: temperatura de funcionamiento de -10°C ~ 55°C, humedad relativa máxima del 95% (sin condensación) y altitud máxima de 2000 m.

• Requisitos de conexión: cable apantallado de varios conductores (mínimo 0.5 mm²), longitud máxima de 100 m (sensibilidad de 10 μS/cm) o 30 m (sensibilidad de 0.5 μS/cm).

Para consultar las especificaciones completas, descargue: Ficha técnica GESTRA NRS 1-50 (versión para dos electrodos).

Campos de aplicación

GESTRA NRS 1-50 Interruptor de nivel de agua se utiliza ampliamente para el control del nivel de calderas de vapor, la protección de equipos de agua caliente y los sistemas navales. Como representante de una marca alemana de válvulas, es adecuado para:

• Calderas de vapor (normas EN 12952/EN 12953).

• Plantas de agua caliente presurizada.

• Calderas con calentamiento eléctrico y sistemas redundantes de alta disponibilidad.

• Aplicaciones navales (normas DNV/LR). No es adecuado para atmósferas potencialmente explosivas (los electrodos requieren una barrera adicional).

En entornos industriales, garantiza el funcionamiento seguro de la caldera, reduce el riesgo de paradas y mejora la eficiencia del sistema.

Guía de instalación y mantenimiento

• Procedimiento de instalación: fíjelo en un carril TH 35 y utilice una fuente de alimentación segura. Al conectar los electrodos, utilice cable apantallado y conecte la pantalla a tierra en el punto central del armario de control (CEP). El circuito de seguridad externo debe incorporar una función de enclavamiento conforme a EN 50156.

• Requisitos de las tuberías de conexión: tubería de vapor ≥40 mm y tubería de agua ≥100 mm (no se requiere supervisión del lavado en instalaciones internas); los depósitos externos de nivel deben lavarse periódicamente y contar con un dispositivo de drenaje.

• Mantenimiento: compruebe anualmente los puntos de conmutación y utilice el botón de prueba para simular una alarma. Después del transporte, debe respetarse un tiempo de descongelación de 24 horas. Evite las interferencias de alta frecuencia mediante una combinación RC y anillos de ferrita.

• Indicaciones de seguridad: la instalación debe ser realizada por personal cualificado. Los terminales están bajo tensión durante el funcionamiento; desconecte la alimentación antes de realizar cualquier trabajo. Fusible externo: 0.5 A (semirretardado).

Descargue el manual de instalación: Guía de instalación GESTRA NRS 1-50 (versión para dos electrodos).
