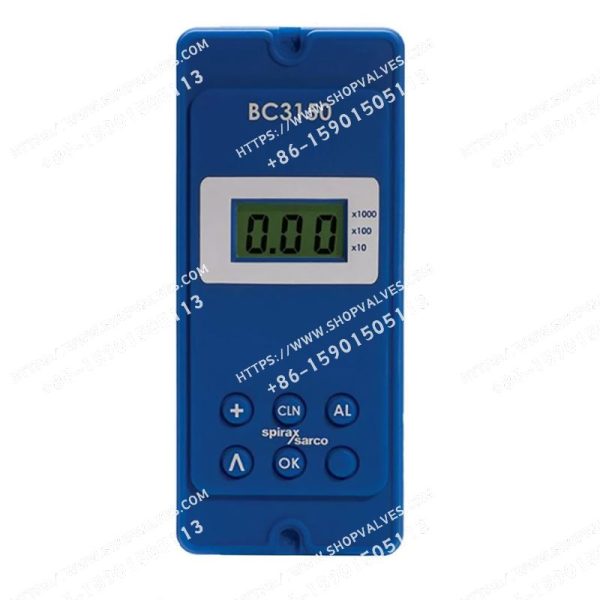

Spirax Sarco BC3150 es un controlador de purga para calderas de vapor que controla el valor de TDS (sólidos disueltos totales) mediante la apertura y el cierre de la válvula de purga. Funciona con sensores de conductividad, válvulas de purga de caldera o válvulas de descarga de condensado de Spirax Sarco. Puede instalarse en panel, carril DIN o placa base y funciona con una alimentación de 99 - 264Vac. El panel frontal incorpora una pantalla LCD de 3 dígitos y un teclado de cinco botones. Los parámetros se guardan en una memoria no volátil (flash); después de modificar un parámetro, se debe pulsar OK para confirmarlo.

Características principales

• Controlador de purga con compensación de temperatura

• Homologación de tipo para controladores y limitadores de TDS

• Funciona con sensores de conductividad CP10, CP30 y CP32

• Amplio rango: 1 - 9990 μS/cm o ppm – (x1, x 10, x 100 x 1000)

• Indicación LCD del estado de la sonda del sensor

• Comunicación por infrarrojos

• Homologaciones UL y TÜV

Homologaciones

• BC3150 cumple la Directiva de compatibilidad electromagnética 2014/30/EU y sus requisitos, y es adecuado para entornos de clase A, como instalaciones industriales. Dispone de una evaluación EMC detallada, referencia UK Supply BH BC3150 2008.

• Cumple la Directiva de baja tensión y los requisitos de seguridad para equipos eléctricos de medición, control y uso en laboratorio establecidos por EN 61010 - 1:2001.

• Como controlador de TDS sometido a ensayo de tipo, cumple Vd TÜV Water Control Equipment 100(07:2006) y figura en la lista UL (abierta).

Funciones

• Todos los rangos y parámetros operativos se pueden seleccionar mediante el menú de software y ajustar con los dos botones inferiores.

• Una vez completado el ajuste, el valor de TDS se muestra en μS/cm; también se puede seleccionar ppm.

• Cuando la conductividad supera el punto de ajuste, la pantalla alterna entre el valor de TDS y ‘bLd’, y el relé de la válvula recibe alimentación hasta que la conductividad desciende por debajo del 5% del valor de fondo de escala del punto de ajuste.

• Cuando la conductividad supera el valor de alarma, la pantalla alterna entre el valor de TDS y ‘AL’, y el relé de la válvula recibe alimentación hasta que la conductividad desciende por debajo del 3% del valor de fondo de escala del punto de alarma.

• Durante el lavado del sistema, la pantalla alterna entre el valor de TDS y ‘Pur’, y el relé de la válvula recibe alimentación hasta que la conductividad desciende por debajo del 5% del valor de fondo de escala del punto de ajuste.

Entradas

• Puede recibir señales de sensores de conductividad Spirax Sarco CP10, CP30 o CP32.

• Puede conectarse un sensor de temperatura PT100 para proporcionar compensación de temperatura (2%°C). Se recomienda cuando puede variar la presión de funcionamiento de la caldera u otras condiciones. Si no se instala un PT100, la temperatura predeterminada es 184°C(10bar g).

Salidas

• Salida pulsada: las calderas pequeñas pueden utilizar una purga pulsada (10 segundos abierta y 20 segundos cerrada) para evitar que las variaciones del nivel de agua de la caldera activen una alarma de nivel bajo.

• Salida estándar de 4 - 20 mA para la indicación remota de TDS o como señal de entrada para un sistema de gestión informática.

Otras características

• Todos los parámetros de ajuste están protegidos mediante contraseña para evitar configuraciones incorrectas.

• Puede comunicarse por infrarrojos con controladores de caldera Spirax Sarco cercanos. Dentro de un rango determinado, los productos adyacentes pueden comunicarse mediante un bus de infrarrojos para transferir los parámetros del producto (OEM) a un equipo con RS485 (usuario). El producto solo puede configurarse como estación esclava IR.

Especificaciones técnicas

Elemento	Detalles
Alimentación	Tensión: 110 - 240Vac, 50/60HZ; consumo: 7.5W (máximo)
Entorno	Solo para uso en interiores; altitud máxima: 2000 metros (6562ft); rango de temperatura: 0 - 55 °C; humedad relativa máxima: 80% hasta 31 °C, disminuyendo linealmente hasta 50% a 40 °C; categoría de sobretensión: III; grado de contaminación: 2 (en el momento del suministro), 3 (cuando se instala en una caja) - mínimo IP54 o UL50 / NEMA 3 tipo, 3S, 4, 4X, 6, 6P o 13
Grado de sellado (solo panel frontal)	Solo manguera NEMA 4 (certificada por UL) y conforme a IP65 (certificada por TRAC Global)
LVD (seguridad)	Seguridad eléctrica EN 61010 - 1; UL61010 - 1, 3rd Edition, 2012 - 05; CAN/CSA - C22.2 No. 61010 - 1, 3rd Edition, 2012 - 05 Issue6
EMC	Inmunidad / emisiones aplicables a ubicaciones industriales de alta intensidad
Carcasa	Material: policarbonato
Material del panel frontal	Caucho de silicona, 60shore
Soldadura	Estaño / plomo (60/40%)
Conectores de alimentación y señales	Terminales de conexión enchufables (utilizar únicamente los terminales suministrados por Spirax Sarco con conectores de tornillo; de lo contrario, se reducirá la seguridad y se invalidarán las homologaciones)
Datos de cables / hilos y conectores	Tamaño del cable: 0.2 mm² (24 AWG) - 2.5 mm² (12 AWG); longitud de pelado: 5 - 6 mm
Cable / hilo de TDS	Tipo: alta temperatura; tipo de blindaje: apantallado; sección: 1 – 1.5 mm² (18 - 16 AWG); longitud máxima: rango 0 - 9.99 - 10 metros; rango 0 - 99.90 - 30 metros; tipos recomendados: Prysmian (Pirelli) FP200, Delta Crompton Firetuf OHLS
Cable / hilo Pt100	Tipo: alta temperatura, trenzado; tipo de blindaje: apantallado; número de conductores: 3; sección: 1 - 1.5 mm² (18 - 16 AWG); longitud máxima: 100 m (328 ft); tipo recomendado: varios
Cable / hilo de 4 - 20 mA	Tipo: par trenzado; tipo de blindaje: apantallado; número de pares: 1; sección: 0.23 - 1 mm² (24 - 18 AWG); longitud máxima: 100 m (328 ft); tipo recomendado: varios
Tipo de sonda	CP10, CP30 y CP32
Rango de conductividad del agua	0 – 9.99 ppm o µS/cm; 0 – 99.9 ppm o µS/cm; 0 – 999 ppm o µS/cm; 0 – 9990 ppm o µS/cm
Datos técnicos de entrada	Precisión: ± 2.5% FSD (Poss > si EMC elevada); factor de conversión de μS/cm a ppm: 0.7; factor de neutralización: 0.7; resolución de accionamiento: 0.1% FSD ac – 4 conductores
Compensación de temperatura (TC)	Tipo de sensor: Pt100 – Class B o superior; rango: 0 - 250 °C (si no se instala Pt100 – temperatura definida por el usuario 100 - 250 °C, resolución 1 ℃); precisión: ± 2.5% FSD – precisión del sistema ± 5%; resolución: 0.1% FSD; accionamiento: dc – 3 wires
Sonda	Tensión máxima: 32 Vdc
Limpieza	Accionamiento: pulsado (1 segundo abierto, 1 segundo cerrado); tiempo: 20 segundos; corriente mínima: 0 mA
4 - 20 mA	Corriente máxima: 20 mA; tensión en circuito abierto (máxima): 19 Vdc; resolución: 0.1% FSD; carga máxima de salida: 500 ohm; aislamiento: 100 V
Salida	Frecuencia de salida: 10 / segundo
Relé de salida	Contactos: 2 x relés de conmutación unipolares (SPCO); tensión nominal (máxima): 250 Vac; carga resistiva: 3 amp @ 250 Vac; carga inductiva: 1 amp @ 250 Vac; carga de motor de CA: ¼ HP (2.9 amp) @ 250 Vac; 1 / 10 HP (3 amp) @ 120 Vac; carga de servicio piloto: C300 (2.5 amp) - circuito de control / bobina; vida eléctrica (operaciones): 3 x 10⁵ o superior, según la carga; vida mecánica (operaciones): 30 x 10⁶

Información de seguridad, instalación y mantenimiento

• Advertencia: este documento no contiene información suficiente para instalar el producto de forma segura. El producto funciona con tensiones peligrosas; consulte la guía de instalación y mantenimiento suministrada con el producto antes de instalarlo.

• Precaución: antes de instalar y conectar los cables de alimentación, asegúrese de que no haya condensación en el interior del producto.

• Método de instalación: puede instalarse en carril DIN, placa base o panel. Debe instalarse dentro de un panel de control industrial adecuado o de una carcasa ignífuga, con un mínimo de IP54 (norma EN 60529) o tipo 3, 3S, 4, 4X, 6, 6P y 13 (UL50/NEMA 250). Spirax Sarco suministra cajas adecuadas de plástico y metal.

• Limitaciones de instalación: no instalar en exteriores sin protección climática adicional; no intentar abrir el producto; no bloquear la trayectoria de la luz infrarroja entre productos.

• Cumplimiento normativo: en Reino Unido se debe cumplir el reglamento IEE (BS 7671); en otras regiones deben observarse los reglamentos correspondientes. Todos los materiales y procedimientos de cableado deben cumplir las normas EN e IEC aplicables.

• Mantenimiento: no se requieren servicios especiales, mantenimiento preventivo ni inspecciones del producto. El control y las alarmas del nivel de agua de la caldera deben probarse e inspeccionarse. La guía de salud y seguridad PM5 proporciona orientación general.

Peso

475g

Cómo realizar el pedido

Ejemplo: 1 unidad de controlador de purga Spirax Sarco BC3150.
