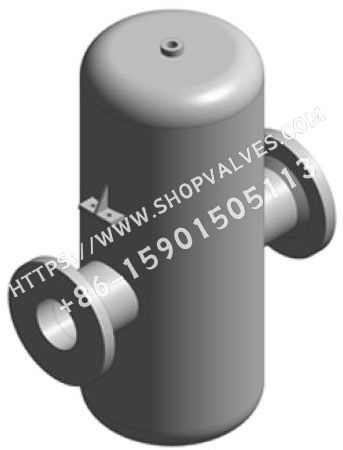

Separador de vapor y líquido Spirax Sarco S8 de acero inoxidable DN65-DN350, diseñado para eliminar líquidos de sistemas de vapor, aire comprimido y gases. Según la aplicación, los sistemas de vapor requieren la instalación de una trampa de vapor de boya FT y una válvula de eliminación de aire AV; las aplicaciones de aire comprimido o gases requieren una válvula de drenaje de líquidos de boya CA.

Normas

Este producto cumple la Directiva Europea de Equipos a Presión 97/23/EC. Su diseño y fabricación cumplen EN 13445:2002 - “Recipientes a presión no sometidos a llama”.

Certificados

Se puede suministrar un certificado de materiales EN 10204 3.1. También están disponibles otros certificados, sujetos a un coste adicional; consulte con Spirax Sarco. Si necesita certificados, indíquelo al realizar el pedido.

Diámetros nominales y conexiones de tubería

• Diámetros nominales: DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350.

• Conexiones embridadas:

EN 1092 PN16 o PN40, con conexiones roscadas BSP para drenaje y purga de aire.

• ANSI B16.5 Class 150 o 300, con conexiones roscadas NPT para drenaje y purga de aire.

• JIS/KS 20K, con conexiones roscadas BSP para drenaje y purga de aire.

• Otras conexiones: también están disponibles conexiones roscadas, de soldadura por encastre y otras opciones; consulte con Spirax Sarco.

Materiales

Todos los componentes de S8 están fabricados en acero inoxidable austenítico (304). Para un separador de vapor y líquido de acero al carbono (S7), consulte T1-P138-03.

Límites de presión/temperatura

Diámetro nominal	Norma de brida	Presión de diseño bar g	Temperatura de diseño ℃	Presión de prueba en frío bar g
DN65 a DN350	PN16	14	198	21
	ANSI 150	20	213	30
	JIS/KS 20K	23	217	34.5
	PN40	25	225	37.5
	ANSI 300	25	225	37.5
Nota: Si la presión y la temperatura superan las condiciones de funcionamiento indicadas anteriormente, consulte con Spirax Sarco para realizar un pedido especial.

Peso

Diámetro nominal	Presión de diseño (bar g)	Peso (kg, aproximado)
DN65	14	47
	23	47
	25	47
DN80	14	64
	23	64
	25	64
DN100	14	88
	23	88
	25	88
DN125	14	120
	23	120
	25	120
DN150	14	185
	23	185
	25	185
DN200	14	315
	23	315
	25	315
DN250	14	593
	23	593
	25	593
DN300	14	676
	23	676
	25	676
DN350	14	971
	23	971
	25	971

Información de seguridad, instalación y mantenimiento

Consulte la guía de instalación y mantenimiento suministrada con el producto (IM-P023-55).

Instrucciones de instalación

Para garantizar una eliminación eficaz del condensado, es necesario instalar una trampa de vapor de boya y una válvula de eliminación de aire adecuadas. En aplicaciones de aire comprimido o gases, debe instalarse un tubo de equilibrio entre la trampa CA y la tubería principal o la parte superior del separador de vapor y líquido. Para obtener información específica, consulte con Spirax Sarco.

Eliminación

Este producto es reciclable y, si se desecha correctamente, no supone un riesgo para el medio ambiente.

Repuestos

S8 no requiere mantenimiento y no se suministran repuestos.
