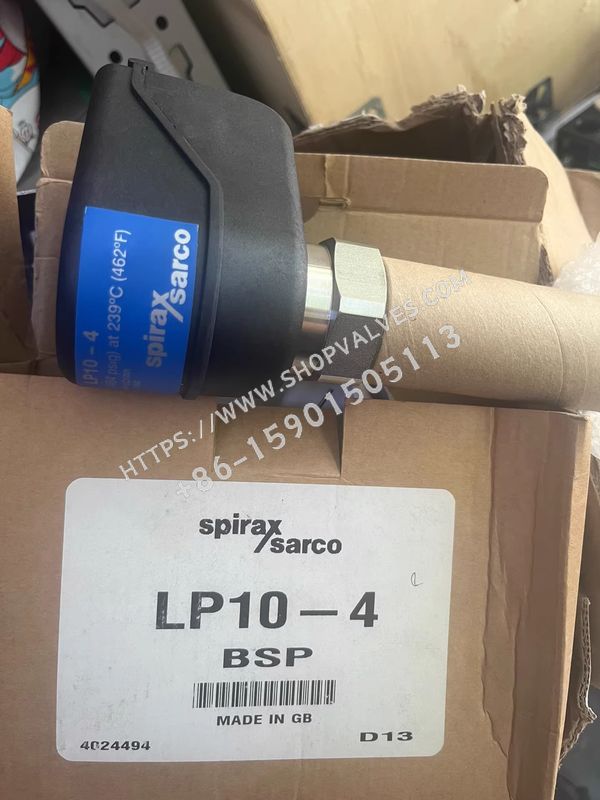

斯派莎克Spirax Sarco LP10-4液位控制器与斯派莎克LC1350液位控制器配合，用于蒸汽锅炉、水箱或其他容器的开关式液位控制和报警。4探头型感应器适用于安装3灯“电子显示”液位/报警显示器的情况。感应器本体通过螺纹连接处接地，在混凝土或塑料水箱使用时，可用一个探头接地或单独提供接地棒、板。4个探头可拆卸，安装前可切割至所需长度（探头需单独订购），浸入导电液体形成电路回路，液位低于探头时电阻增大，向控制器发出信号。

探头长度

探头长度有1000mm，两根探头连接时最大长度2095mm。

压力/温度限制

压力等级	PN40
最大压力	32 bar g (464 psi g)
最高温度	239 °C (462 °F)
最高环境温度	70 °C (158 °F)
最低环境温度	-20 °C (-4 °F)

技术参数

保护等级	IP54
最大电缆长度 (感应器到控制器)	30 m (98 ft)
最大感应温度	2095 mm (82.5”)
最小感应深度	75 mm (3”)
最小电导率（与LC1350一起使用时）	1S/cm @ 25℃

材质

序号	部件	材质
1	保护等级	奥氏不锈钢 BS EN 10088-3 (1.4306)
2	探头	奥氏不锈钢 Type 316/ 316L
3	探头绝缘套	PFA (Per Fluor Alkoxy)
4	导线盖下部	PPS (Polyphenyline sulphide)
5	导线盖上部	PPS (Polyphenyline sulphide)
6	压盖支撑垫	弹性热塑
7	电缆压盖	聚酰脂
8	探头定子	PEEK (Polyaryletherketone) Grade 450G

安全、安装与维护

此文件不包含足够的安全安装信息，详见随产品提供的安装维修指南。

警告：如果本产品暴露在过热环境中，其材料中含有塑料将放出有毒气体。

安装：LP10-4设计安装在BSPRP1(1”BSP tapered)或1”NPT螺孔法兰或盖板上，安装时必须指明螺纹规格。在锅炉或存在强烈扰动状态的水箱中安装时，建议使用最小公称孔径80mm的保护管。安装在室外应有风雨防护措施。

连线：LP10-4的连线简单直接，连线接头可作为备件供应，接线柱由不同颜色标注以便区分，拆开连线时打开导线装置即可操作，无需拆下电缆压盖。

维护：虽然锅炉水位控制需要定时测试，但本产品无需特别的维护。

产品说明

奥氏体不锈钢本体和感应器探头，PFA探头绝缘，用于锅炉最高压力32 bar g(239℃)。

订购说明

例：1-斯派莎克LP10-4感应器(BSP)，探头长1000mm。

可供备件

LP10-4电线接头：包括6个平接头和2个圆接头。

LP10-4探头安装组件：包括1个1探头连接器，个锁紧螺丝母和2个拧头定子。

重量

1.15kg
