描述

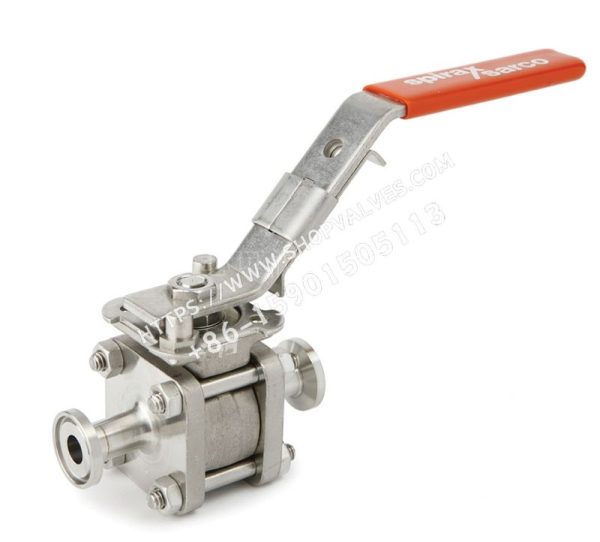

斯派莎克Spirax Sarco M70i ISO不锈钢材质洁净型球阀（用于卫生洁净系统），为三段式球阀，采用316L不锈钢材质锻造，符合ISO安装标准。设计上符合ASME BPE标准，用于蒸汽和其他高纯净系统，以及细菌和介质残留物会影响产品质量的无菌制程。该阀作为切断阀使用，不能用于调节控制。其低维护保养和洁净型设计适用于蒸汽、液体和气体系统，工作范围从真空系统到高温高压系统，可用于制药、生物工艺、食品、饮料和化妆品行业。
主要特点
-
完全的全通径设计，连接端口内径和钢球内径完全一致，排放性能好。
-
锻造材质，由高品质的锻造不锈钢ASTM A182 F316L制成。
-
铁氧体含量低，阀体和连接端口铁氧体含量只有3%-5%，防止氧化。
-
设计适合自动焊接，ASME BPE标准符合自动焊接要求，可无需拆解阀门，利用外伸的管端进行焊接。
-
自动化设计，ISO 5211标准安装基座，便于自动化安装。
-
可锁定手柄，弹簧负载锁定手柄，可允许阀门锁定在选定位置，保证系统安全。
表面处理
标准阀门内表面刨光至0.5微米Ra(20微英寸)。可选择内表面电刨光至0.375微米Ra(15微英寸)选项。外表面为锻造/机械加工自然表面。
可供型号
| M70iV ISO | 纯PTFE TFM 1600 |
|---|---|
| M70iVEP ISO | 纯PTFE TFM 1600电创光至0.375微米R |
| M70iG ISO | 矿物充填PTFE |
| M70iGEP ISO | 矿物充填PTFE电创光至0.375微米R |
其他选项
-
可选延伸阀杆100mm(4”)允许对阀门保温。
-
内腔填料作为标准提供，如不需填料请在订购时注明。低缺氧体含量<1% 。
标准
该产品符合欧洲压力设备指令97/23/EC。
证书
-
材质证书EN 10204 3.1。
-
弹性橡胶FDA/USP证书。
-
表面刨光证书。 注：如需证书或检验请在订购时注明。
包装
M70i包装在洁净环境中加工和包装，根据ASME BPE标准每个阀门两端接口用盖帽密封，整个阀门密封于塑料袋中，避免灰尘进入。
口径和管道连接
½”,¾”,1”,1½”,2”卫生卡箍(ASME BPE)。
½”, ¾”,1”,1½”,2”延长O/D对焊管端(ETO)(ASME BPE)。卫生卡箍/ETO相结合。
可特别提供2½”,3”和4”锻造球阀。
选项：如需2½”,3”和4”熔模铸造洁净球阀可参考M80i的技术资料。
注：如需其他连接请咨询斯派莎克。
压力/温度限制
| 阀体设计条件 | PN63 | |
|---|---|---|
| PMA最高允许压力 | 62 bar g@20 ℃ | |
| TMA最高允许温度 | 200 ℃ @0 bar g | |
| 最低允许温度 | -29 ℃ | |
| PMO饱和蒸汽压力下 | 纯PTFE | 7.0 bar g |
| 最高工作压力 | 矿物充填PTFE | 8.5 bar g |
| TMO最高工作温度 | 200 ℃ @0 bar g | |
| 最低工作温度 | -29 ℃ | |
| 注：更低工作温度请咨询斯派莎克 | ||
| D PMX最大工作压差由PMO决定 | ||
| 设计最大冷态水压试验压力 | 93 bar g |
材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀体 | 不锈钢ASTM A 182 F316L |
| 2 | 连接端 | 不锈钢ASTM A 182 F316L |
| 3 | 钢球 | 不锈钢AISI 316L |
| 4 | 阀杆 | 不锈钢AISI 316L |
| 5 | 阀座 | M70i G：矿物充填PTFE<br>M70i V：纯PTFE TFM 1600 |
| 6 | 阀杆密封 | 纯PTFE TFM 1600 |
| 7 | 垫片 | 不锈钢AISI 316 |
| 8 | 压紧螺母 | 不锈钢AISI 316 |
| 9 | 锁定垫圈 | 不锈钢AISI 316 |
| 10 | 阀杆螺母 | 不锈钢AISI 316 |
| 11 | 铭牌 (未示) | 不锈钢AISI 430 |
| 12 | 手柄 | 不锈钢AISI 316 |
| 13 | 手柄套 | 乙烯树脂 |
| 14 | 螺栓和螺母 | 不锈钢AISI 316 |
| 15 | 内腔填料 | 纯PTFE TFM 1600 |
| 16 | 阀帽垫圈 | 纯PTFE TFM 1600 |
| 17 | 贝氏垫圈 | 不锈钢AISI 316 |
| 18 | 阀杆密封 | INOX |
技术参数
| 泄漏率 | 测试程序符合ISO 5208(A级)/EN12266-1(A级) |
|---|---|
| 阀杆密封及阀座 | - FDA CFR title21 paragragh177 section 1550 - USP 23 Class VI |
| 流动特性 | 修正线形 |
| 流通口 | 全通径 |
以上扭矩适用于最大工作压力下频繁开关的阀门，对于长期处于静止状态的阀门，其扭矩可能会增加。
重量
| 口径（卡箍/ETO） | 重量（kg） |
|---|---|
| ½” | 0.80 |
| ¾” | 1.00 |
| 1” | 1.55 |
| 1½” | 4.50 |
| 2” | 7.70 |
安全信息、安装和维护
详见随产品提供的安装与维修指南。
订购
订购M70i不锈钢洁净球阀时须注明以下一些特征：口径、连接方式、阀座材料、内表面光洁度和所需证书。注：内腔填料作为标准提供，如不需要请在订购时注明。
例：1-斯派莎克½” M70iV ISO锻造不锈钢材质洁净型球阀，卡箍连接(ASME BPE)，内表面刨光至0.5微米Ra(20微英寸)要提供EN10204 3.1证书。
