描述

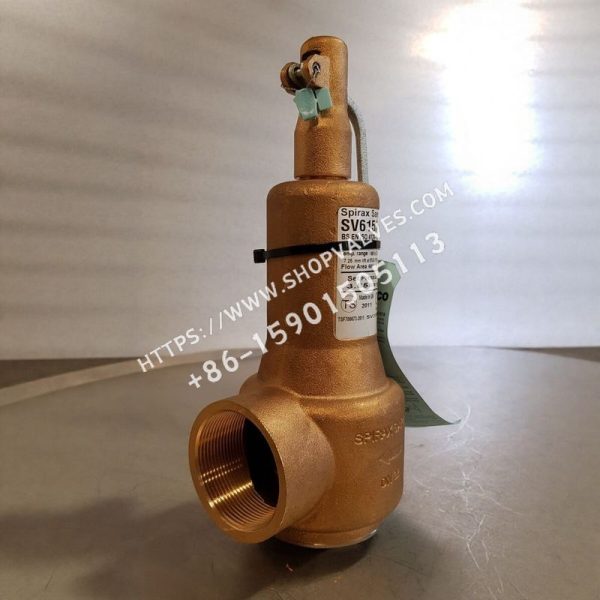

斯派莎克Spirax Sarco SV615安全阀为全行程、全喷嘴安全阀，适用于蒸汽、空气、不起化学作用的工业气体和非危险性液体的应用。可用于蒸汽或热水锅炉、发生器、压力容器等设备的保护以及一般的蒸汽、气体或液体应用场景。
可供型号
| 型号 | SKU |
|---|---|
| 1/2” x 3/4” SV615 AS | tba |
| 3/4” x 1 1/4” SV615 AS | tba |
| 1” x 1 1/2” SV615 AS | tba |
| 1 1/4” x 2” SV615 AS | tba |
| 1 1/2” x 2 1/2” SV615 AS | tba |
| 2” x 3” SV615 AS | tba |
口径和连接
-
口径：DN15、DN20、DN25、DN32、DN40和DN50。
-
进口连接：BSP(BS 21)或NPT内螺纹；卫生卡箍连接(DN15,DN20和DN25)，BS 4825/ISO 2852/DIN 32676标准，与介质接触面为0.8um表面抛光。
-
出口连接：BSP(BS 21)或NPT内螺纹。
可供型号
口径从DN15到DN50，内螺纹连接的青铜阀体，不锈钢喷嘴。小口径型号有卫生级卡箍连接。所有安全阀提供闭式阀盖，带简易微升杆或闭式阀帽（气密端盖选项）。有丁腈橡胶（Nitrile）、EPDM或氟化橡胶（Viton）软密封选项。可提供阀体、微升杆腔（或密封阀帽）以及微升杆的非电解镍镀层（ENP）抛光处理，还可提供不锈钢铭牌。
标准和认证
完全遵循EN ISO 4126:2004标准，并标有标志，符合欧洲压力设备指令（PED）97/23/EC，认证机构是SAFed TAS。阀座密封性能符合ANSI/API STD 527 - 1992标准。
证书
每一个安全阀都提供符合EN 10204 2.2的证书，包括阀门设定压力和液态试验压力。根据需要可提供符合EN10204 3.1的材质证书。
压力/温度限制
-
阀体设计条件：PN25。
-
设定压力范围：最小0.3 bar g，最大½” - 1¼”为18 bar g，1½”和2”为14 bar g。
-
温度限制：金属阀座最小 -90°C，最大 +230°C；丁腈橡胶密封最小 -30°C，最大 +150°C；EPDM密封最小 -50°C，最大 +200°C；氟化橡胶密封最小 -20°C，最大 +120°C。
-
超过压力：蒸汽5%，液体和气体10 - 25%。
-
启闭压差：蒸汽、气体2.5 - 20%，液体10%。
-
最大允许背压：37.5bar g。
材质
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀体 | 青铜，BS EN 1982 CC491KM |
| 2 | 喷嘴 | DN15和DN20为不锈钢，BS 970 431 S29；DN25 - DN50为不锈钢，BS 3146 Pt2 Gr. ANC2；卡箍连接为不锈钢，ASTM A276 316L |
| 3 | 碟片 | 不锈钢，ASTM A276 316L |
| 4 | 微升杆腔 | 青铜，BS EN 1982 CC491KM |
| 5 | 弹簧 | 铬钒合金钢，BS 2803 735 A50 HS |
| 6 | 主轴导承 | 黄铜，BS 2872 CZ 121 |
| 7 | 弹簧顶板 | 黄铜，BS 2872 CZ 121 |
| 8 | 主轴 | 不锈钢，BS 970 431 S29 |
| 9 | 调节螺丝 | 黄铜，BS 2874 CZ 121 |
| 10 | 微升杆 | 球墨铸铁，Zinc plated |
| 11 | 柱销 | 不锈钢，AISI 304 |
| 12 | 簧环 | 不锈钢，BS 2056 316 S42 |
| 13 | 调节柄锁定螺母 | 黄铜，BS 2872 CZ 121 |
| 14 | 软密封碟片 | 不锈钢/丁腈橡胶，ASTM A276 316；不锈钢/EPDM，ASTM A276 316；不锈钢/氟化橡胶，ASTM A276 316 |
| 15 | 气密端帽 | 青铜，BS EN 1982 CC491KM |
| 16 | 阀帽密封 | 丁腈橡胶 |
| 17 | 外缘 | 黄铜，BS 2874 CZ 121 |
| 18 | 设定螺丝 | 钢 |
| 19 | 球 | 不锈钢 |
排量数据
-
饱和蒸汽排量（kg/h）：（计算根据EN ISO 4126: 2004，5%超过压力，额定排量系数((Kdr)=0.71)），不同阀口径和设定压力下有不同排量数值，如DN15/20在设定压力0.5bar g时排量为1.0kg/h，DN20/32在设定压力1.0bar g时排量为95kg/h等。
-
空气排量（l/s）：（15°C和1.013 bar a，计算根据EN ISO 4126: 2004，10%超过压力，额定排量系数((Kdr)=0.71)），不同阀口径和设定压力下有不同排量数值，如DN15/20在设定压力0.5bar g时排量为24l/s，DN20/32在设定压力1.0bar g时排量为91l/s等。
-
水排量（kg/h）：（20°C，计算根据EN ISO 4126: 2004，10%超过压力，额定排量系数((Kdr)=0.52)），不同阀口径和设定压力下有不同排量数值，如DN15/20在设定压力0.5bar g时排量为2216kg/h，DN20/32在设定压力1.0bar g时排量为8710kg/h等。
-
热水排量（kW）：（大于等于100°C，计算根据EN ISO 4126: 2004，额定排量系数((Kdr)=0.52)），不同阀口径和设定压力下有不同排量数值，如DN15/20在设定压力0.5bar g时排量为29.96kW，DN20/32在设定压力1.0bar g时排量为112.81kW等。
重量
| 连接 | 口径 | 重量（kg） |
|---|---|---|
| 螺纹连接BSPF x BSPF或NPTF x NPTF | DN15 | 1.3 |
| 螺纹连接BSPF x BSPF或NPTF x NPTF | DN20 | 2.4 |
| 螺纹连接BSPF x BSPF或NPTF x NPTF | DN25 | 2.9 |
| 螺纹连接BSPF x BSPF或NPTF x NPTF | DN32 | 4.2 |
| 螺纹连接BSPF x BSPF或NPTF x NPTF | DN40 | 8.8 |
| 螺纹连接BSPF x BSPF或NPTF x NPTF | DN50 | 13.0 |
| 卫生卡箍连接 | DN15 | 1.4 |
| 卫生卡箍连接 | DN20 | 2.6 |
| 卫生卡箍连接 | DN25 | 3.1 |
安装注释
安装时应确保安全阀的弹簧腔中心线垂直向上。
选型说明
-
螺纹连接：型号SV615，外型有闭式阀盖/微升杆（A）、闭式阀盖/气密端盖（B）；抛光有非电解镍镀（ENP）（P）、非电解镍镀和不锈钢铭牌（Q）；口径有DN15、DN20、DN25、DN32、DN40和DN50；连接（进口和出口）有BSPF x BSPF、NPTF x NPTF、Clamp x BSPF。
-
卫生卡箍连接：同样有相应的型号、外型、抛光、口径等选项可供选择。
选型举例
如果需要ELNP抛光，添加’P’，如DN15 BSPF x BSPF。
如何订购
例如：1 - 斯派莎克SV615AN DN15 BSP螺纹连接安全阀，设定压力6 bar g。
